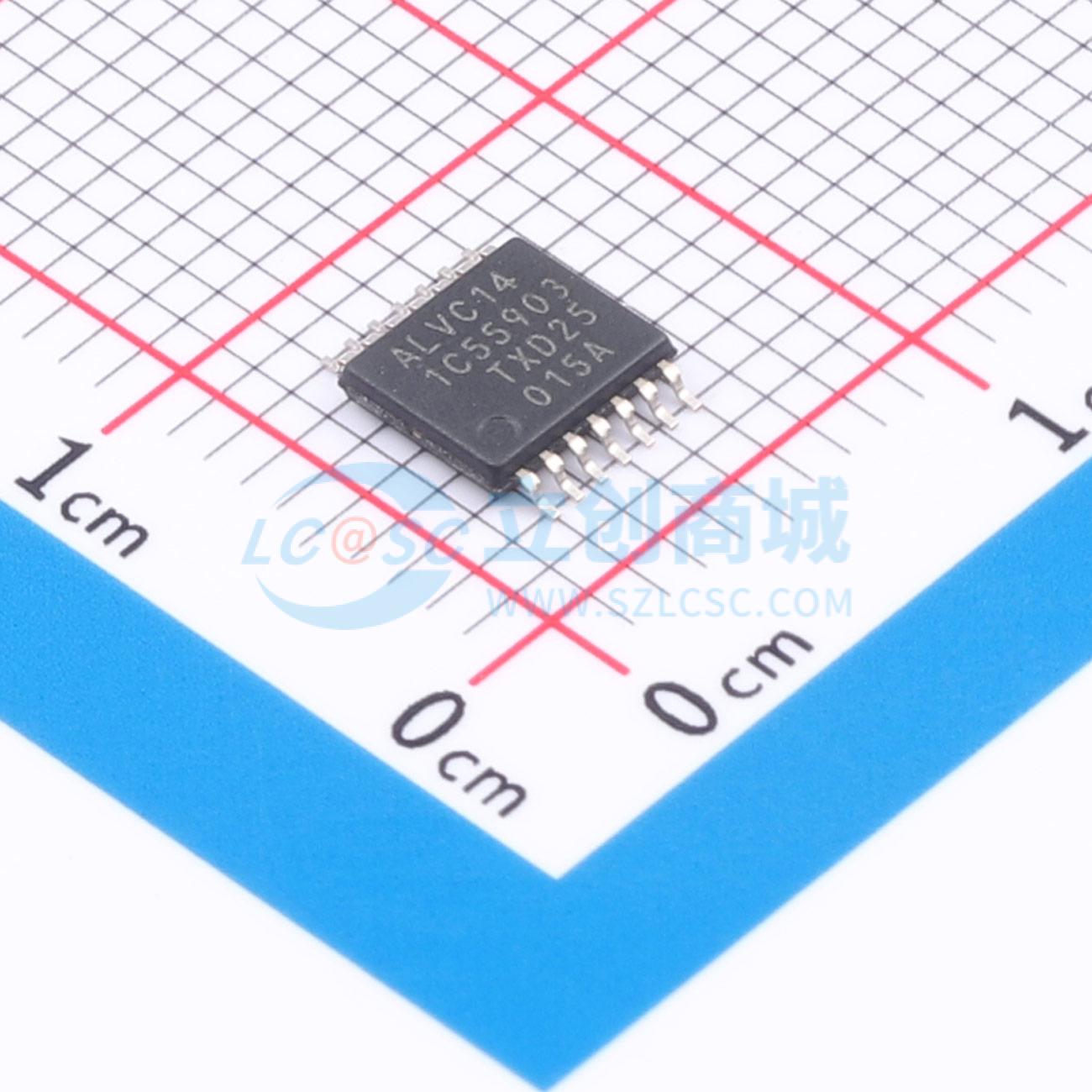

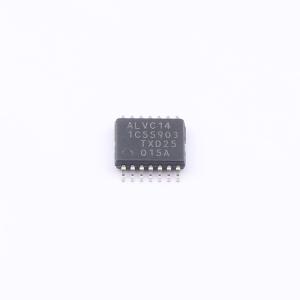

温馨提醒：图片仅供参考，商品以实物为准
74ALVC14PW,118
74ALVC14PW,118
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74ALVC14PW,118
- 商品编号
- C554765
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.179克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~3.6V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.24V~2V | |
| 输入低电平(VIL) | 410mV~800mV | |
| 输出高电平(VOH) | - | |
| 低电平范围(VOL) | - | |
| 传播延迟(tpd) | 3.4ns@3.3V,50pF | |
| 系列 | 74ALVC | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 |
商品概述
74ALVC14 是一款带有施密特触发器输入的六反相器。该器件针对使用 I_OFF 的部分掉电应用进行了全面规格设计。I_OFF 电路可禁用输出，防止器件在掉电时通过其产生潜在的破坏性回流电流。
商品特性
- 宽电源电压范围为 1.65 V 至 3.6 V
- CMOS 低功耗
- 输入可耐受高达 3.6 V 的过电压
- 可直接与 TTL 电平接口
- I_OFF 电路提供部分掉电模式操作
- 闩锁性能超过每 JESD78 Class II.A 标准的 250 mA
- 符合 JEDEC 标准：
- JESD8 - 7（1.65 V 至 1.95 V）
- JESD8 - 5（2.3 V 至 2.7 V）
- JESD8C/JESD36（2.7 V 至 3.6 V）
- ESD 保护：
- HBM：ANSI/ESDA/JEDEC JS - 001 2 类超过 2000 V
- CDM：ANSI/ESDA/JEDEC JS - 002 C3 类超过 1000 V
- 多种封装选项
- 工作温度范围为 -40 °C 至 +85 °C 以及 -40 °C 至 +125 °C
