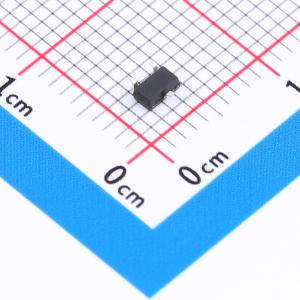

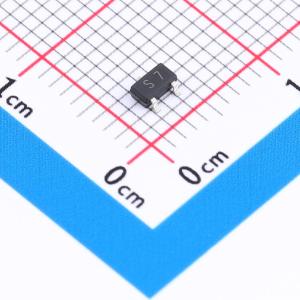

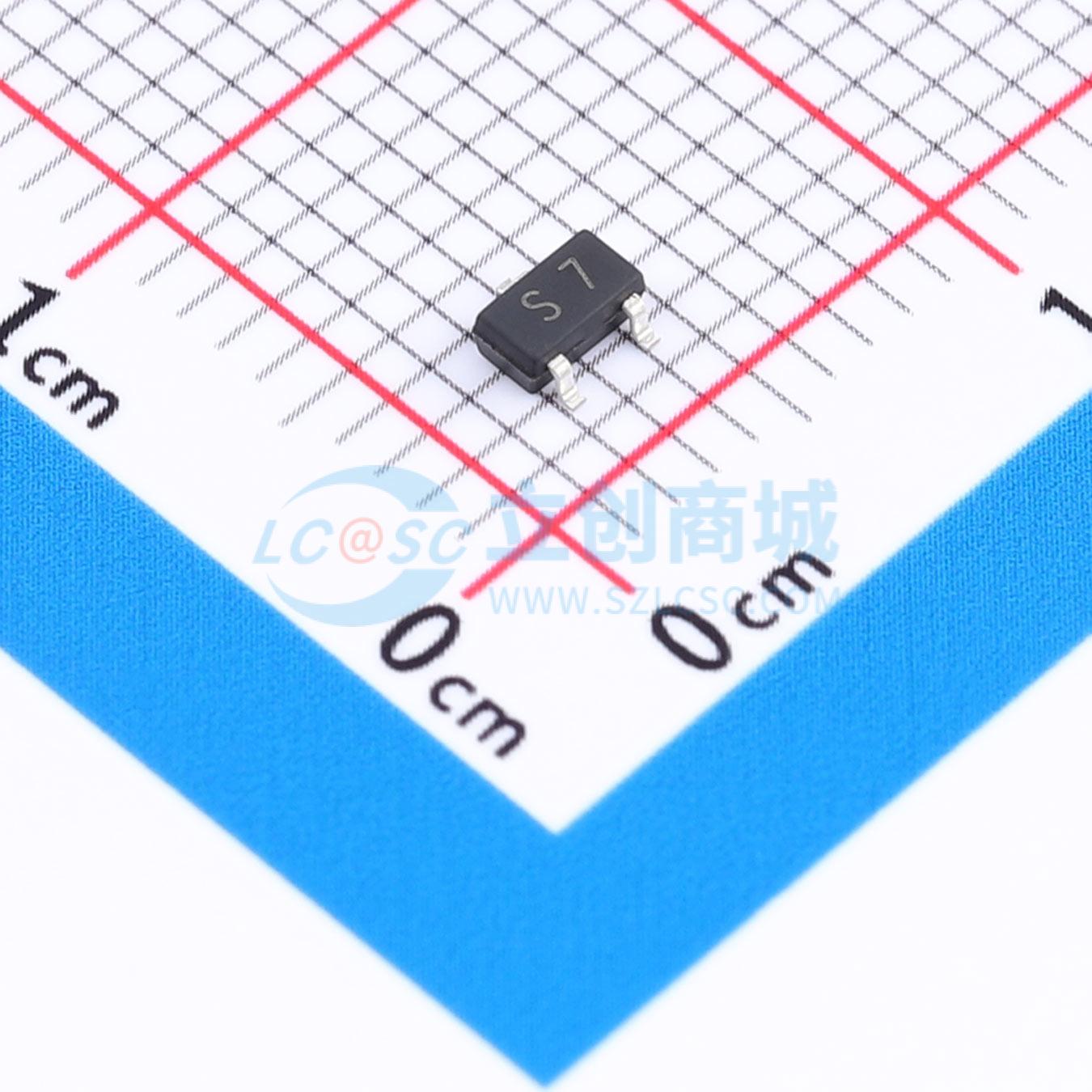

温馨提醒：图片仅供参考，商品以实物为准
HL2307W
P沟道MOSFET，采用先进沟槽技术，适用于接口开关、负载开关和电源管理
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- HL2307W
- 商品编号
- C54305282
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.04898克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 103mΩ@10V | |
| 耗散功率(Pd) | 1.1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 8nC@10V | |
| 输入电容(Ciss) | 365pF | |
| 反向传输电容(Crss) | 45pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- VDS = -30V
- ID = -3A
- R在VGS = -10V时 < 103mΩ
- R在VGS = -4.5V时 < 140mΩ
- 先进的沟槽技术
- 获得无铅产品认证
应用领域
- 接口开关
- 负载开关
- 电源管理
