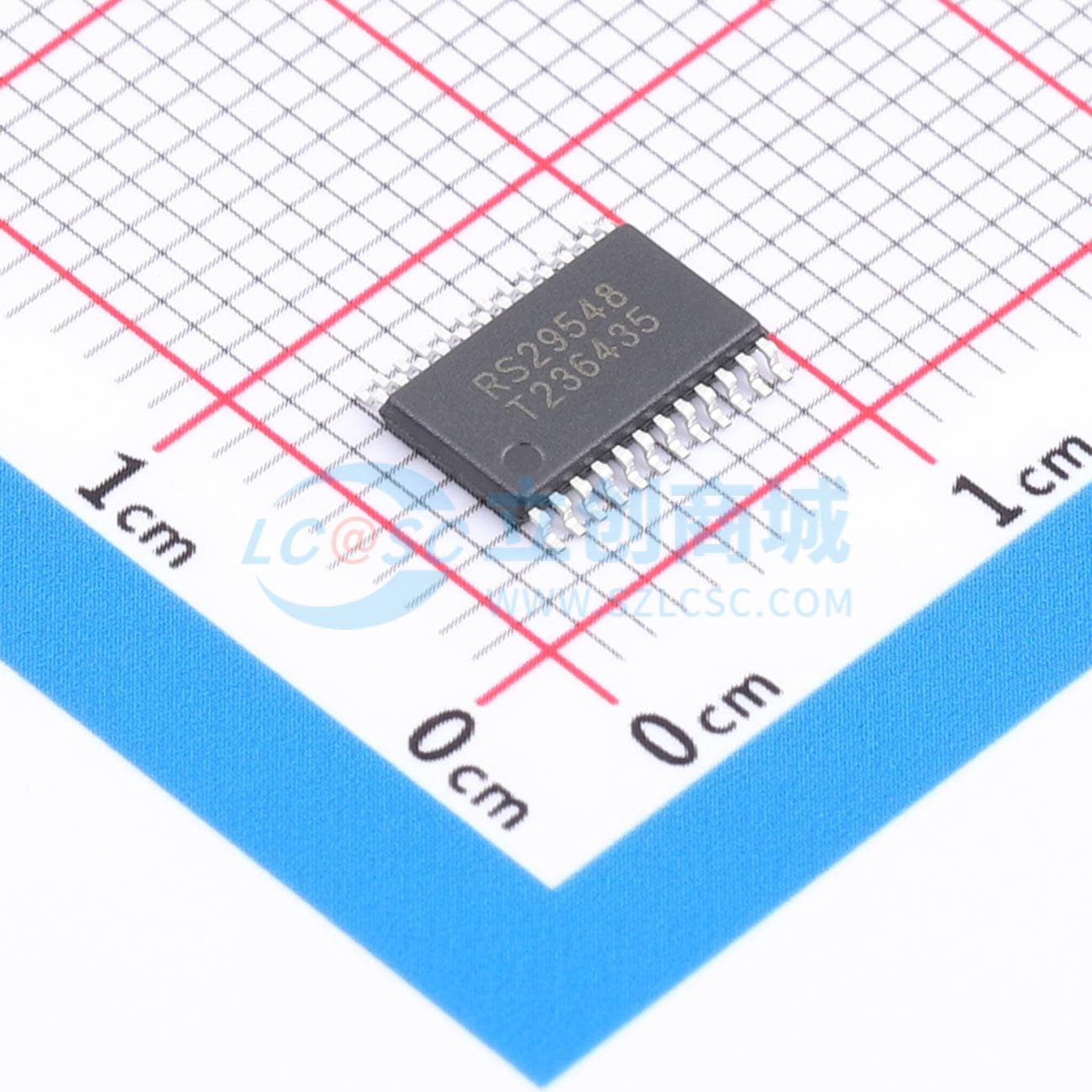

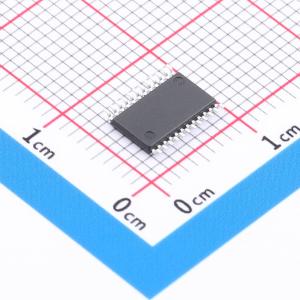

温馨提醒：图片仅供参考，商品以实物为准
RS29548XTSS24
I2C扩展开关RS29548
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS29548XTSS24
- 商品编号
- C54300549
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.1745克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 通道数 | 8 | |
| 导通电阻(Ron) | 70Ω |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.65V~5.5V | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 1ns |
商品概述
RS29548 设备有八个双向转换开关，可通过 I2C 总线进行控制。SCL/SDA 上游对扇出为八个下游对或通道。任何单个 SCn/SDn 通道或通道组合都可以被选择，这由可编程控制寄存器的内容决定。这些下游通道可用于解决 I2C 目标地址冲突。例如，如果应用中需要八个相同的数字温度传感器，则可以在每个通道（0 - 7）连接一个传感器。
系统控制器可以在超时或其他不当操作的情况下，通过在 RESET（上划线）输入置低来复位 RS29548。同样，上电复位会取消选择所有通道并初始化 I2C/SMBus 状态机。置位 RESET（上划线）会在不关闭器件电源的情况下导致相同的复位和初始化。这允许在下游 I2C 总线之一陷入低电平时进行恢复。
开关的传输门结构使得 VCC 引脚可用于限制 RS29548 传输的最大高电压。限制最大高电压允许在每对总线上使用不同的总线电压，从而使 1.8V、2.5V 或 3.3V 器件能够与 5V 器件通信，而无需任何额外的保护。外部上拉电阻将总线拉至每个通道所需的电压电平。所有 I/O 引脚都能承受 5.5V 电压。
商品特性
- 1 对 8 双向转换开关
- 与 I2C 总线和 SMBus 兼容
- 低电平有效复位输入
- 三个地址引脚，允许 I2C 总线上最多有八个 RS29548 器件
- 通过 I2C 总线以任意组合方式进行通道选择
- 上电时所有开关通道均未被选择
- 低导通电阻开关
- 允许 1.8V、2.5V、3.3V 和 5V 总线之间的电压电平转换
- 上电无干扰
- 支持热插拔
- 低待机电流
- 工作电源电压范围为 1.65V 至 5.5V
- 5V 耐压输入
- 时钟频率为 0 至 400kHz
应用领域
- 服务器
- 路由器（电信交换设备）
- 工厂自动化
- 存在 I2C 目标地址冲突的产品（如多个相同的温度传感器）
