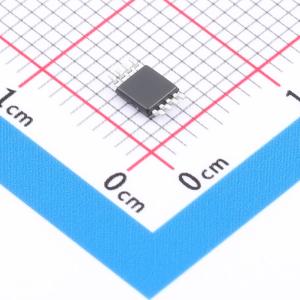

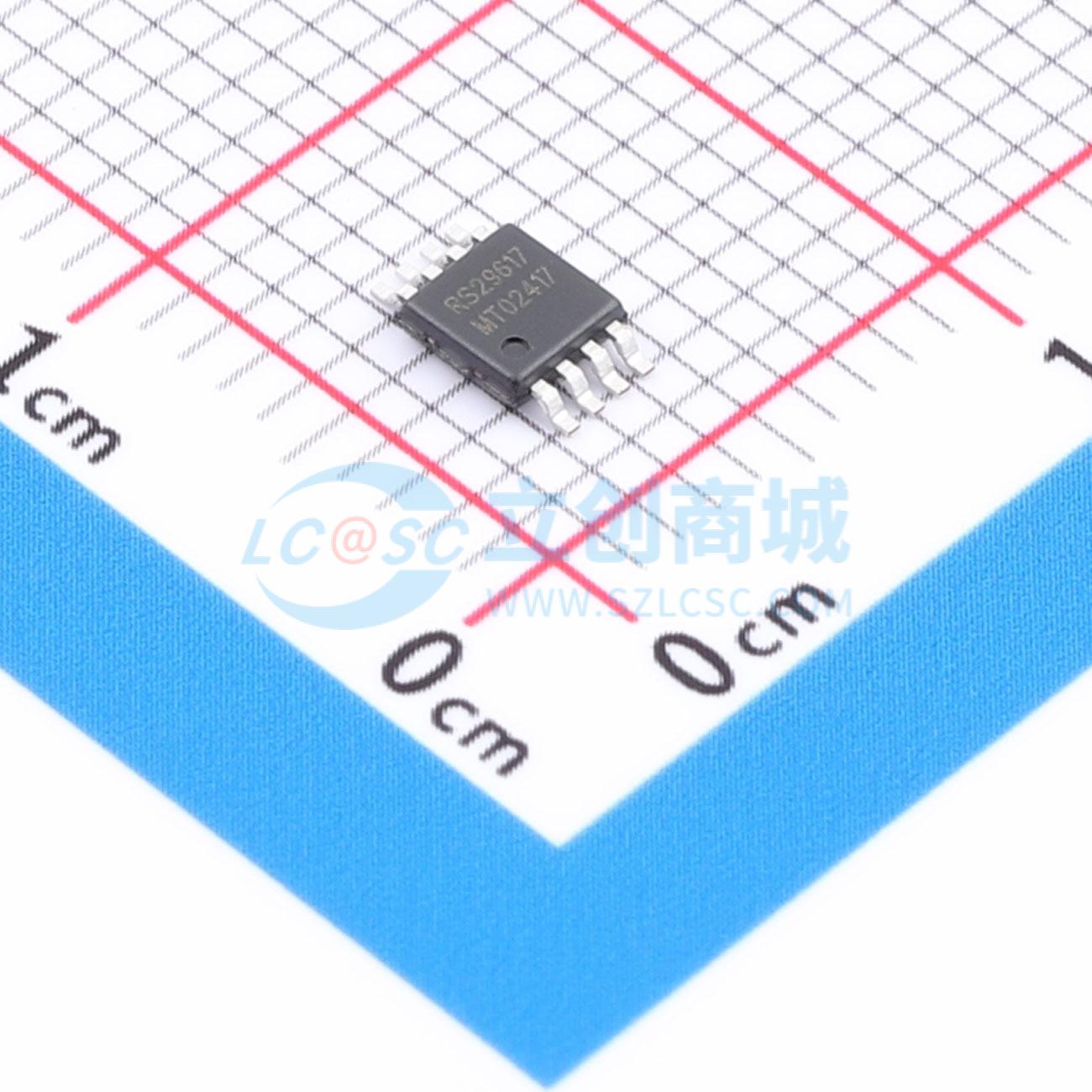

RS29617XM
信号缓冲器RS29617
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS29617XM
- 商品编号
- C54300550
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1005克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号缓冲器/中继器/分配器 | |
| 类型 | 中继器 | |
| 工作电压 | 2.2V~5.5V；800mV~5.5V | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 1Mbps | |
| 输入电容 | 9pF | |
| 工作电流 | 2mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
RS29617是一款用于I2C总线和SMBus系统的BiCMOS双双向缓冲器。该器件在混合模式应用中，可在低电压（低至0.8V）和较高电压（2.2V至5.5V）之间提供双向电压电平转换（上转换和下转换）。即使在电平转换期间，该器件也能扩展I2C及类似总线系统，且不会降低性能。
RS29617对I2C总线上的串行数据（SDA）和串行时钟（SCL）信号进行缓冲，允许在I2C应用中连接两个550pF的总线。该器件还可用于按电压和电容分隔总线的两部分。
商品特性
- 双通道双向I2C缓冲器
- 支持标准模式、快速模式（400kHz）和快速模式+（1MHz）I2C操作
- A侧工作电源电压范围为0.8V至5.5V
- B侧工作电源电压范围为2.2V至5.5V
- 电压电平转换范围为0.8V至5.5V和2.2V至5.5V
- 高电平有效中继使能输入
- 开漏I2C输入/输出
- 支持5.5V容限I2C和使能输入
- 无锁定操作
- 断电时I2C总线引脚呈高阻抗
- 支持跨设备的时钟拉伸和多控制器仲裁
应用领域
- 服务器
- 路由器（电信交换设备）
- 工业设备
- 具有多个I2C目标和/或长PCB走线的产品
