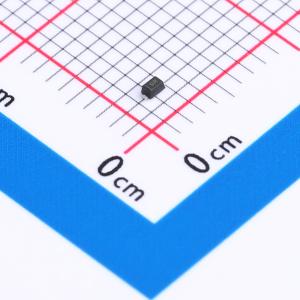

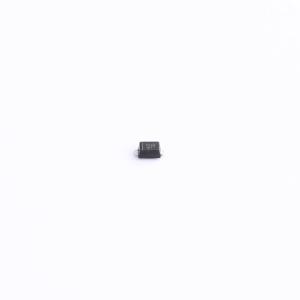

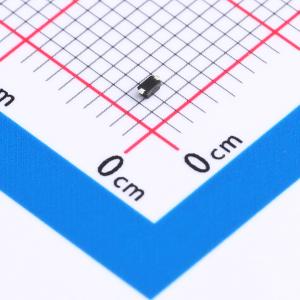

温馨提醒：图片仅供参考，商品以实物为准
ESD5491S-2/TR
双向ESD 3.3V截止 峰值浪涌电流：9A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD5491S是一款双向瞬态电压抑制器（TVS）。它专为保护连接到电源线、低速数据线和控制线的敏感电子元件而设计，可防止这些元件因静电放电（ESD）、电快速瞬变（EFT）和雷击造成的过应力损坏。ESD5491S可根据IEC61000 - 4 - 2标准提供高达±30 kV（接触放电）的ESD保护，并能根据IEC61000 - 4 - 5标准承受高达9A（8/20 μs）的峰值脉冲电流。ESD5491S采用SOD - 523封装。标准产品无铅且无卤。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- ESD5491S-2/TR
- 商品编号
- C5140546
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 击穿电压 | 3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 11nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 9.9pF |
商品概述
ESD5491S是一款双向瞬态电压抑制器（TVS）。它专为保护连接到电源线、低速数据线和控制线的敏感电子元件而设计，可防止这些元件因静电放电（ESD）、电快速瞬变（EFT）和雷击造成的过应力损坏。 ESD5491S可根据IEC61000 - 4 - 2标准提供高达±30 kV（接触放电）的ESD保护，并能根据IEC61000 - 4 - 5标准承受高达9A（8/20 μs）的峰值脉冲电流。 ESD5491S采用SOD - 523封装。标准产品无铅且无卤。
商品特性
- 关断电压：±3.3 V
- 根据IEC61000 - 4 - 2（ESD）标准，每条线路的最大瞬态保护：±30 kV（接触放电）
- IEC61000 - 4 - 4（EFT）：40A（5/50ns）
- IEC61000 - 4 - 5（浪涌）：9A（8/20 μs）
- 电容：C_J典型值为9.9 pF
- 低泄漏电流：IR典型值为11nA
- 低钳位电压：V_CL典型值为9V
- I_PP = 16A（传输线脉冲）
- 固态硅技术
应用领域
- 手机
- 计算机及外设
- 微处理器
- 电源线
- 便携式电子设备
- 笔记本电脑
