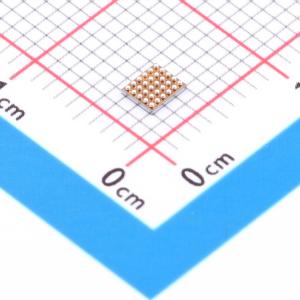

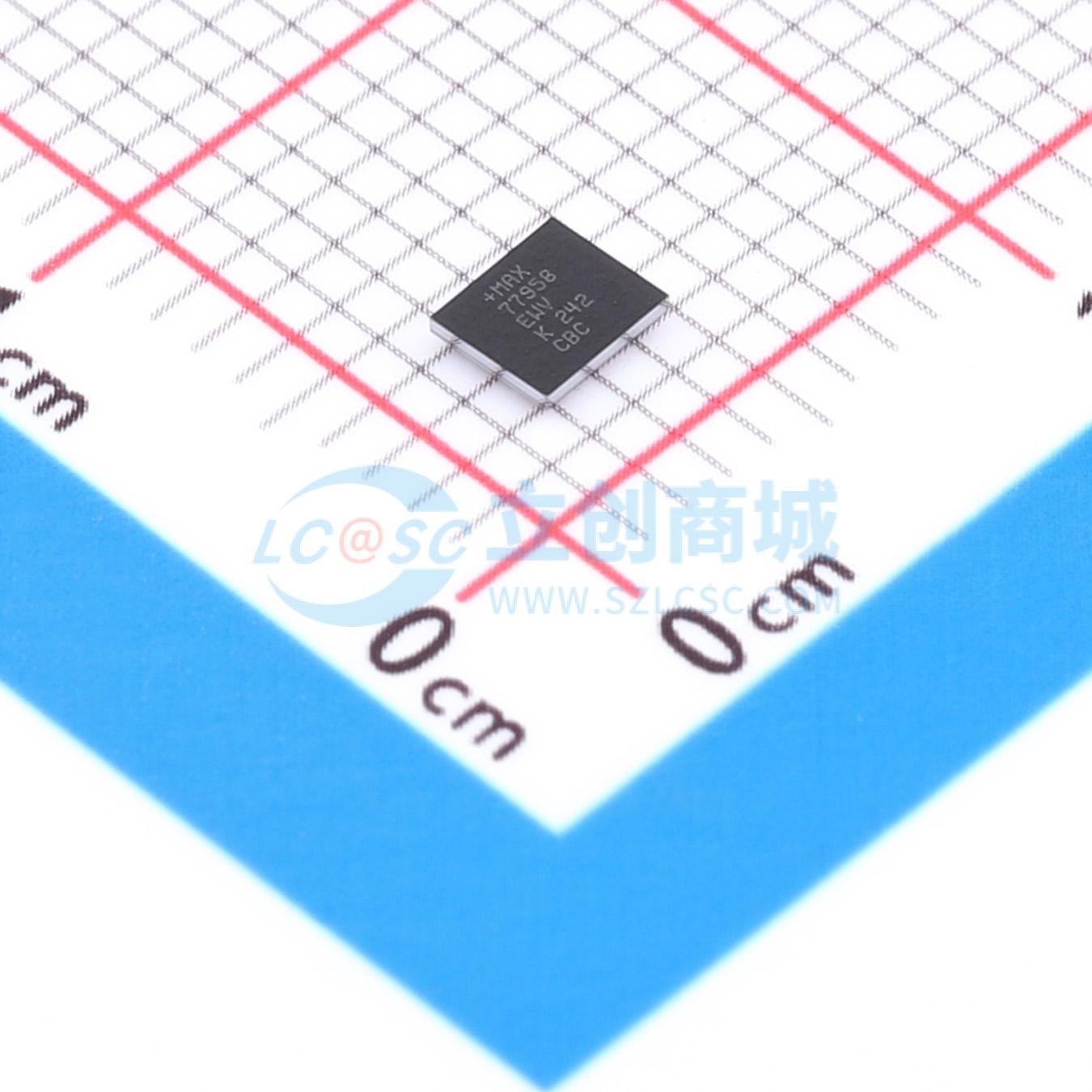

温馨提醒：图片仅供参考，商品以实物为准
MAX77958EWV+T
独立式USB Type-C和USB电源传输控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 独立USB Type-CandUSB PowerDelivery控制器
- 商品型号
- MAX77958EWV+T
- 商品编号
- C5138980
- 商品封装
- WFBGA-30(2.6x3.1)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 7uA | |
| 接口类型 | I2C |
商品概述
MAX77958 是一种用于 USB Type-C CC 检测和电源传输（PD）协议实现的稳健解决方案。它通过使用 Type-C CC 检测和 USB PD 信息来检测连接的配件或设备。该 IC 可防止过电压和过电流，并能检测到 USB Type-C 连接器上的湿气并防止腐蚀。该 IC 还具有 D+/D- USB 开关和 BC1.2 检测功能，以支持旧版 USB 标准。它包含用于 USB PD 的 VCONN 开关以及一个用于外部 VCONN 升压或降压转换器的使能引脚。当 USB PD 协商完成后，IC 会为外部多路复用器配置替代模式设置。
该 IC 符合 USB Type-C 规范第 1.3 版和 PD 3.0。它可以轻松定制而不影响合规性。
该 IC 具有一个 I2C 主控，可以读写系统中的其他设备，使其固件能够在没有主处理器帮助的情况下配置相关设备。例如，它可以根据 BC1.2 检测、CC 检测和 PD 通信来配置外部充电器。
该 IC 有一个中断输出引脚，用于报告事件检测和状态变化。它还具有一个 I2C 接口，系统可以使用该接口来读写和配置内部寄存器。
该 IC 有九个可配置的 GPIO，可用于检测、作为中断、作为外部设备的使能/禁用引脚，或作为 ADC 输入。
该 IC 采用 3.10mm x 2.65mm、0.5mm 间距的晶圆级封装（WLP）。
应用领域
- 智能手机
- 平板电脑
- 相机
- 游戏机
- 移动电源
- 工业设备 PoE 到 USB Type-C 转换器
- 手持设备
- 便携设备
- 显示器
- 医疗健康设备
- 其他 USB Type-C 设备
