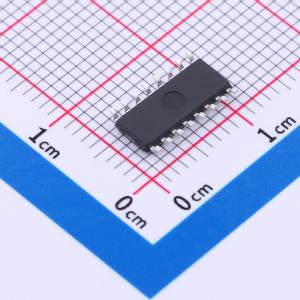

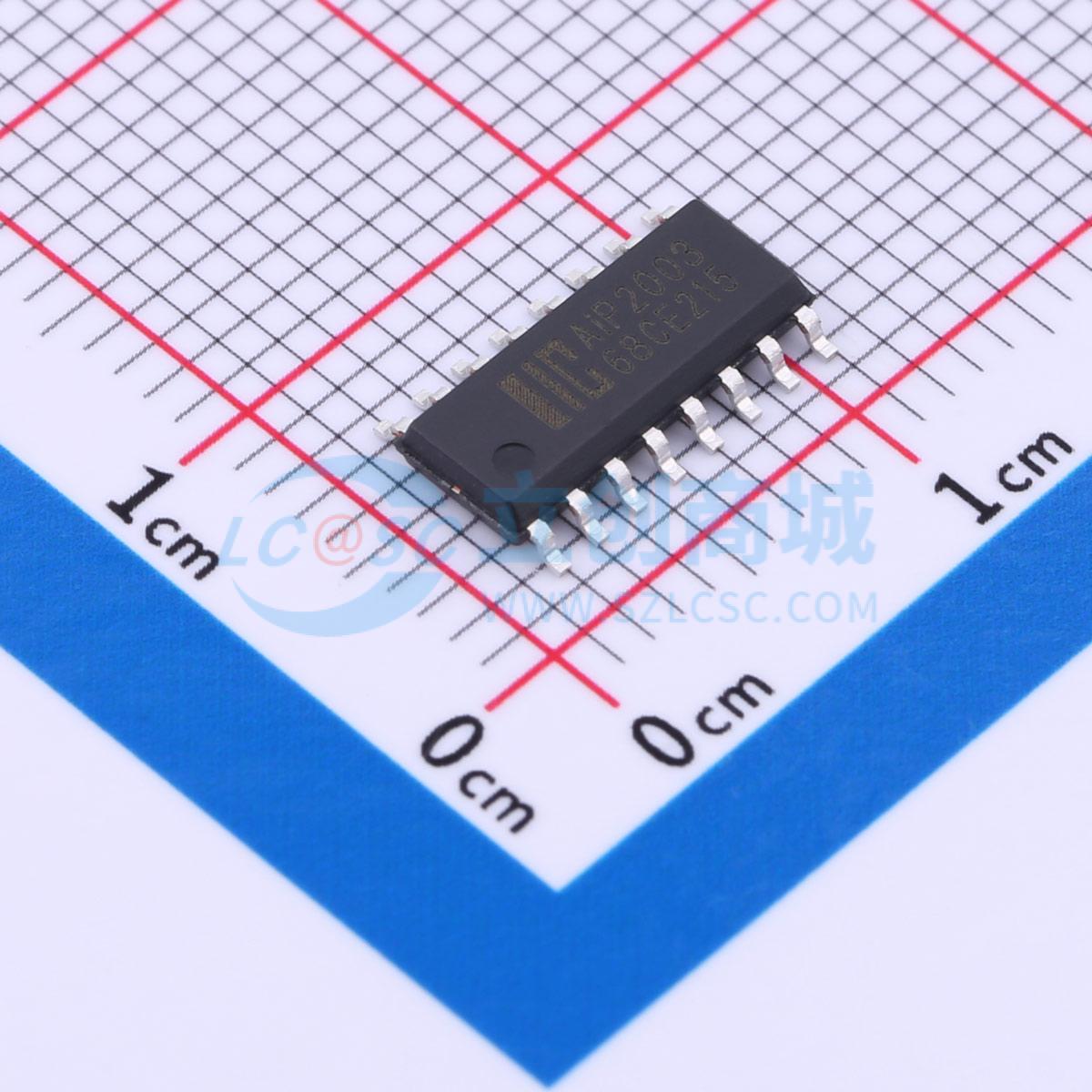

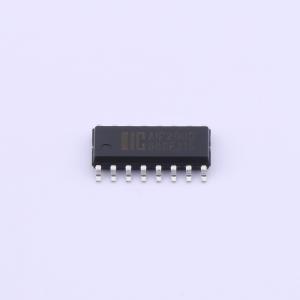

温馨提醒：图片仅供参考，商品以实物为准
Aip2003SA16.TR
Aip2003
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AiP2003内部包含七个独立的达林顿管驱动电路，每路达林顿管输入均串联一个2.7K的基极电阻，输出内置续流二极管，单路达林顿管最大可输出500mA电流，多路并联可承受更大的电流。该电路主要应用于照明驱动、继电器驱动、步进电机驱动和逻辑缓冲器等。
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- Aip2003SA16.TR
- 商品编号
- C5139010
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 七路 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 40V | |
| 工作温度 | -40℃~+85℃ | |
| 集电极漏电流(Icex) | 50uA |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.3V | |
| 输入电流(on) | 0.4mA | |
| 输入电流(off) | 65uA | |
| 正向压降(Vf) | 2V | |
| 反向电流(Ir) | 50uA | |
| 输入电容(Ci) | 15pF |
商品概述
AiP2003内部集成七个独立的达林顿晶体管驱动电路，每个通道的输入端均串联一个2.7kΩ的基极电阻，输出端内置续流二极管。单个通道最大可输出500mA电流，多通道并联可支持更高的电流负载。
商品特性
- 单通道最大输出电流500mA
- 最大工作电压50V
- 输入兼容TTL/CMOS逻辑电平
- 提供DIP16、SOP16、TSSOP16封装形式
应用领域
- 照明驱动
- 继电器驱动
- 步进电机驱动
- 逻辑缓冲器
