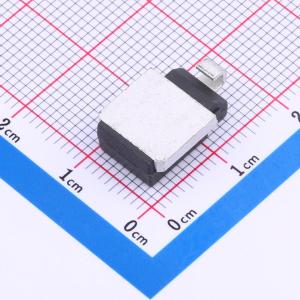

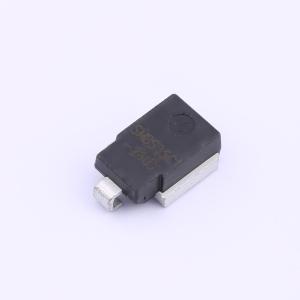

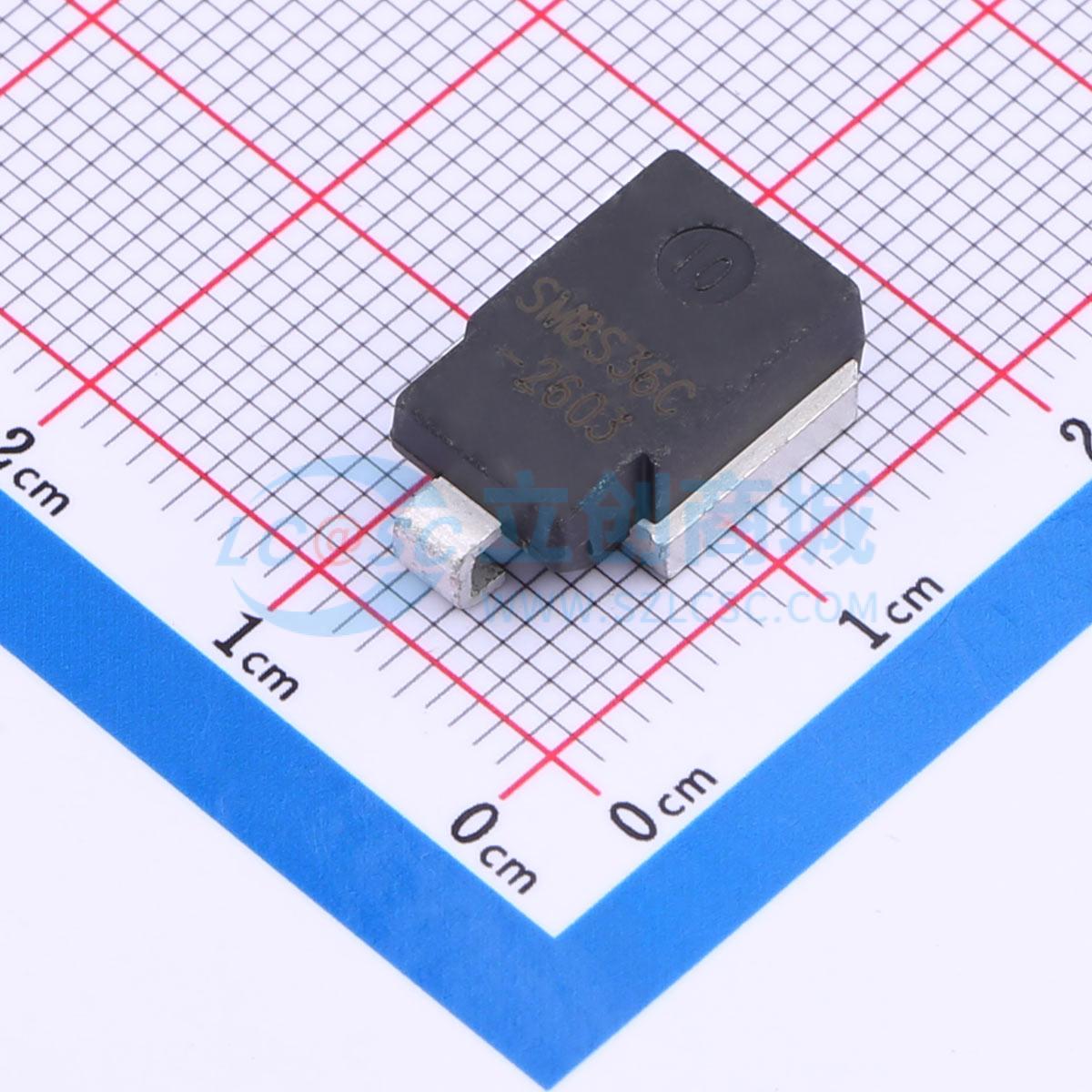

SM8S36CA-AL
双向TVS 36V截止 峰值浪涌电流：114A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：结钝化优化设计，采用钝化各向异性整流技术。 Tj = 175℃，适用于高可靠性和汽车要求。 提供双向极性。 低泄漏电流。 低正向压降。 高浪涌能力。应用：用于敏感电子设备，防止由感性负载开关和雷击引起的电压瞬变。 特别适用于汽车负载突降保护应用
- 品牌名称
- JJW(捷捷微)
- 商品型号
- SM8S36CA-AL
- 商品编号
- C5138034
- 商品封装
- DO-218AB
- 包装方式
- 编带
- 商品毛重
- 3.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 58.1V | |
| 峰值脉冲电流(Ipp) | 114A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 6.6kW@10/1000us | |
| 击穿电压 | 44.2V | |
| 反向电流(Ir) | 5uA | |
| 类型 | TVS |
商品特性
- 结钝化优化设计，采用钝化各向异性整流器技术。
- 具备 T_J = 175℃ 的工作能力，适用于高可靠性和汽车应用要求。
- 提供双向极性可选。
- 低漏电流。
- 低正向压降。
- 高浪涌能力。
- 符合 ISO16750 - 2 浪涌规范（因测试条件而异）。
- 符合 J - STD - 020 标准的 MSL - 1 等级，无铅峰值温度最高可达 260℃。
- 通过 AEC - Q101 认证。
- 符合欧盟 RoHS 指令 2011/65/EU 以及 WEEE 指令 2002/96/EC。
应用领域
- 用于保护敏感电子设备，防止因感性负载开关和雷击引起的电压瞬变，尤其适用于汽车负载突降保护应用。
