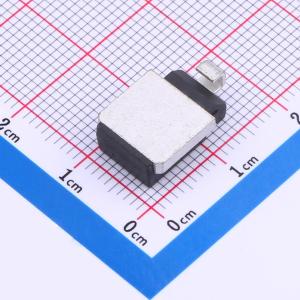

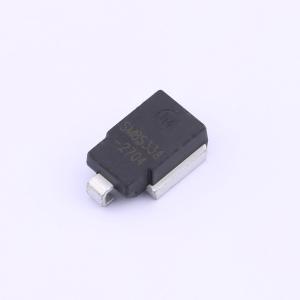

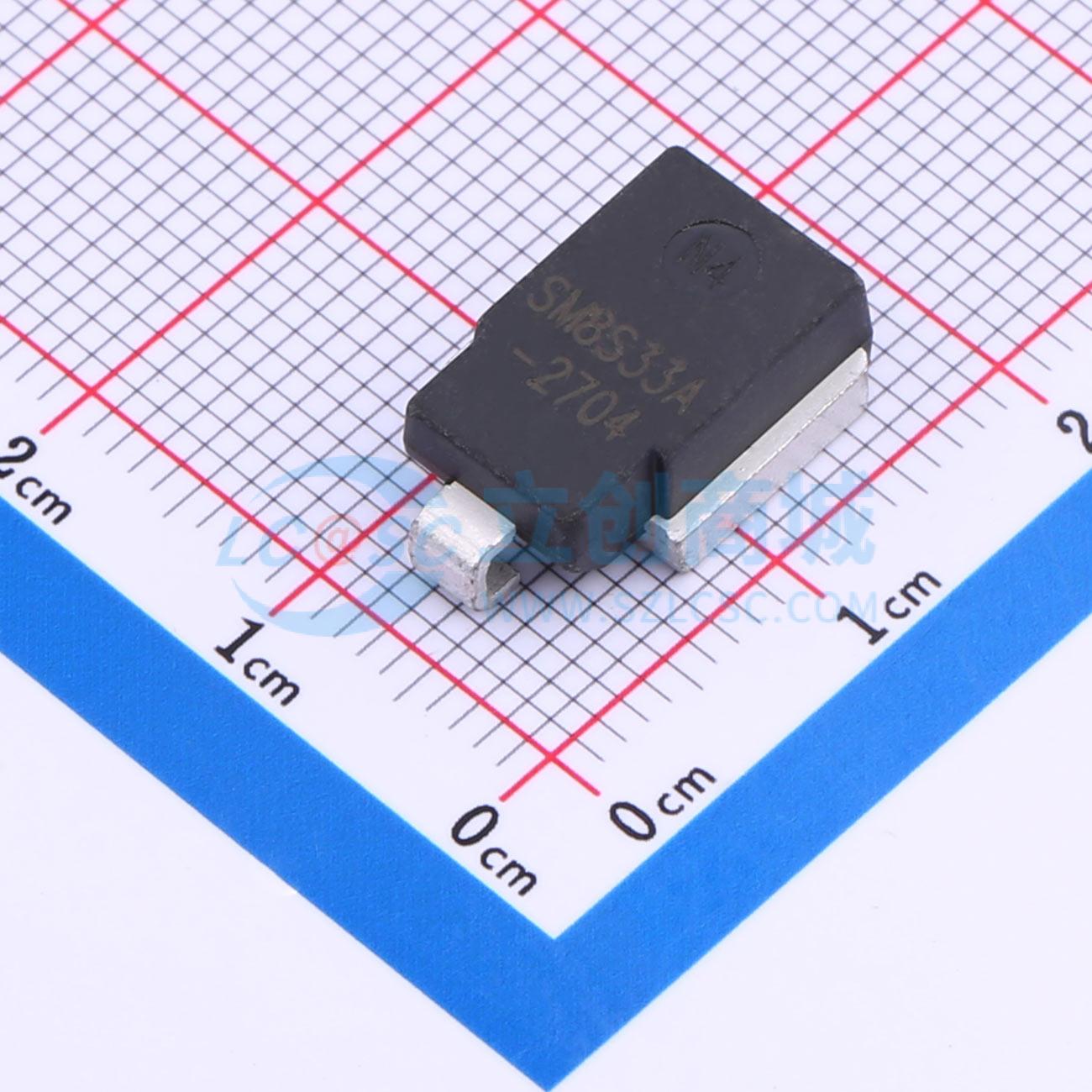

SM8S33A-AL
单向TVS 33V截止 峰值浪涌电流：124A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：结钝化优化设计，采用钝化各向异性整流技术。 最高工作温度可达175℃，适用于高可靠性和汽车应用。 仅提供单向极性。 低漏电流。 低正向压降。 高浪涌能力。应用：用于保护敏感电子设备免受感性负载开关和雷电引起的电压瞬变影响。 特别适用于汽车负载突降保护应用
- 品牌名称
- JJW(捷捷微)
- 商品型号
- SM8S33A-AL
- 商品编号
- C5138040
- 商品封装
- DO-218AB
- 包装方式
- 编带
- 商品毛重
- 3.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 33V | |
| 钳位电压 | 53.3V | |
| 峰值脉冲电流(Ipp) | 124A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 6.6kW@10/1000us | |
| 击穿电压 | 40.6V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | TVS |
商品特性
- 结钝化优化设计，采用钝化各向异性整流器技术。
- 结温（T_J）可达175℃，适用于高可靠性和汽车应用要求。
- 仅提供单向极性产品。
- 低漏电流。
- 低正向压降。
- 高浪涌能力。
- 符合ISO16750 - 2浪涌规范（因测试条件而异）。
- 符合J - STD - 020标准的MSL - 1等级，无铅回流焊最高峰值温度260℃。
- 通过AEC - Q101认证。
- 符合欧盟RoHS指令2011/65/EU以及WEEE指令2002/96/EC。
应用领域
- 用于保护敏感电子设备，抵御电感负载开关和雷击引起的电压瞬变，尤其适用于汽车负载突降保护应用。
