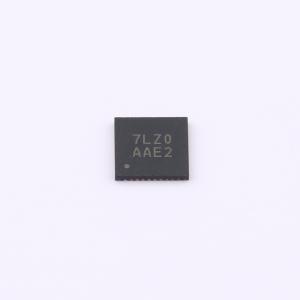

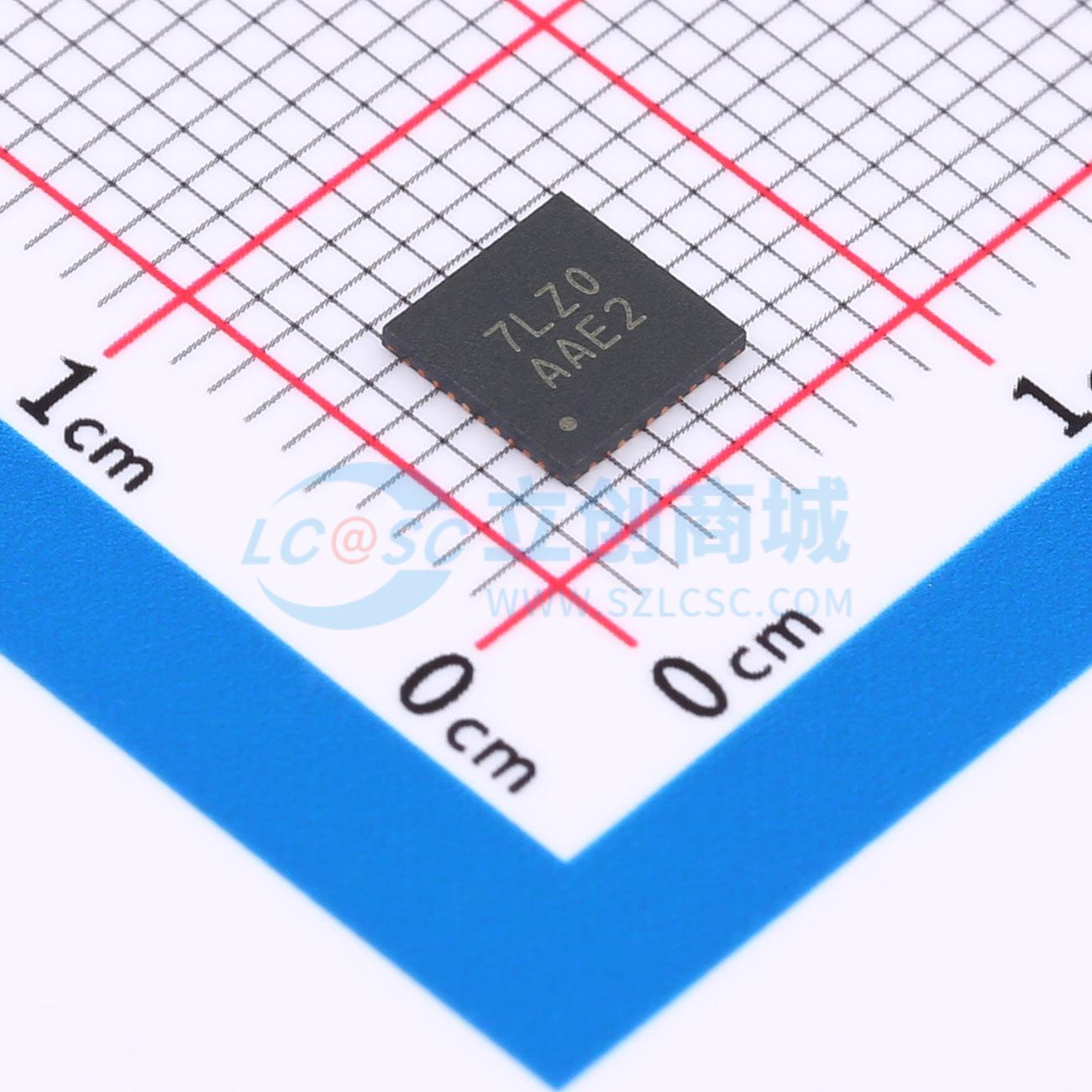

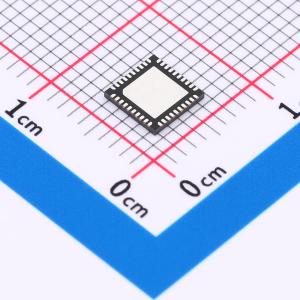

AW20198QNR

带自动呼吸功能的18×11矩阵式LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款通过 I²C 兼容接口编程的矩阵 LED 驱动器。每个通道都有单独的 8 位直流电流设置用于颜色混合，以及 8 位 PWM 电流设置用于亮度控制。每个通道的全局电流通过寄存器 GCCR 和外部电阻 ReTr 进行配置。三个集成的模式控制器提供自动呼吸或分组调光控制
品牌名称: AWINIC(艾为)
商品型号: AW20198QNR
商品编号: C5137654
商品封装: QFN-40L(5x5)
包装方式: 编带
商品毛重: 0.093克(g)

商品参数

商品概述

18个电流吸收器、11个电流开关，最多可驱动198个LED或66个RGB灯。可编程矩阵尺寸，3个模式控制器，用于自动呼吸或分组PWM控制。全局256级直流电流配置。单个256级PWM调光。单个256级缩放电流用于颜色混合。高精度电流吸收器，器件间误差：±5%；通道间误差：±5%。降低EMI和可听噪声。相位控制。扩频功能。可编程压摆率控制。可编程高/低逻辑电平：1.4V/0.4V；2.4V/0.6V。单个198个LED开路/短路检测。通过SYNC引脚实现多器件时钟同步。欠压锁定（UVLO）和过温保护。去鬼影功能。1MHz I2C接口，16个可选地址。电源：2.7V~5.5V。QFN 5mmx5mmx0.55mm-40L封装。

商品特性

18个电流吸收器、11个电流开关，最多可驱动198个LED或66个RGB灯
可编程矩阵尺寸
3个模式控制器，用于自动呼吸或分组PWM控制
全局256级直流电流配置
单个256级PWM调光
单个256级缩放电流用于颜色混合
高精度电流吸收器：器件间误差：±5%；通道间误差：±5%
降低EMI和可听噪声：相位控制；扩频功能；可编程压摆率控制
可编程高/低逻辑电平：1.4V/0.4V；2.4V/0.6V
单个198个LED开路/短路检测
通过SYNC引脚实现多器件时钟同步
欠压锁定（UVLO）和过温保护
去鬼影功能
1MHz I2C接口，16个可选地址
电源：2.7V~5.5V
QFN 5mmx5mmx0.55mm-40L封装

应用领域

智能音箱、蓝牙音箱
游戏设备（键盘、鼠标等）
手机、平板电脑

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(6000个/圆盘，最小起订量 1 个)

个

起订量：1 个6000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.7V~5.5V
	开关频率	488Hz~62.5kHz
	输出电流	40mA
	调光	PWM；I2C

	属性	参数值
	特性	过温保护(OTP)；欠压保护(UVP)
	拓扑结构	-
	工作温度	-40℃~+85℃
	恒流精度	5%
