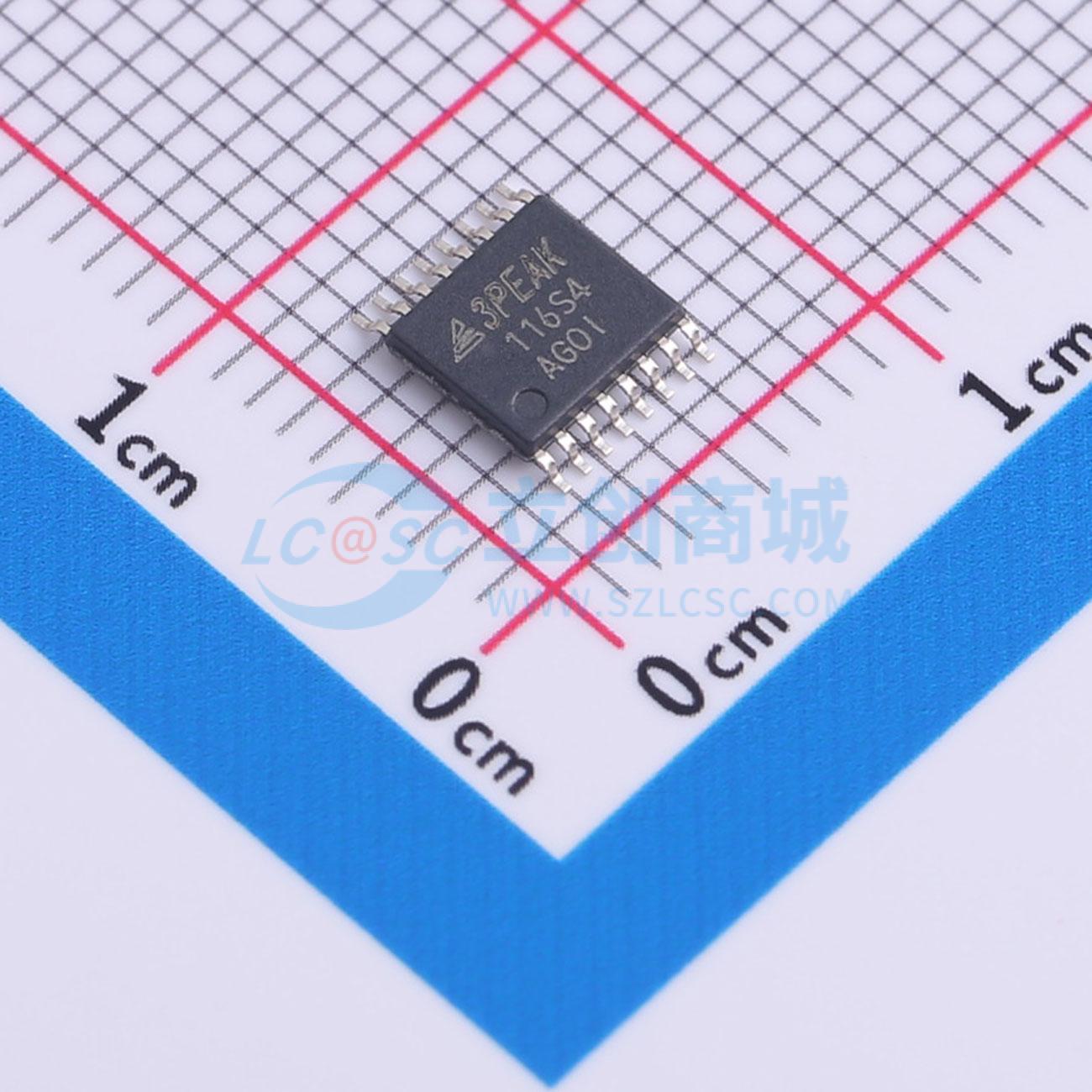

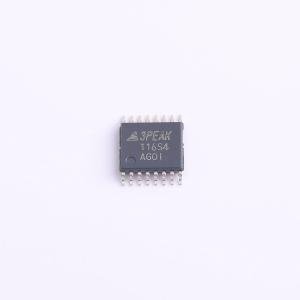

TPC116S4-TR
TPC116S4-TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是引脚兼容的16位和12位数字模拟转换器。这些产品是四通道、低功耗、缓冲电压输出DAC，设计上保证单调。这些器件使用通过高阻输入施加的精密外部参考，实现轨到轨操作和低系统功耗。 接受2.7V至5.5V的宽电源电压范围
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPC116S4-TR
- 商品编号
- C5137760
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 16位 | |
| 通道数 | 4 | |
| 接口类型 | QSPI；SPI | |
| 工作电压 | 2.7V~5.5V | |
| 稳定时间 | 14us | |
| 输出类型 | 电压-缓冲 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 8LSB | |
| 工作温度 | -40℃~+125℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 外置 | |
| 数据速率 | 30MHz | |
| 静态电流 | 800uA |
商品概述
四路、16位/12位引脚兼容数模转换器（DAC） TPC116S4：16位 TPC112S4：12位 低功耗（典型值800 μA） 差分非线性：±1 LSB（最大值） 毛刺能量：2 nV-s 上电复位至零 电源电压范围：2.7 V至5.5 V 缓冲轨到轨输出操作 安全上电复位（POR）使DAC输出归零 快速30 MHz、三线、SPI/QSPI/MICROWIRE兼容串行接口 带施密特触发器输入，可直接连接光耦 SYNC中断功能 高性能，可直接替代TLV5614 采用TSSOP - 16封装
商品特性
- 四路、16位/12位引脚兼容
- 低功耗（典型值800 μA）
- 差分非线性：±1 LSB（最大值）
- 毛刺能量：2 nV-s
- 上电复位至零
- 电源电压范围：2.7 V至5.5 V
- 缓冲轨到轨输出操作
- 安全上电复位（POR）使DAC输出归零
- 快速30 MHz、三线、SPI/QSPI/MICROWIRE兼容串行接口
- 带施密特触发器输入，可直接连接光耦
- SYNC中断功能
- 高性能，可直接替代TLV5614
- 采用TSSOP - 16封装
应用领域
- 增益和失调调整
- 过程控制和伺服环路
- 可编程电压和电流源
- 可编程衰减器
- 自动测试设备
