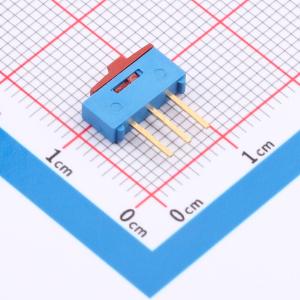

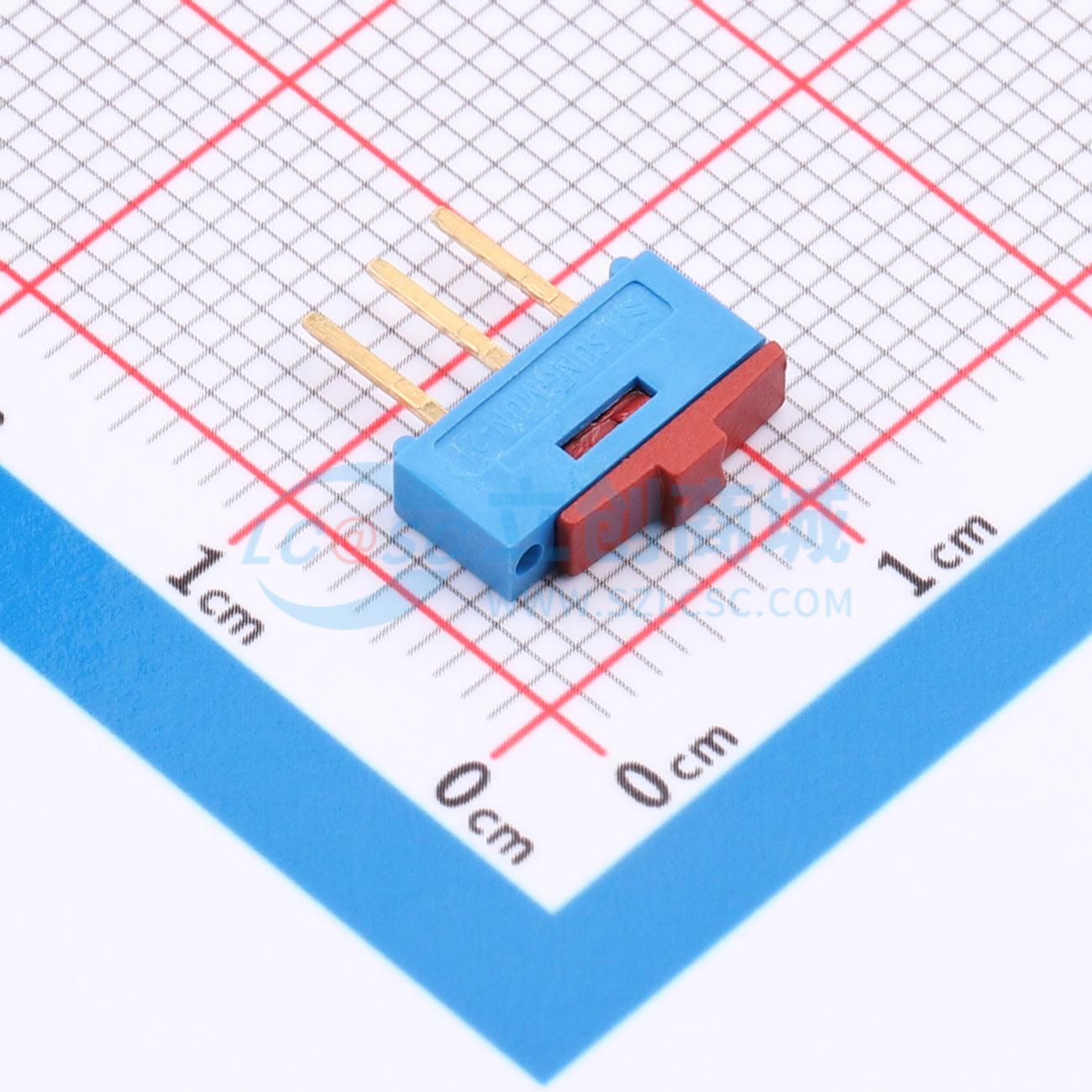

NSI-21
NSI-21
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SUNGMUN(韩国星炆电子)
- 商品型号
- NSI-21
- 商品编号
- C54196302
- 商品封装
- 插件
- 包装方式
- 袋装
- 商品毛重
- 0.231053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 滑动开关 | |
| 电路结构 | 单刀双掷 | |
| 引脚样式 | PC引脚 | |
| 开关长度 | 10mm | |
| 开关宽度 | 2.5mm | |
| 开关高度 | 6.4mm |
| 属性 | 参数值 | |
|---|---|---|
| 安装方式 | 直插 | |
| 额定电流 | 500mA | |
| 额定电压 | 12V | |
| 工作寿命 | 2千次 | |
| 工作温度 | -40℃~+85℃ |
商品概述
迷你滑动开关，额定值为直流12V 0.5A~24V 0.3A，接触电阻最大80mΩ，行程1.6mm，操作力250gf ± 150gf，带负载寿命周期2000次，包装为每200个装在乙烯袋中。
商品特性
- 额定值：交流、直流12V 0.5A~24V 0.3A（最小电流：1mA）
- 接触电阻：最大30mΩ
- 绝缘电阻：直流500V时最小10000MΩ
- 耐压：交流500V下1分钟
- 操作力：250gf ± 150gf
- 行程：1.6mm
- 绝缘体：
- 外壳：玻璃纤维树脂
- 滑块：玻璃纤维树脂
- 端子：镀镍、镀金
- 带负载寿命测试：2000次循环
- 无负载寿命测试：10000次循环
- 操作力变化范围：初始值的+40%至 -40%
- 接触电阻：最大200mΩ
- 工作温度：-40℃ ~ +85℃
- 储存温度：-40℃ ~ +85℃
- 湿度测试：在40±2℃、90 - 95%相对湿度下暴露96小时后，暴露环境1小时后测量，绝缘电阻在直流500V时最小100MΩ，耐压在交流250V下1分钟
- 手工焊接：350℃下3~4秒（浸渍式）
- 波峰焊接：260℃下5秒（浸渍式）
