温馨提醒：图片仅供参考，商品以实物为准

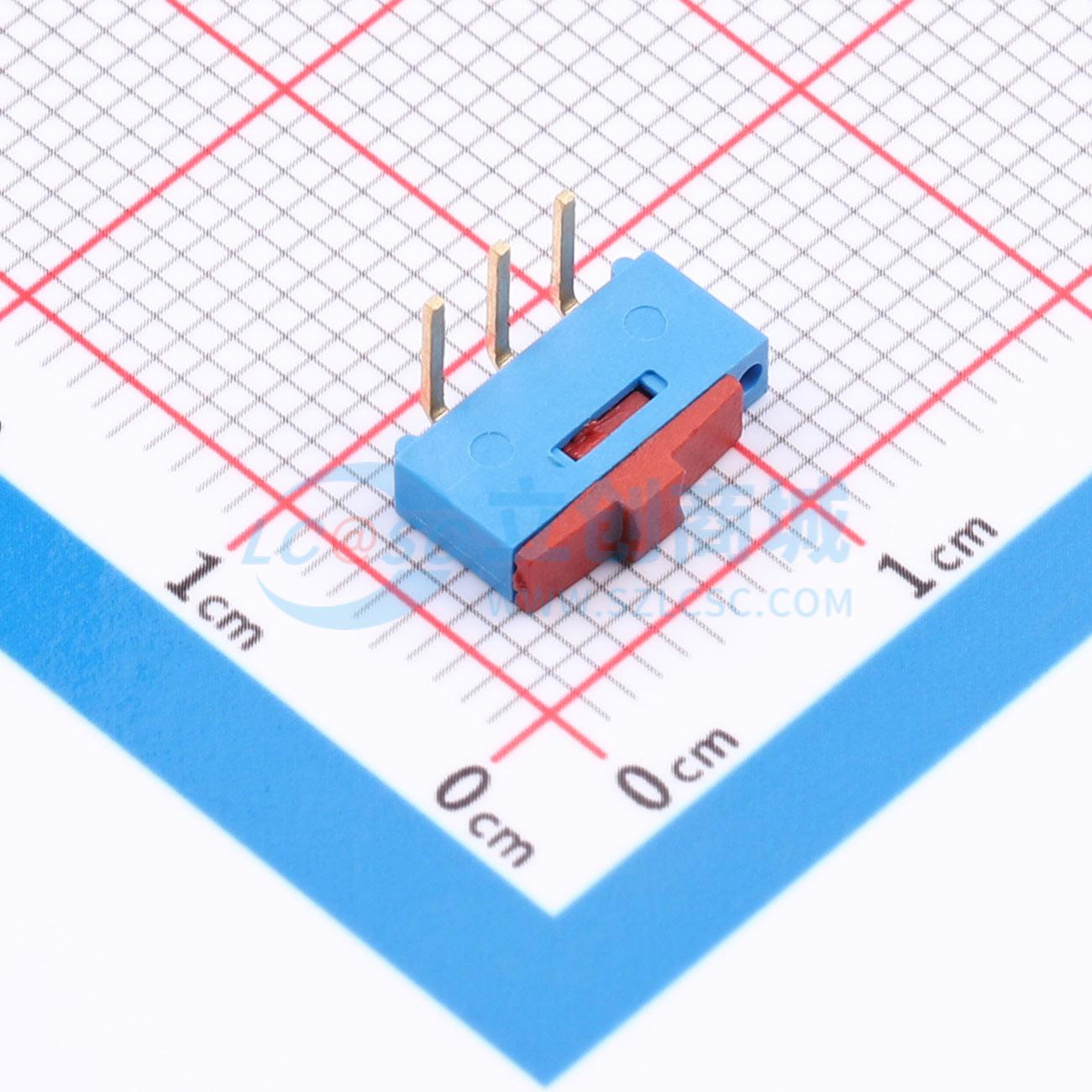

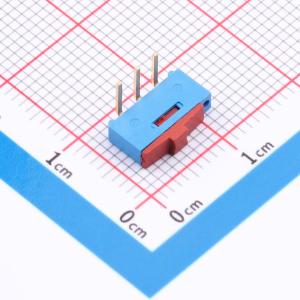

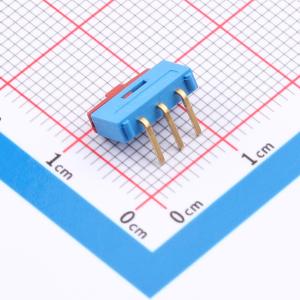

NSI-21H
NSI-21H
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SUNGMUN(韩国星炆电子)
- 商品型号
- NSI-21H
- 商品编号
- C54196303
- 商品封装
- 插件
- 包装方式
- 袋装
- 商品毛重
- 0.2425克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 滑动开关 | |
| 电路结构 | 单刀双掷 | |
| 引脚样式 | PC引脚 | |
| 开关长度 | 10mm | |
| 开关宽度 | 2.5mm | |
| 开关高度 | 6.4mm |
| 属性 | 参数值 | |
|---|---|---|
| 安装方式 | 弯插 | |
| 额定电流 | 500mA | |
| 额定电压 | 12V | |
| 工作寿命 | 2千次 | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 额定值：交流、直流12V 0.5A~24V 0.3A（最小电流：1mA）
- 接触电阻：最大30mΩ
- 绝缘电阻：直流500V时最小10,000MΩ
- 耐压：交流500V下持续1分钟
- 操作力：250gf ± 150gf
- 行程：1.6mm
- 绝缘体：
- 外壳：玻璃纤维树脂
- 滑块：玻璃纤维树脂
- 端子：镀镍、镀金
- 寿命测试：
- 测试条件：每分钟15 - 20次循环操作
- 带负载：2,000次循环
- 无负载：10,000次循环
- 操作力：初始值的+40%至 - 40%
- 接触电阻：最大200mΩ
- 测试条件：每分钟15 - 20次循环操作
- 工作温度：-40℃ ~ +85℃
- 储存温度：-40℃ ~ +85℃
- 湿度测试：
- 测试条件：在40±2℃、90 - 95%相对湿度下暴露96小时后，暴露于环境中1小时后测量
- 绝缘电阻：直流500V时最小100MΩ
- 耐压：交流250V下持续1分钟
- 焊接条件：
- 手工焊接：350℃下3~4秒（浸渍式）
- 波峰焊接：260℃下5秒（浸渍式）
- 回流焊接（SMD类型）
- 额定值：直流12V 0.5A~24V 0.3A
- 接触电阻：最大80mΩ
- 行程：1.6mm
- 操作力：250gf ± 150gf
- 生命周期：2,000次循环（带负载）
- 包装：200个装塑料袋/700个装卷轴包装
