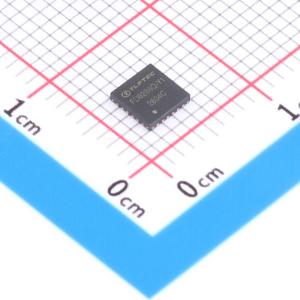

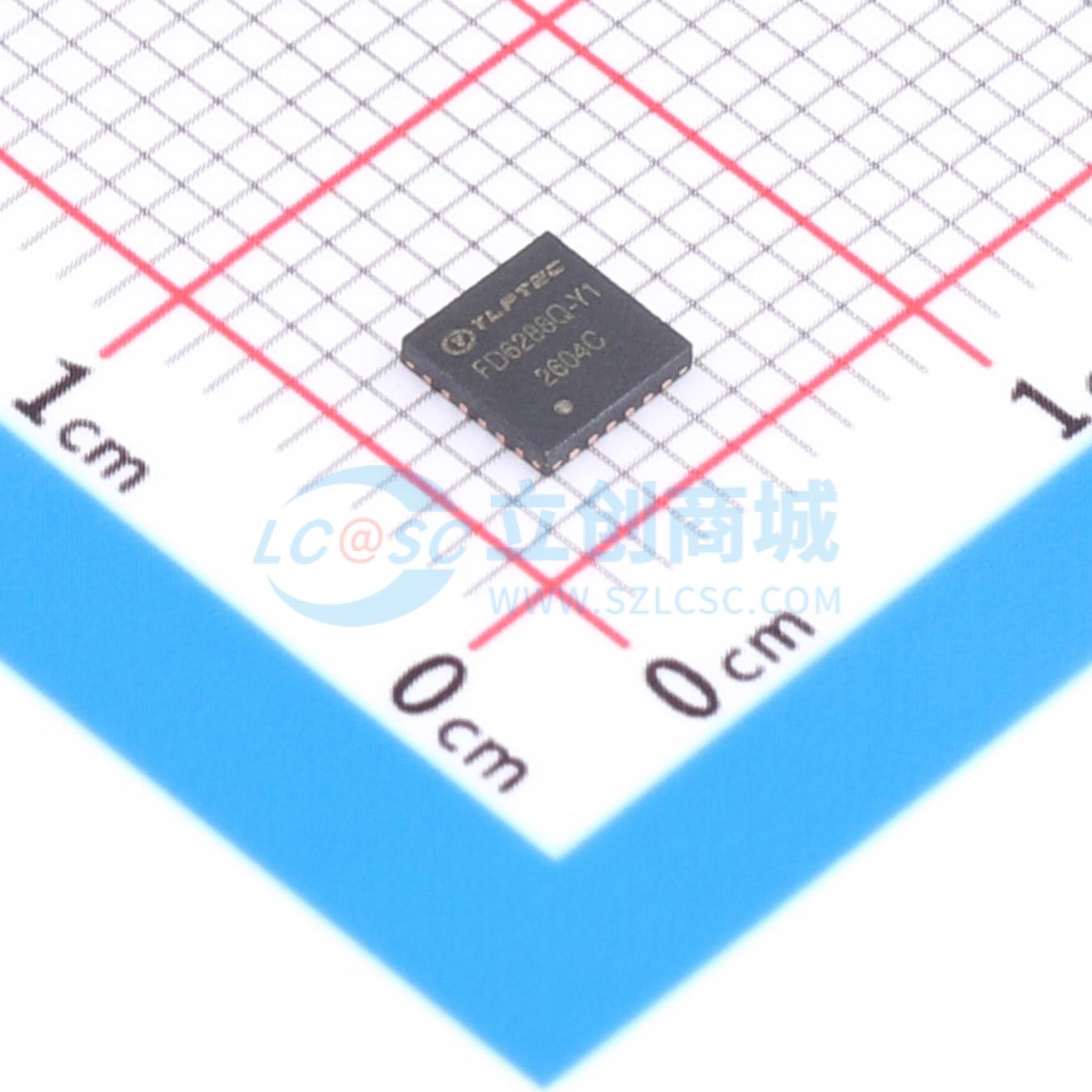

YC6288Q
高性能三相栅极驱动器，集成三个独立半桥驱动，具备高开关速度和低功耗特性，内置欠压锁定和输入直通防止功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- YLPTEC(易川)
- 商品型号
- YC6288Q
- 商品编号
- C54157432
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.179818克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 三相；半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 6 | |
| 灌电流(IOL) | 2.4A | |
| 拉电流(IOH) | 1.6A | |
| 工作电压 | 5V~20V | |
| 上升时间(tr) | 15ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 15ns | |
| 传播延迟 tpLH | 320ns | |
| 传播延迟 tpHL | 120ns | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2.2V | |
| 输入低电平(VIL) | 1.4V | |
| 静态电流(Iq) | 50uA | |
| 功能特性 | 欠压保护 |
商品概述
YC6288Q是一款高可靠性的半桥栅极驱动器，浮动高侧驱动器能够在高达200V的电压下工作。HO与输入HI同相，LO与输入LI同相；内置输入滤波防止输入噪声干扰。VDD和HB具备欠压锁定保护电路，该电路可实时监测电源电压，直到有足够的电源电压用来打开外部MOSFET。同时，该器件还具备输入直通防止功能，当输入同时为高时，输出关闭，防止功率管发生直通，有效保护后级功率器件。该芯片借助稳健可靠的电平转换技术，同时具备高开关速度和低功耗特性，内置VDD和HB欠压锁定和输入直通防止功能，为系统设计提供良好的灵活性和可靠性。
商品特性
- 集成三个独立的半桥驱动
- 悬浮电压高达+200V
- 电源电压工作范围5.0~20V
- 峰值输出电流高达1.6/2.4A
- 芯片传输时间320ns/120ns
- VDD及HB欠压保护
- 内置输入互锁功能和死区时间
- 优异的传输延迟匹配
应用领域
- 推挽式转换器
- 直流无刷电机驱动
- 高性能三相栅极驱动器
