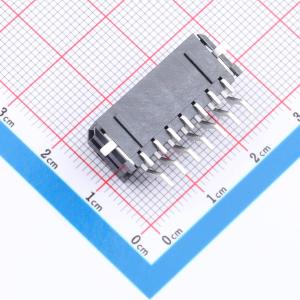

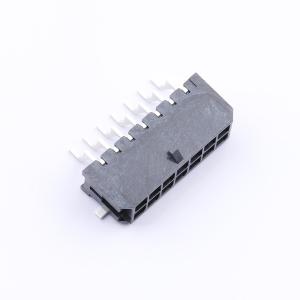

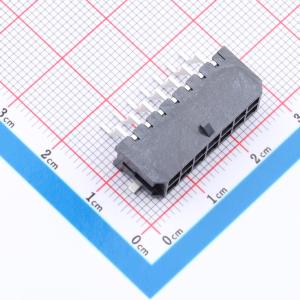

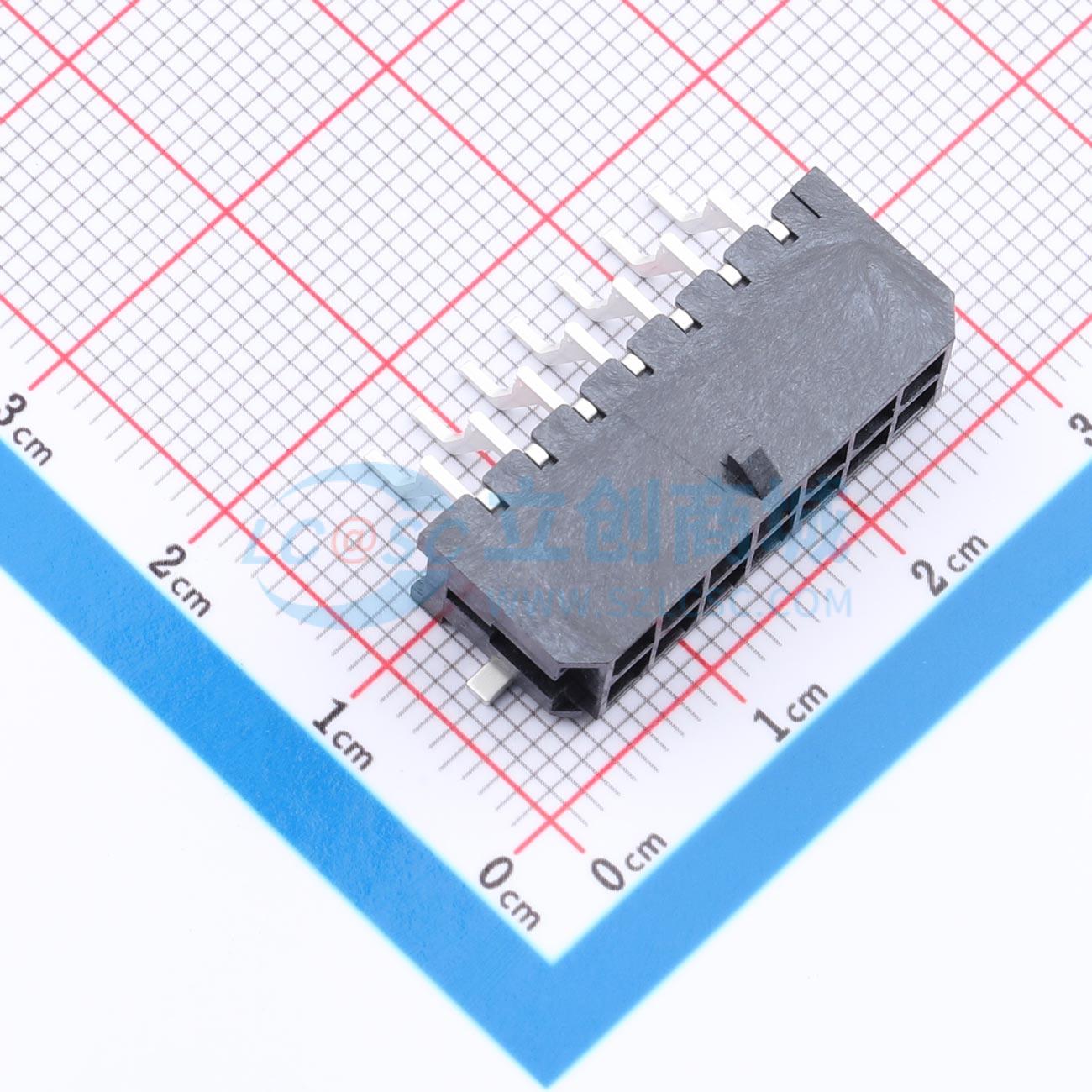

温馨提醒：图片仅供参考，商品以实物为准
MX3.0-2x7AWT
2x7P 间距:3mm 卧贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 连接器MX-3mm 2x7P双层卧式贴片，车规，LCP
- 品牌名称
- CAX(创都)
- 商品型号
- MX3.0-2x7AWT
- 商品编号
- C54123359
- 商品封装
- SMD,P=3mm,卧贴
- 包装方式
- 编带
- 商品毛重
- 4.067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 2x7P | |
| 间距 | 3mm | |
| 安装方式 | 卧贴 | |
| 总PIN数 | 14P | |
| 排数 | 2 | |
| 每排PIN数 | 7 | |
| 额定电流 | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 黄铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 塑料材质 | LCP | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 黑色 | |
| Z轴-板上高度 | 8.86mm | |
| Y轴-板上底边宽度 | 9.9mm |
商品特性
- 接触电阻：≤10mΩ
- 绝缘电阻：≥1000MΩ
- 额定电压：250V 交流/直流
- 额定电流：5.0A 交流/直流
- 耐受电压：1000V 交流/分钟
- 温度范围：-25℃~ +85℃
- 外壳：LCP UL94V - 0，黑色
- 触点：镀哑光锡黄铜
- 焊片：镀哑光锡黄铜
