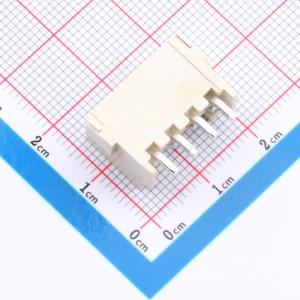

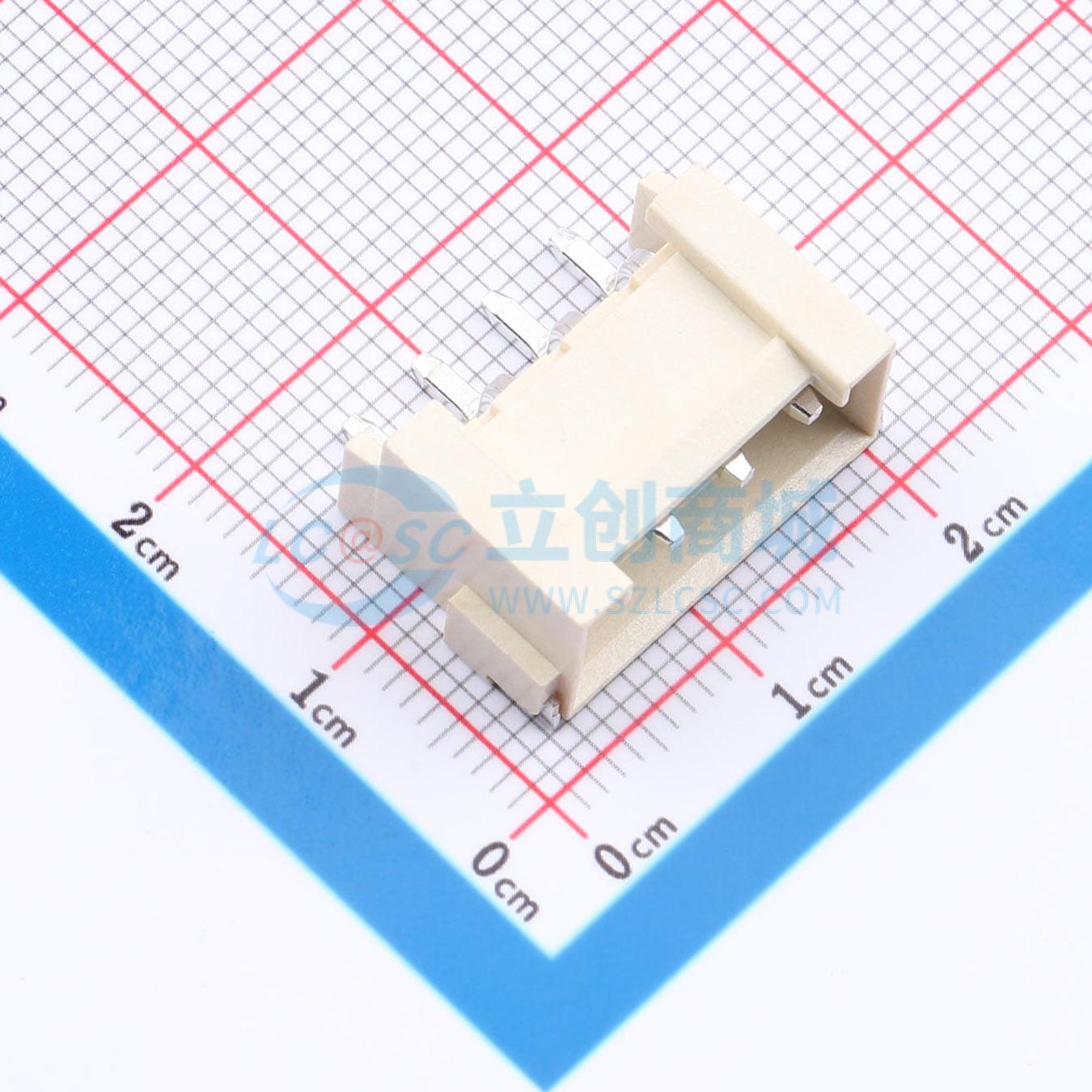

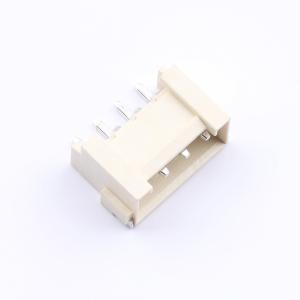

VH-4A-WT-H

本规格书内容适用于VH系列条形连接器，包含了产品的性能、试验方法和检验要求。适用的标准包括GB/T2421电工电子产品环境试验第一部分总则、GB/T2423电工电子产品环境试验方法、GB/T2424电工电子产品环境试验导则、GB/T5095电子设备用机电元件基本试验规程及测量方法。使用条件为环境温度 -25℃~+85℃，适用线规AWG#26~#18，适用PC板厚度1.6mm。产品表面不应有对制品有害的缺陷、污垢、裂痕及机械损伤；接触件无锈蚀、镀层氧化、脱落等现象，外形尺寸依照附图，相同规格应能互换。包装方面，端子内包装为盘装带料包装、胶壳内包装为塑料袋，针座包装为袋装，装（贴）入合格证，注明产品名称、规格型号、数量、生产日期等信息，外包装为纸箱，贴装箱单，装箱单上注明产品名称、规格型号、数量、出货日期，产品在箱内不晃动。运输允许用任何方式，但需避免雨雪直淋和阳光照射，不能有碰撞和挤压等机械损伤，运输环境温度为 -20℃~+50℃。贮存时，包装完毕的连接器应在环境温度为 -20℃~+40℃，相对湿度 ≤80%，周围空气中没有酸性、碱性及其它腐蚀性气体的库房中贮存，贮存期为6个月，超期6个月需重新检查。技术参数方面，温度范围 -40°C~+105°C，额定电压250V.Ac/Dc，额定电流10A，接触电阻 ≤10MΩ，绝缘电阻 ≥1000MΩ，耐压1500V.Ac/1min。
