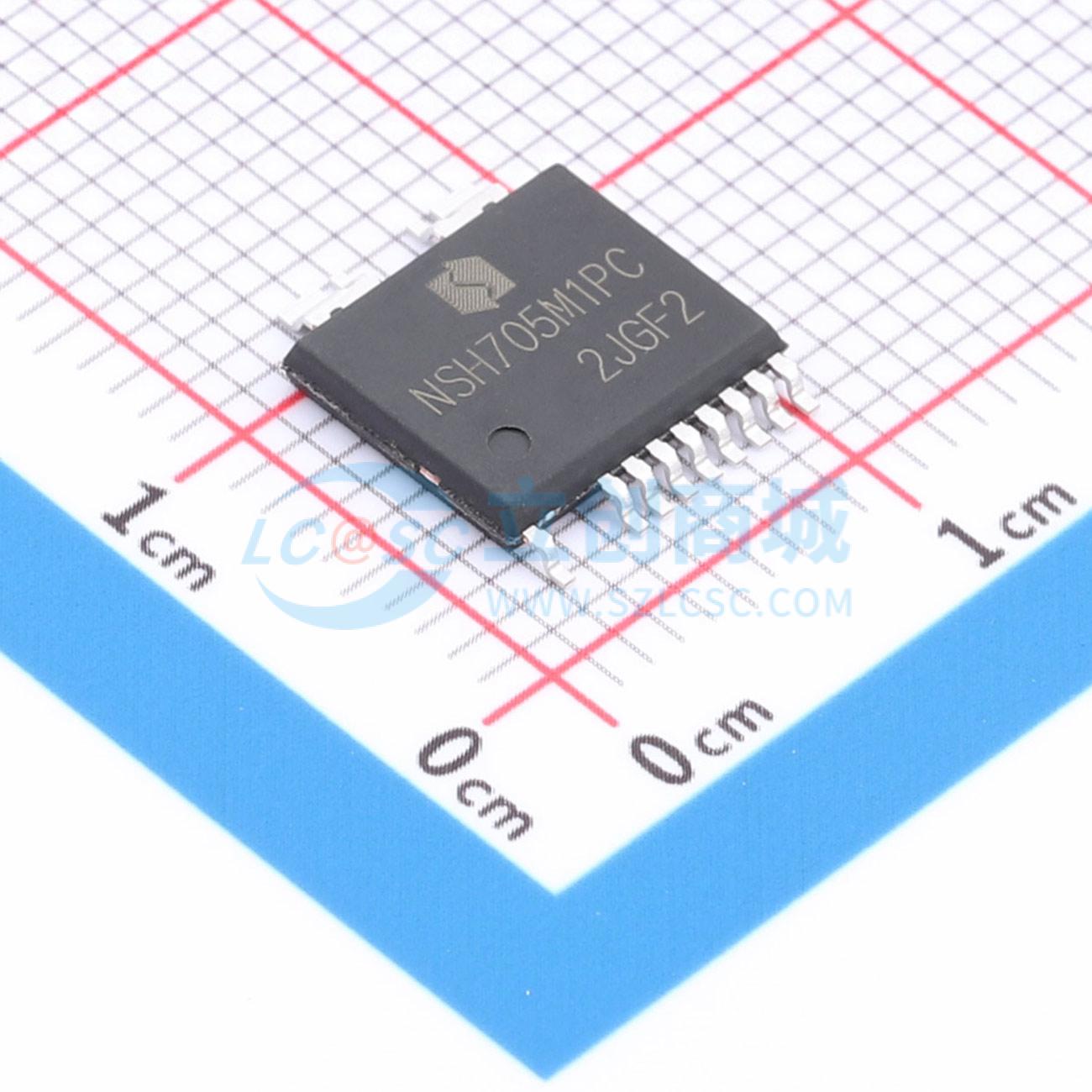

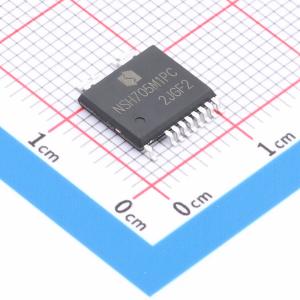

NSH705M1PC
适用于电机驱动应用的功率模块，集成栅极驱动器和自举功能，具备欠压锁定和过流保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- WXNSIC(国硅集成)
- 商品型号
- NSH705M1PC
- 商品编号
- C54102513
- 商品封装
- ESOP-13
- 包装方式
- 编带
- 商品毛重
- 0.52404克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | MOSFET | |
| 配置 | 半桥 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 950mΩ@15V | |
| 工作电压 | 13.5V~18.5V | |
| 高侧偏置电压(Vbs) | 13.5V~18.5V |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 15kHz | |
| 隔离电压(Vrms) | 1500Vrms | |
| 耗散功率(Pd) | 4W | |
| 静态电流(Iq) | 100uA | |
| 工作温度 | -40℃~+150℃ | |
| 长度 | 9mm | |
| 宽度 | 7.5mm | |
| 功能特性 | - |
商品概述
NSH705M1PC是一款7A、500V半桥智能功率模块，专为电机驱动应用设计的功率模块，在小型ESOP13封装中集成了7A/500V MOSFET栅极驱动器和自举功能。它可以灵活应用于单相和三相直流无刷电机驱动。
商品特性
- 双通道欠压锁定
- 高电平有效，支持3.3V、5V和15V输入
- 集成栅极驱动器和自举功能
- 温度检测输出，用于MCU控制
- 交叉导通防止逻辑
- 最小1500 VRMS隔离
- 最大工作电压500V
- 25℃时7A峰值脉冲电流
- 高端欠压保护——触发电平=7.7V，复位电平=8.7V
应用领域
无刷直流电机控制
