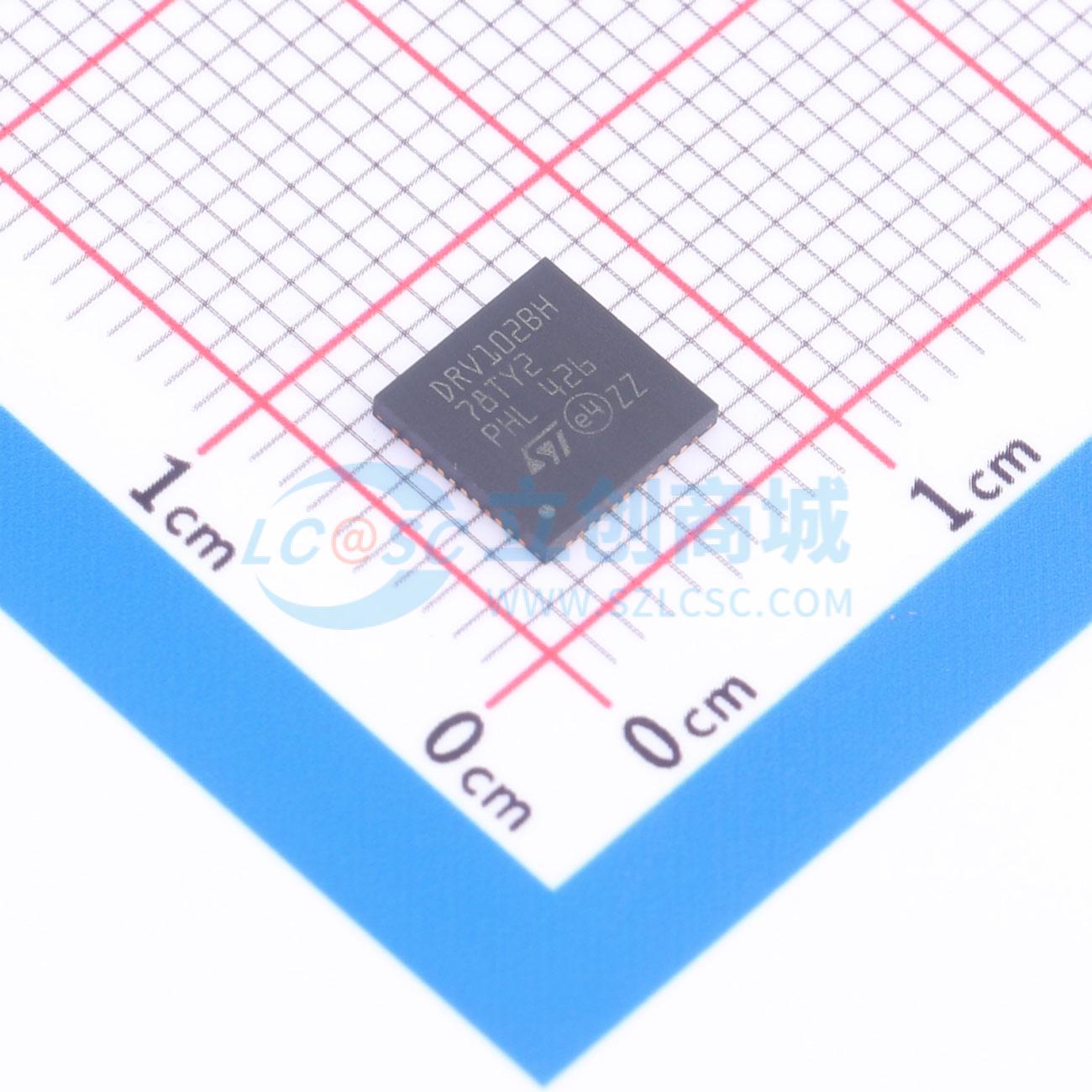

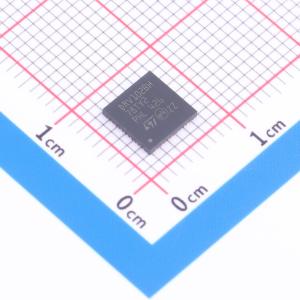

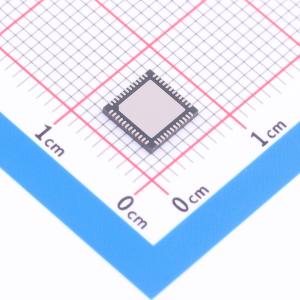

STDRIVE102BH

STDRIVE102BH 和 STDRIVE102H 是适用于三相无刷电机驱动的三半桥栅极驱动器。

由于其高效的待机模式，STDRIVE102BH/H 是电池供电的电机驱动应用（如电动工具、真空吸尘器和小型电器）的理想解决方案，该模式可在设备不工作时大幅降低电流消耗。

栅极驱动器设计用于以可编程的栅极电流驱动六个外部 N 沟道功率 MOSFET，无需外部栅极电阻即可实现功率级的卓越性能并调节功率输出的转换速率。驱动器的不同配置可通过两个模拟引脚（IGATE 和 TCC）进行选择。

集成式电荷泵为三个高端驱动器供电，使高端 MOSFET 能够实现无限导通时间。

嵌入式 12 V LDO 线性稳压器为三个低端驱动器供电，其输出可在 VCC 引脚上获取，也可为外部负载供电。

另一个 LDO 线性稳压器在 VDD 引脚上提供 3.3 V 电压，为外部低压组件和嵌入式模拟前端（AFE）供电，其配置因设备型号而异：STDRIVE102BH 集成了三个运算放大器和三个比较器，STDRIVE102H 集成了一个运算放大器和两个比较器。在典型应用中，运算放大器可用于监测检测电机相电流的分流电阻两端的电压。同时，比较器可用于检测危险的过流情况。

存在一套完整的嵌入式保护功能，以提高整体应用的鲁棒性：每个电源（VCC、VDD 和电荷泵电压）的欠压锁定（UVLO）、热关断以及高端和低端 MOSFET 的 VDS 监测。若触发保护功能，nFAULT 开漏引脚会发出事件信号。STDRIVE102BH 还有另一个专用开漏引脚（FLAG），用于指示栅极驱动器电源 VCC 是否低于保护限值。该设备集成了智能关断功能，可在发生故障时立即关闭栅极驱动器的输出，同时将故障检测事件与实际输出关断之间的传播延迟降至最低。

除主电源引脚（VS）外，STDRIVE102BH/H 还有专用引脚 VM，应连接到电机电源电压，对应高端 N 沟道 MOSFET 的漏极。VM 引脚用于集成的 VDS 监测以及作为电荷泵的参考电压。为提高设备的灵活性，VS 和 VM 引脚可在不同电压下工作。

• 工作电压为 6 至 50 V
• 栅极驱动器具有可编程电流能力，最高可达：源电流 1 A，灌电流 2 A
• 对负电压和过冲具有高鲁棒性
• 电荷泵可实现 100% 占空比操作，并具有专用的欠压锁定保护
• 灵活的电源管理：12 V LDO 线性稳压器，具有专用的欠压锁定保护；3.3 V LDO 线性稳压器，具有专用的欠压锁定保护
• 待机模式，功耗低于 50 nA
• 热关断保护
• V 监测，用于功率 MOSFET 的安全驱动操作
• 灵活的模拟前端：最多三个宽带运算放大器；最多三个高速比较器
• 双控制模式：ENx/INx；INHx/INLX 带互锁
• 所有通道的传播延迟匹配
• 逻辑输入最高 5 V，与 TTL 兼容

• 电池供电的电动工具
• 便携式真空吸尘器
• 电动自行车
• 工业自动化
• 机器人技术
• 泵和风扇
