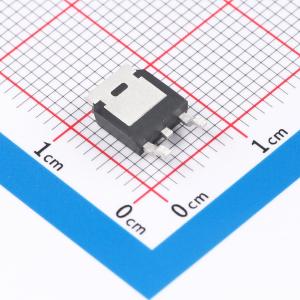

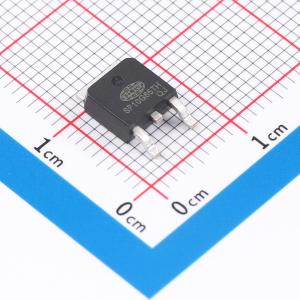

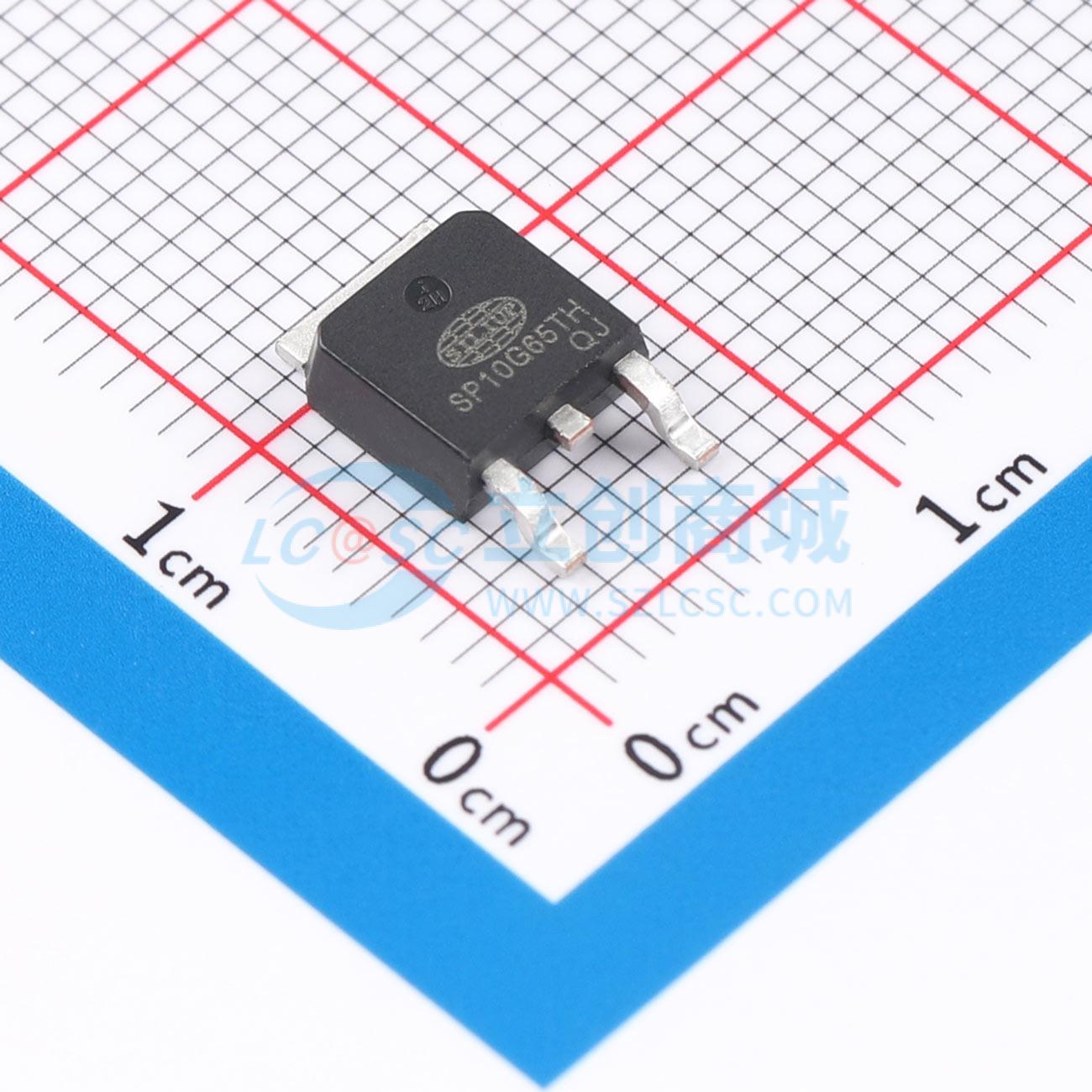

SP10G65TH
IGBT
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- IGBT产品，FS(场截止)，耐压：650V，电流：10A，VCE(sat)：1.8V
- 品牌名称
- Siliup(矽普)
- 商品型号
- SP10G65TH
- 商品编号
- C54102154
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 耗散功率(Pd) | 38W；75W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 10A | |
| 集电极脉冲电流(Icm) | 40A | |
| 集电极截止电流(Ices) | 50uA | |
| 集射极饱和电压(VCE(sat)) | 1.8V | |
| 栅极阈值电压(Vge(th)) | 5.8V | |
| 栅极电荷量(Qg) | 28nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 670pF | |
| 输出电容(Coes) | 37pF | |
| 反向传输电容(Cres) | 10pF | |
| 开启延迟时间(Td(on)) | 12ns | |
| 关断延迟时间(Td(off)) | 74ns | |
| 导通损耗(Eon) | 180uJ | |
| 关断损耗(Eoff) | 170uJ | |
| 反向恢复时间(Trr) | 57ns | |
| 工作温度 | -40℃~+175℃ |
商品特性
- 高耐用性表现
- 10μs短路能力
- 正VCE（饱和）温度系数
- 电机控制效率高
- 并联运行时均流性能出色
应用领域
- 家用电器
- 电机驱动
