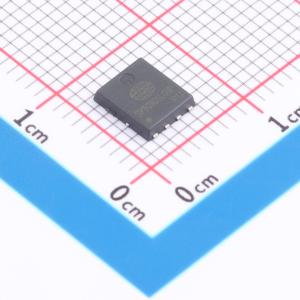

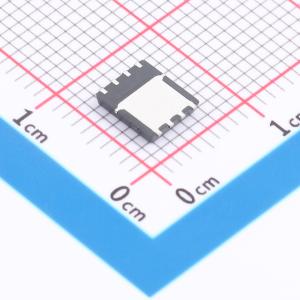

SP30N01LGNP
大电流SGT MOSFET产品
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 大电流SGT MOSFET产品，175℃结温，N沟道，耐压：30V，电流：210A，RDSON：0.95mR
- 品牌名称
- Siliup(矽普)
- 商品型号
- SP30N01LGNP
- 商品编号
- C54102083
- 商品封装
- PDFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 0.95mΩ@10V | |
| 耗散功率(Pd) | 130W | |
| 阈值电压(Vgs(th)) | 1.7V | |
| 栅极电荷量(Qg) | 52nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 3.062nF | |
| 反向传输电容(Crss) | 45pF | |
| 工作温度 | -55℃~+175℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.537nF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- 快速开关
- 低栅极电荷和导通电阻
- 铜夹工艺
- 先进的分裂栅沟槽技术
- 100%单脉冲雪崩能量测试
- 175℃结温
应用领域
- PWM应用
- 硬开关和高频电路
- 电源管理
