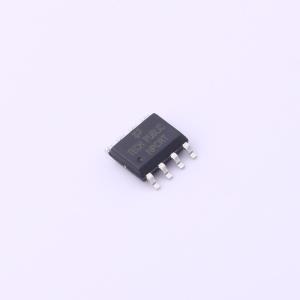

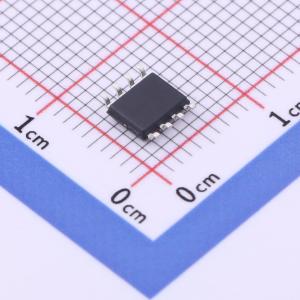

温馨提醒：图片仅供参考，商品以实物为准
TPM3067NPS8-4
1个N沟道+1个P沟道 耐压:30V 电流:7A 6A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 应用：电池保护。负载开关
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPM3067NPS8-4
- 商品编号
- C5123890
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 7A；6A | |
| 导通电阻(RDS(on)) | - | |
| 耗散功率(Pd) | 1.1W；1.7W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.67V；1.53V | |
| 栅极电荷量(Qg) | 4.8nC@15V；7.8nC@15V | |
| 输入电容(Ciss) | 846pF；429pF | |
| 反向传输电容(Crss) | 47pF；76pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 30V/20A
- 在VGS = 10V时，RDS(ON) = 5.9mΩ（最大值）
- 在VGS = 4.5V时，RDS(ON) = 7.9mΩ（最大值）
- 经过100% UIS + Rg测试
- 可靠且耐用
- 提供无铅和环保器件（符合RoHS标准）
应用领域
-电池保护-负载开关
