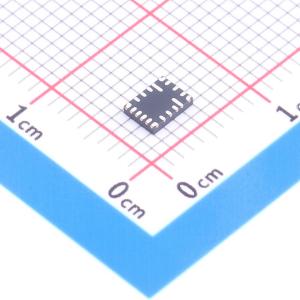

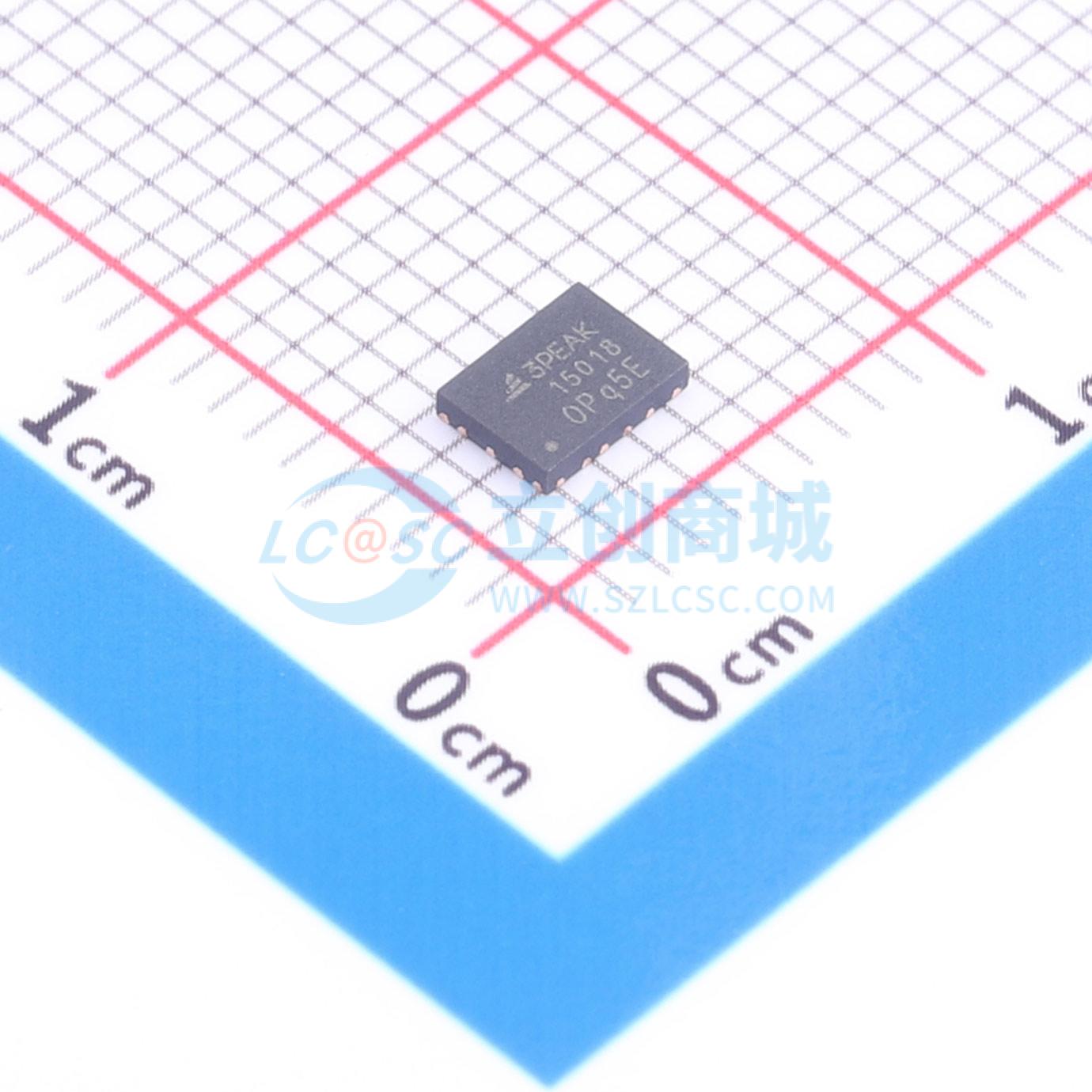

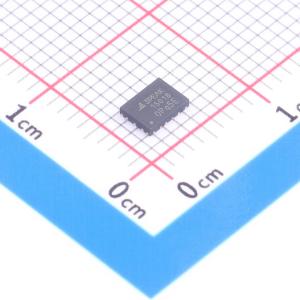

温馨提醒：图片仅供参考，商品以实物为准
TPE15018-QF5R
TPE15018-QF5R
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPE15018-QF5R
- 商品编号
- C53971320
- 商品封装
- QFN3x4-19
- 包装方式
- 编带
- 商品毛重
- 0.126克(g)
商品参数
参数完善中
商品概述
TPE1501x 是一款集成了受电设备接口和反激功率转换器的单片式以太网供电受电设备。该器件支持 IEEE 802.3af 标准接口，专为小型 13W 隔离式以太网供电应用而设计。受电设备接口具备 IEEE 802.3af 的所有功能，包括检测、分类、浪涌电流限制、工作电流限制以及 100V 热插拔 MOSFET。为实现小尺寸和高开关频率，TPE1501x 的反激转换器专门采用主动钳位初级侧调节反激拓扑设计。TPE1501x 也可配置为次级侧调节主动钳位反激拓扑，通过次级侧的光耦实现最佳调节。TPE15017 在轻载条件下自动吸收 15mA 脉冲电流作为维持功率特征电流，以保持与供电设备的连接，并在负载电流超过 MPS 阈值时关闭 MPS 电流。TPE15018 则禁用 MPS 功能。TPE1501x 采用 3mm × 4mm QFN-19 封装。
商品特性
- 兼容 802.3af 规范
- 100V 0.56Ω 受电设备输入 MOSFET
- 无需辅助绕组的主动钳位初级侧调节反激拓扑
- 通过光耦实现的主动钳位次级侧调节反激拓扑
- 0.36Ω 和 0.78Ω 集成式反激 MOSFET
- 可编程频率高达 650kHz
- 1.5A 开关电流限值
- 初级侧调节模式下的输出二极管补偿
- 可编程软启动时间
- 启动和保护期间的频率折返
- 轻载时维持功率特征
- 采用频率抖动降低电磁干扰
- 打嗝式过载保护、过压保护和过温保护
- 工作结温范围为 -40℃ ~ +125℃
- 采用 3 × 4 19 引脚 QFN 封装
应用领域
- 符合 IEEE 802.3af 标准的设备
- 安防摄像头
- 网络电话
- 无线局域网接入点
- 物联网设备
