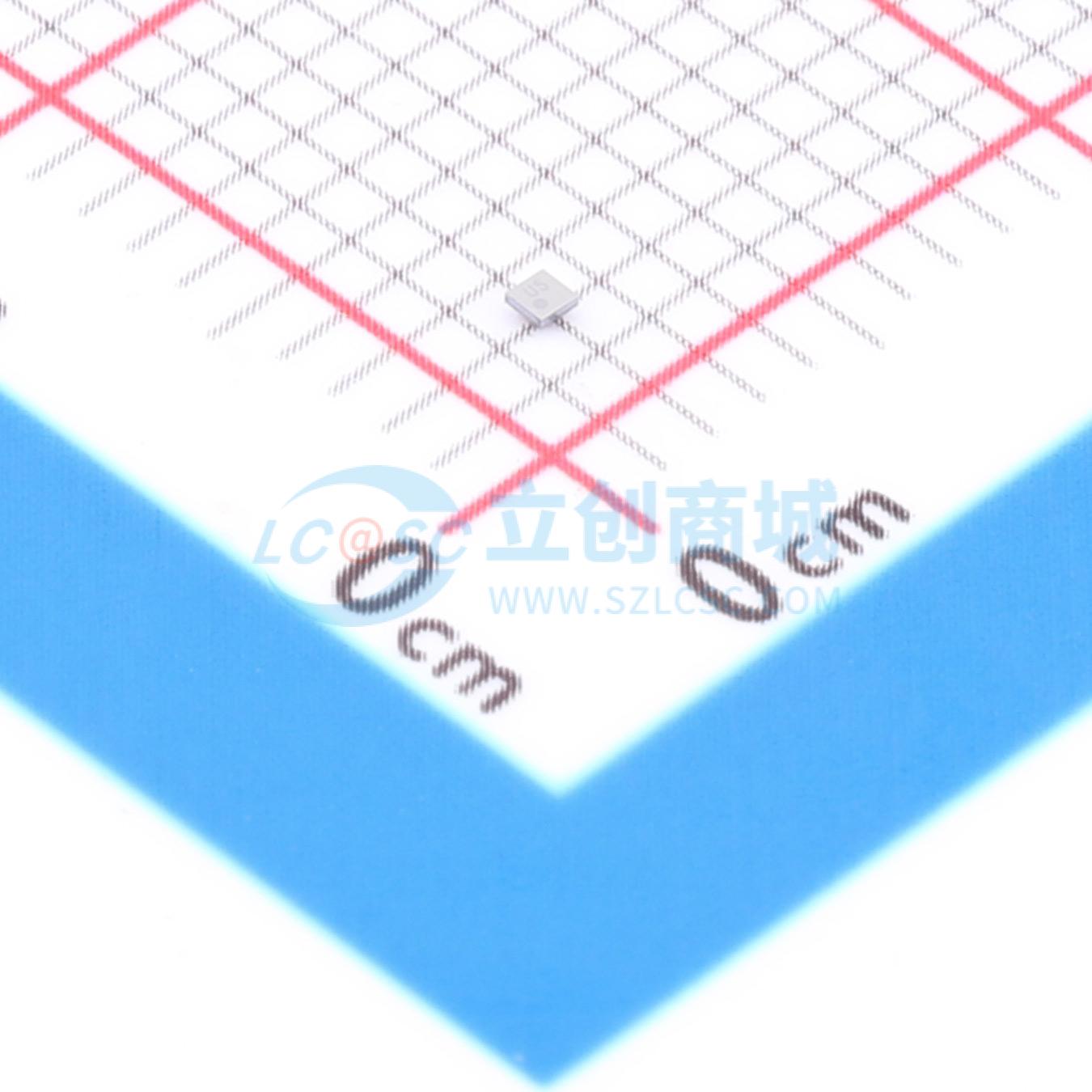

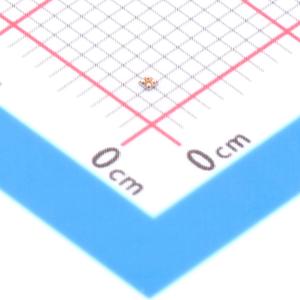

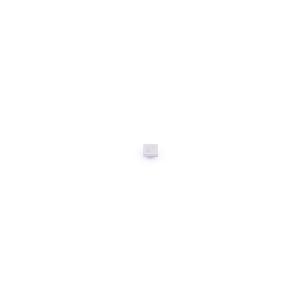

TMAG5230D5DYBHR

低功耗 Z 轴霍尔效应开关，适用于磁位置传感应用，支持全极性和单极性输出，采用超小尺寸 DSBGA 封装。

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TMAG5230D5DYBHR
商品编号: C53973157
商品封装: DSBGA-4
包装方式: 编带
商品毛重: 0.022克(g)

商品参数

商品概述

TMAG5230 是一款采用 WCSP 封装的低功耗 Z 轴霍尔效应开关，用于磁位置检测应用。TMAG5230 产品系列采用超小型 DSBGA(WCSP) 封装，支持全极和单极输出。这款器件支持高灵敏度阈值与各种采样率的多种组合，可实现灵活的系统设计，能够满足磁体选择、灵敏度和功率要求。器件输出类型可提供推挽输出，无需外部上拉电阻器，也可提供漏极开路输出，允许使用与 TMAG5230 电源不同的 IO 电压。漏极开路输出可支持高于 VCC 的电压，无需进行电源时序控制。

商品特性

电源电压范围:1.65V 至 5.5V
环境温度范围:-40℃ 至 125℃
提供全极、双路单极磁极检测选项
提供推挽、漏极开路两种输出类型
B > BOP 时有效输出状态为低电平 (VOL)
磁性工作点 (BOP) 范围为 2.4mT 至 24mT
具有 1.6µA 的低平均电流消耗
采样率范围为 1.25Hz 至 2.5kHz，可提供高达 20kHz 的额外采样率
采用业界通用的 4 引脚 DSBGA 封装

应用领域

平板电脑
智能手机
笔记本电脑
耳塞
AR/VR 眼镜
数码相机

	属性	参数值
	商品目录	霍尔开关
	类型	单极型
	工作电压	1.65V~5.5V
	工作点(Gs)	2.4mT
	释放点(Gs)	2mT

	属性	参数值
	输出电流	3mA
	工作电流	2.2uA
	输出类型	推挽
	采样频率	20Hz
	工作温度	-40℃~+125℃
