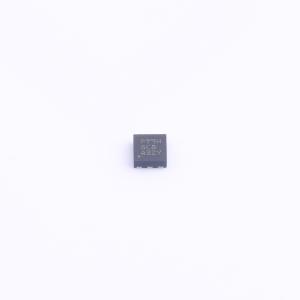

PTPS7E8101QWDRVRQ1

TPS7E81-Q1 是一款低静态电流的低压降（LDO）线性稳压器，设计用于汽车应用中连接电池，支持3V至40V的宽输入电压范围。可调配置输出范围为1.2V至38V，固定配置输出范围为1.8V至12V，可支持最高150mA的负载电流。空载时静态电流仅为2.8μA，适合为待机系统中的常电组件供电，例如微控制器（MCU）、栅极驱动器和控制器局域网（CAN）收发器。TPS7E81-Q1 在线路、负载和温度范围内可实现±1.2%的严格直流精度，可快速响应线路和负载瞬变，并在低压降工作状态下控制静态电流。TPS7E81-Q1 内置过流、过温以及过功率输出保护机制，保障LDO可靠运行，可在2.2μF至100μF的输出电容范围内稳定工作。TPS7E81-Q1 为固定输出和可调输出产品提供多种封装选择，包括2.0mm × 2.0mm 6引脚WSON（可湿性侧翼）(DRV-WF)、3.0mm × 4.9mm 8引脚HVSSOP (DGN)以及2.9mm × 2.8mm 5引脚SOT-23 (DBV)封装。

• 符合AEC-Q100汽车应用认证，温度等级1:工作环境温度范围-40℃ 至 +125℃，结温范围-40℃ 至 +150℃
• 输入电压范围:3.0V 至 40V（最大42V）
• 提供多种输出电压选项:固定输出1.8V 至 12V，可调输出1.2V 至 38V
• 输出电流最高可达150mA
• 在线路、负载和温度范围内精度为±1.2%
• 超低静态电流IQ:输出电流IOUT=0mA时为2.8μA
• 可使用2.2μF或更大容量的陶瓷电容保持稳定，等效串联电阻范围0Ω 至 1Ω
• 150mA输出下压差典型值为460mV
• 高电源抑制比(PSRR):1kHz下为70dB，100kHz下为45dB
• 具备过流、过功率和过温限制功能
• 提供多种封装可选:5引脚SOT-23 (DBV)、6引脚WSON (DRV)、8引脚HVSSOP (DGN)

• 汽车主机单元
• 混合动力、电动动力总成系统
• 前大灯
• 远程信息处理控制单元
• 车身控制模块 (BCM)
