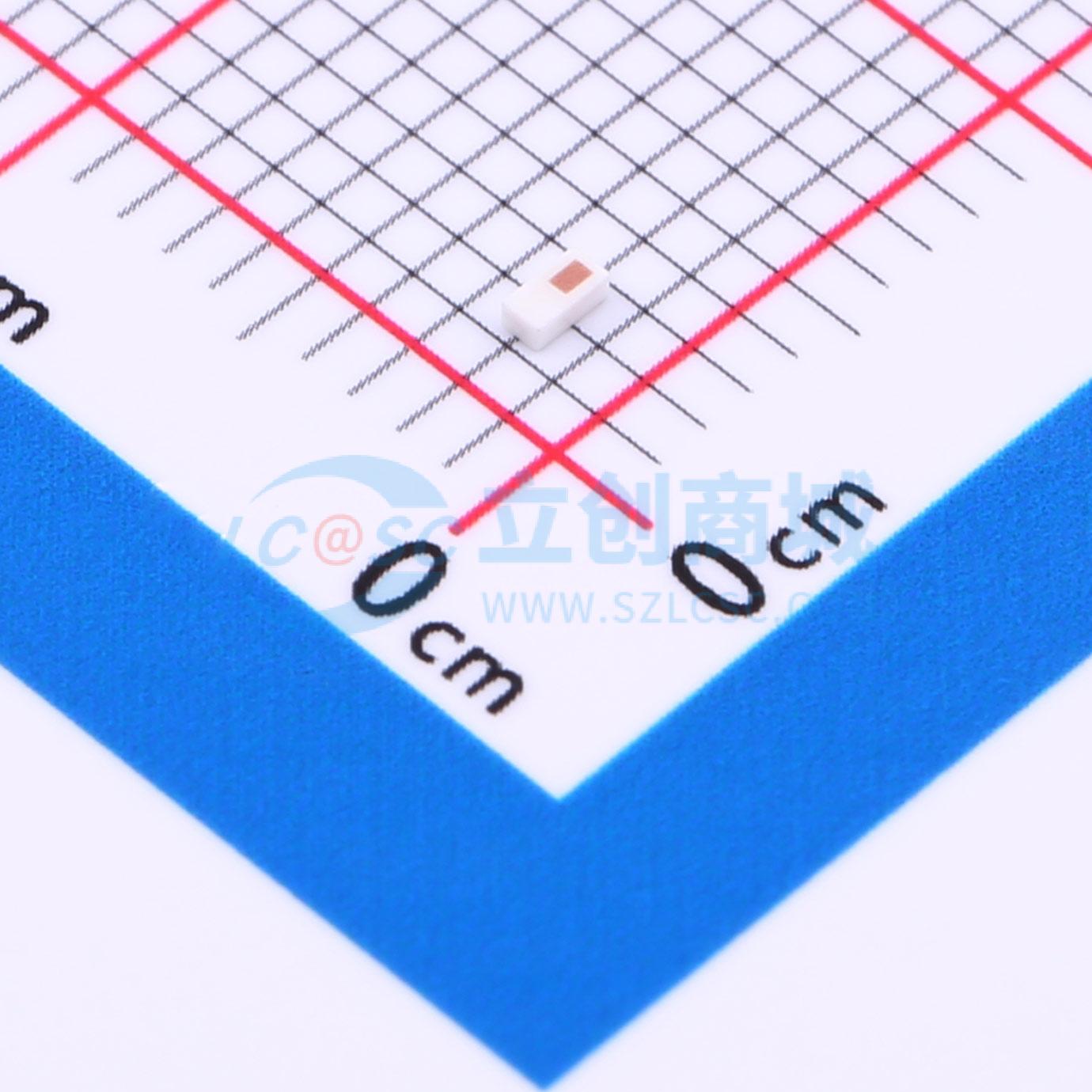

LF1608-A1R7NDAT/LF

多层芯片低通滤波器

超小型SMD类型，通带内损耗低，阻带内衰减高。符合RoHS标准。汽车级，符合AEC-Q200标准。

应用包括0.699至2.69 GHz的无线通信系统，包括WLAN卡、蓝牙模块等。

每卷数量（个）：4,000 工作温度范围：-40至+85°C 存储温度范围：-40至+85°C 存储期限：最长12个月 功率容量：最大4W

尺寸（长x宽）：1.6 x 0.8 mm 频率范围：1R7 = 1700 MHz 包装：T：卷带和卷盘，B：散装 焊接：无铅

端子配置：

• 输入
• 输出
• 接地

尺寸和推荐PCB板图案：

• 长度 (L)：1.6 ± 0.10 mm
• 宽度 (W)：0.8 ± 0.10 mm
• 厚度 (T)：0.6 ± 0.10 mm
• a：0.21 ± 0.05 mm
• b：0.22 ± 0.05 mm
• C：0.40 ± 0.05 mm
• d：0.30 ± 0.05 mm
• e：0.225 ± 0.05 mm
• f：0.65 ± 0.05 mm

根据PCB材料和厚度，线宽应设计为匹配50Ω的特性阻抗。

• 0.699~2.69 GHz 无线通信系统，包括WLAN卡、蓝牙模块等。
