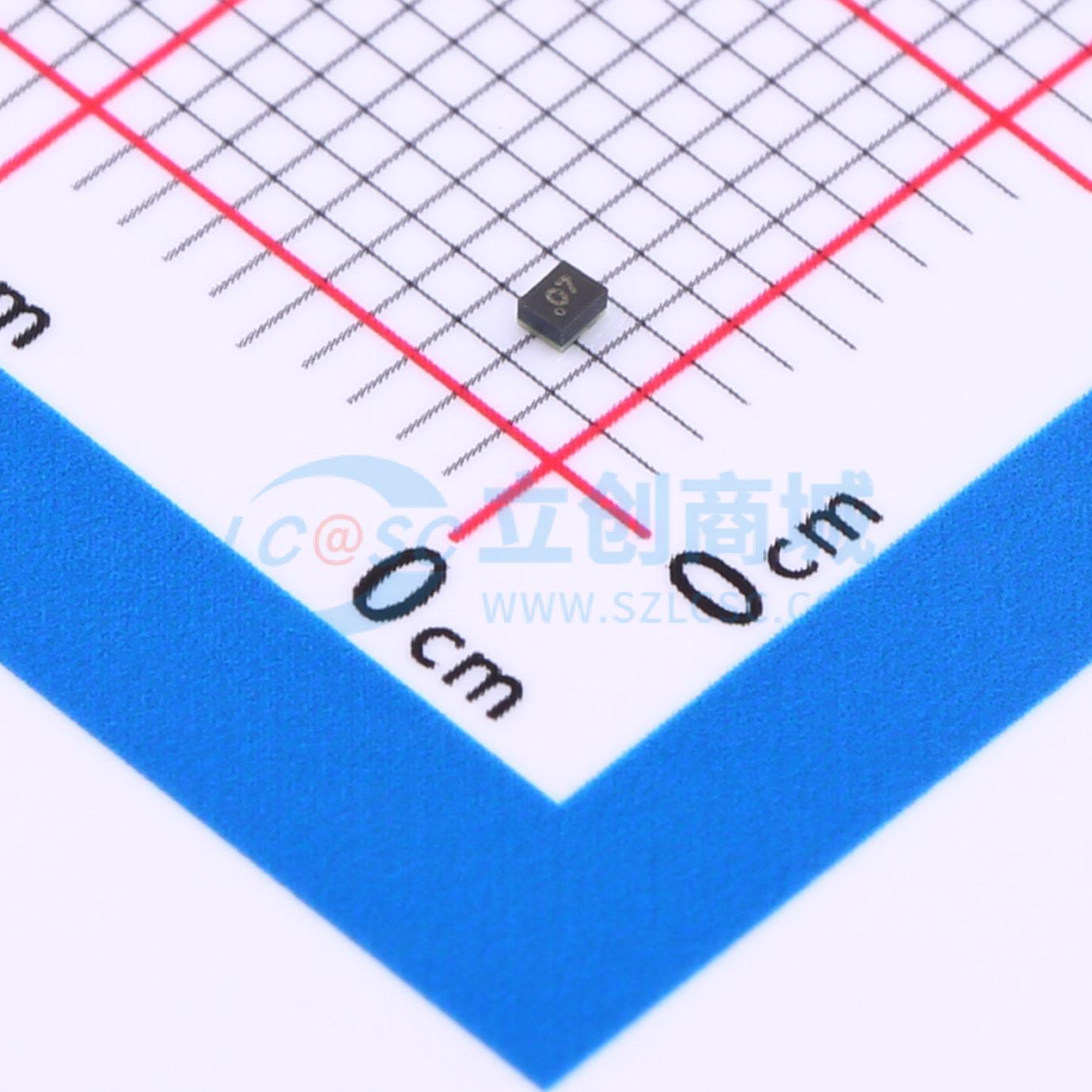

温馨提醒：图片仅供参考，商品以实物为准
RSFP2416E
用于LTE的Wi-Fi滤波器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款Wi-Fi频段滤波器，采用薄膜体声波谐振器（FBAR）技术设计。该产品可提供低插入损耗和陡峭的边缘，使Wi-Fi和LTE信号能够在同一设备中或彼此靠近的位置共存。通带内典型插入损耗小于1.4dB。在LTE频段38、7和41的典型抑制大于42dB，在LTE频段40的典型抑制大于41dB。对于芯片封装，使用先进的模块封装技术，实现了行业标准的1.1×0.9×0.6mm尺寸，包括凸块和倒装芯片。
- 品牌名称
- ROFS(诺思)
- 商品型号
- RSFP2416E
- 商品编号
- C5123302
- 商品封装
- SMD-5P,1.1x0.9mm
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | 带通 | |
| 衰减 | 37dB |
| 属性 | 参数值 | |
|---|---|---|
| 纹波 | 0.6dB | |
| 插入损耗 | 1.3dB | |
| 工作温度 | -25℃~+85℃ |
商品概述
RSFP2416E 是一种 Wi-Fi 频段滤波器，采用薄膜体声波谐振器 (FBAR) 技术设计。该产品可以提供低插入损耗和陡峭的裙边，以实现同一设备内或彼此靠近的 Wi-Fi 和 LTE 信号共存。通带内的典型插入损耗小于 1.4dB。在 LTE 频段 38 和 LTE 频段 7 及 41 的典型抑制大于 42dB，在 LTE 频段 40 的典型抑制大于 41dB。
对于芯片封装，RSFP2416E 使用先进的模块封装技术，实现了行业标准 1.1 x 0.9 x 0.6 毫米的尺寸，包括凸点和倒装芯片。
应用领域
- Wi-Fi带通滤波器使(LTE/TD-LTE)与Wi-Fi ISM频段应用如智能电表、便携热点和移动路由器能够共存。
