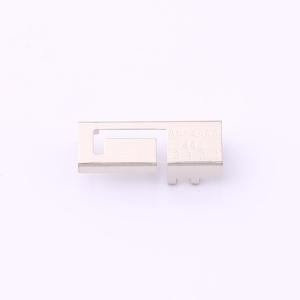

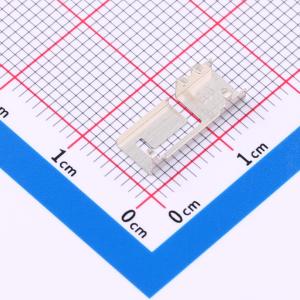

PRO-OB-440

2.4 GHz - Wi-Fi/BT/BLE 金属冲压天线

描述

2.4 GHz - Wi-Fi/BT/BLE 金属冲压天线13.75 X 5.23 X 3.53 毫米符合RoHS/RoHS II标准MSL等级1紧凑型低损耗材料高效率（η > 65%）高增益4.9 dB表面贴装器件应用:- 2.4 GHz - Wi-Fi/BT/BLE/ZigBee/ISM- 物联网, M2M- 工业物联网- 消费者物联网- 医疗物联网- 遥测- 无线遥控- 个人局域网 (PAN)- 工业/商业设备电气规格:- 工作频率: 2400 - 2500 MHz- 中心频率: 2450 MHz- 回波损耗: -6.9 dB- 极化方式: 线性- 峰值增益: 4.9 dBi- 效率: 65%- 阻抗: 50欧姆注意: 所有测试测量均在100X50毫米评估板（PRO-EB-450）上进行。性能取决于接地平面尺寸、调谐元件和应用环境。机械规格:- 天线尺寸: 13.75 X 5.23 X 3.53 毫米- 评估板尺寸: 100 X 50 毫米- 安装类型: 表面贴装环境规格:- 工作温度: -40℃ 至 +125℃- 存储温度: -40℃ 至 +125℃- 最高温度: 400℃- RoHS合规: 是- 保质期: 10年（符合欧盟指令2011/65/EU和2015/863）- MSL: 等级1，无限- 机械耐久性: 抗振动IEC/EN 60068-2-6, Fc测试；抗冲击IEC/EN 60068-2-27, Ea测试PCB布局:- 该天线设计为安装在接地平面上时达到最佳性能。- 天线下方不需要接地切割区域。- 在多层PCB中添加通孔以连接接地区域。- 确保NC焊盘和RF馈电焊盘周围的所有PCB层的接地间隙。- 将天线放置在PCB接地平面的一侧，使引脚1尽可能靠近布局角。- 实现π匹配网络以补偿实际实施中的不匹配。评估板轮廓与匹配电路:- 评估板具有任意大小100 X 50毫米，并包括一个SMA连接器。- 在天线旁边实现了一个匹配电路。- 设置的组件值为C1 = 1.5 nH, C2 = 0.5 pF, C3 = N/A。- 可以调整调谐以补偿实际实施中的谐振频率偏移。一般实施指南:- 如果可能，将天线与PCB边缘对齐。- 沿PCB外侧对齐引脚1 & 2，最好靠近一角。- 小型电气元件可以安装在天线禁入区内。- 分布周围的电气元件在从天线禁入区开始的地形斜坡下方。- 天线附近的塑料和金属部件可能会影响天线调谐和/或性能。- 在实际设备中实施后测量天线。

品牌名称

ABRACON

商品型号

PRO-OB-440

商品编号

C5122736

商品封装

SMD,13.8x5.2mm​

包装方式

编带

商品毛重

0.65克(g)
