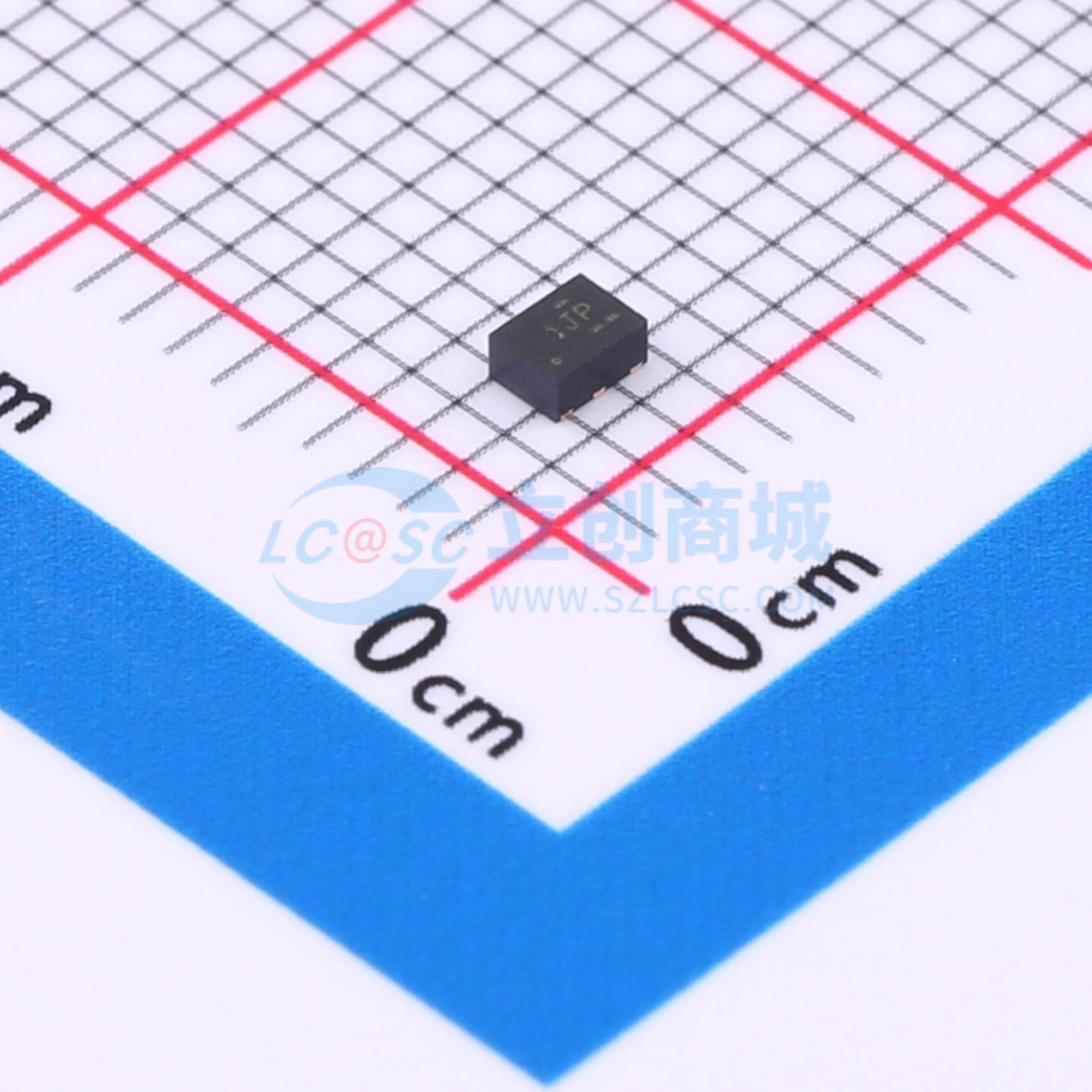

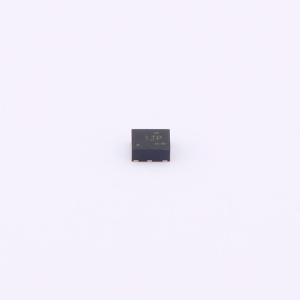

TPS92200D2RXLR

4V至30V输入电压、1.5A输出电流、带灵活调光选项的同步降压LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 4V至30V宽输入范围。集成150毫欧和90毫欧MOSFET，支持1.5A连续输出电流。超低关断电流：1微安。从负载到输出的超低放电电流：1微安。1MHz开关频率。最大占空比高达99%。峰值电流模式，内置补偿。灵活的调光选项：TPS92200D1：具有数字输入的PWM调光和具有模拟输入的模拟调光；TPS92200D2：具有数字输入的模拟调光。超低且精确的FB电压：99毫伏±3毫伏。全面保护功能：LED开路保护、LED+对地短路保护并自动重试、LED+和LED-短路保护并自动重试、采样电阻开路及对地短路保护并自动重试、带自动重试功能的热关断保护。SOT23（6）封装，VQFN-HR（6）封装。
品牌名称: TI(德州仪器)
商品型号: TPS92200D2RXLR
商品编号: C5122739
商品封装: VQFN-6-HR
包装方式: 编带
商品毛重: 0.018克(g)

商品参数

商品概述

4V至30V宽输入范围。集成150毫欧和90毫欧MOSFET，支持1.5A连续输出电流。超低关断电流：1微安。从负载到输出的超低放电电流：1微安。1MHz开关频率。最大占空比高达99%。峰值电流模式，内置补偿。灵活的调光选项：TPS92200D1：具有数字输入的PWM调光和具有模拟输入的模拟调光；TPS92200D2：具有数字输入的模拟调光。超低且精确的FB电压：99毫伏±3毫伏。全面保护功能：LED开路保护、LED+对地短路保护并自动重试、LED+和LED-短路保护并自动重试、采样电阻开路及对地短路保护并自动重试、带自动重试功能的热关断保护。SOT23（6）封装，VQFN-HR（6）封装。

应用领域

视频监控红外/白光LED驱动器
人脸识别红外LED驱动器
舞台照明LED驱动器
通用工业和商业照明
医用紫外LED驱动器
AA或锂离子电池充电器

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4V~30V
	开关频率	1MHz
	通道数	1
	输出电流	1.5A

	属性	参数值
	调光	模拟
	特性	过温保护(OTP)；过压保护(OVP)；短路保护(SCP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
