LT268D

LT268D 是一款是针对小尺寸MCU 屏所设计的Uart 串口屏控制芯片。其内部采用32bit M4 核心架构，主要的功能就是提供Uart 串口通讯，让主控端MCU 透过简易的指令就能轻易的将要显示到TFT 屏的内容传递给小尺寸MCU 屏上的TFT 驱动器（Driver），LT268D 内部硬件及程序提供图形处理功能，能够提升TFT 显示效率，及降低主控端MCU 处理图形显示的时间，LT268D 支持小尺寸MCU 接口的TFT 屏，通常是显示分辨率为 800*480（VGA）以内、提供16 位、8 位并口，或是SPI 串口的MCU 屏。 LT268D 内部的主频可达150MHz，含有508Kbytes Flash、256Kbytes SRAM，除了提供Uart 串口通讯，也提供一个QSPI Flash 接口，用来快速读取储存在外部SPI Flash 的图片、动画、字库等信息，LT268D 可以配合开发的PC 上位机软件（UI_Editor）、模拟软件（UI_Emulator），直接在电脑上进产品的UI 显示界面开发，其所支持的串口屏指令包括图片显示、GIF 动画显示、循环图片显示、开机画面显示、进度条显示、文字符串显示、二维码产生、音讯播放，及结合触控功能的效果等70 多个指令，除了提升显示效率外，也大幅缩短TFT 显示的开发周期。此外，LT268D 还提供多组的SCI（Uart）接口可以连接如蓝芽模块、WiFi 模块，另外包括USB 接口、SD 卡（SPI 模式），模拟输入AIN、PWM 及INT 中断等接口，这些也可以设置成普通IO 接口，同时自带RTC 时钟，丰富的功能增加了串口屏的实用与适用范围。 由于含有高容量的Flash、SRAM 及眾多IO 接口，LT268D 也可以將部分資源作为主控的MCU，將主控及TFT 显示功能由一顆LT268D 来完成，它非常适合用在有小尺寸TFT-LCD 屏的电子产品上，如用来取代原单色屏产品，或是增加产品质感、档次，不会造成产品原主控端MCU 太多的负担。

• 支持Uart 串口屏通讯、Boudrate 达115,200bps
• 内建高效32Bit M4 核MCU 解析串口屏指令，含有508KB Flash（用户可用到508KB）、256KB SRAM
• 可以支持16bit 并口、8bit 并口、SPI 串口的MCU 屏
• 支持外部QSPI/SPI Flash，可储存图片、动画、字库等信息
• 支持图片显示、GIF 动画显示、循环图片显示、开机画面显示、进度条显示、文字符串显示指令功能
• 支持画点、线、圆、三角形、矩形等绘图指令功能
• 支持二维码产生器功能
• 支持UartTFT_Tool 及UI_Editor 开发软件
• 支持电阻式触控屏、电容式触控屏
• 支持USB 更新程序及更新SPI Flash 数据功能
• 提供5~11 通道ADC 模拟输入、1 通道DAC 音频输出
• 提供QSPI、SPI 接口，及3 组Uart（SCI）接口
• 提供PWM/GPIO 输出、INT 输入
• 内建RTC 时钟
• 内建时钟信号源
• 工作电压：3.0~3.6V

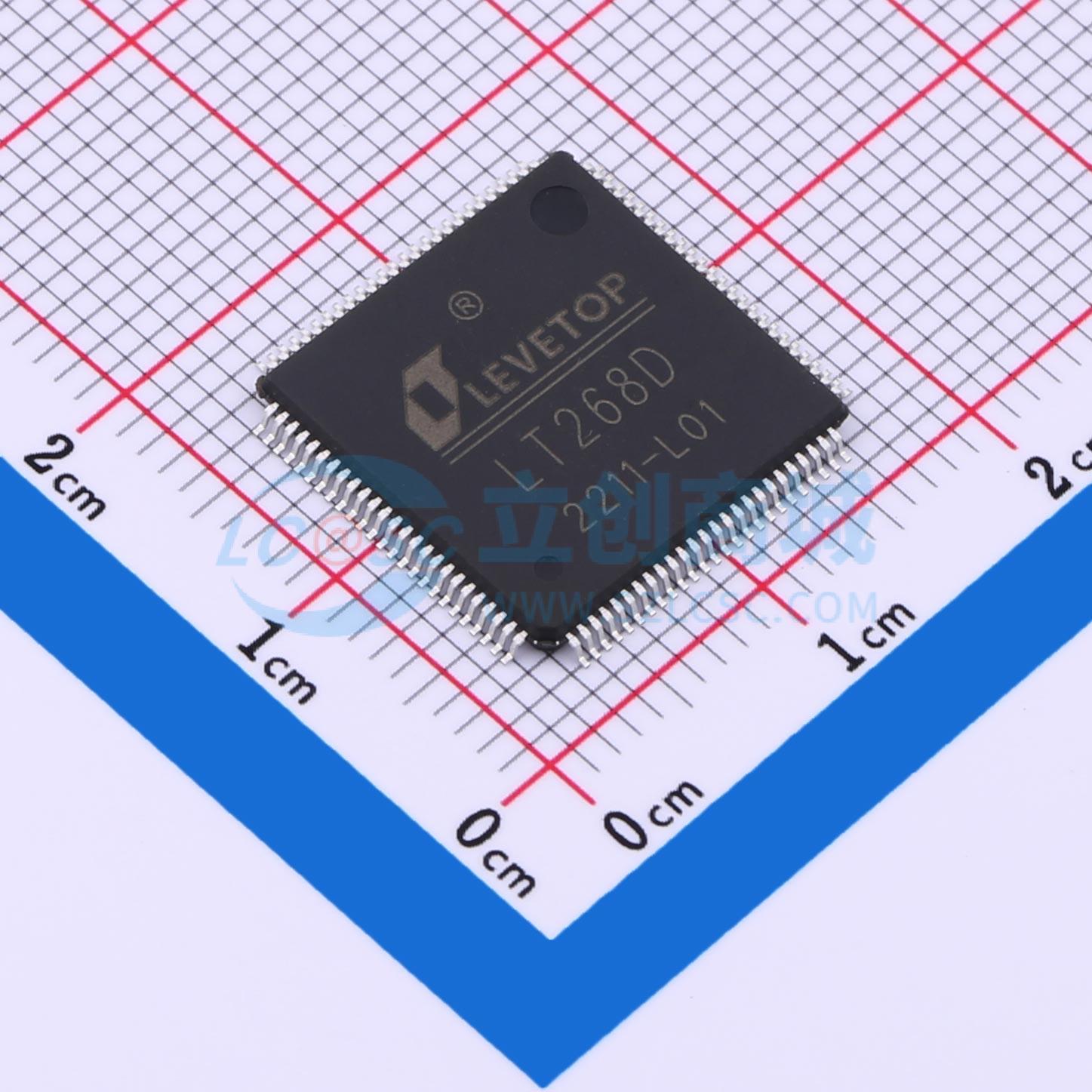

• LQFP-100Pin (14mm * 14mm)

• 各式小家电
• 智能家电
• 手持控制设备
• 工业控制板
• 电子仪器
• 医疗设备
• 小型检测设备
• 小电摩
• 个人医美
• 充电设备
• 水电表
• 带屏智能音箱
