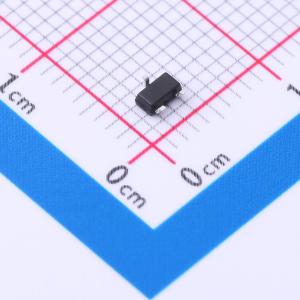

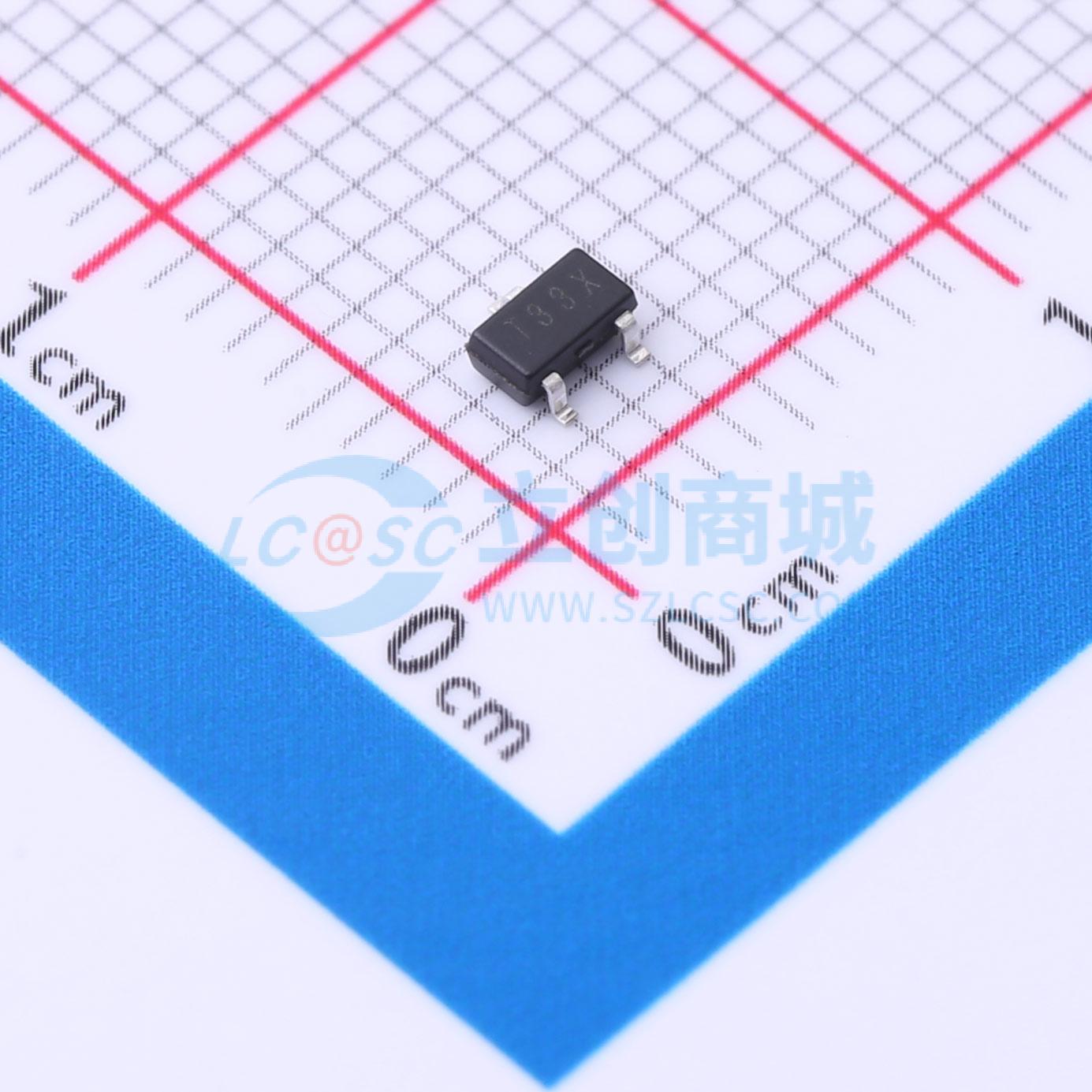

温馨提醒：图片仅供参考，商品以实物为准
TX4204
升压型 900mV~5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TX4204系列产品是一种低功耗、高效率、低纹波、工作频率高的PFM同步升压DC-DC变换器。仅需三个外部元件即可将低输入电池电压升压到所需的工作电压。输入电压范围为0.9-5V,输出电压可调范围为3.3V。最高工作频率为300KHz,低静态电流为15uA,输出精度为±2.5%,适用于网络系统、医疗设备、消费类电子产品等。
- 品牌名称
- XDS(芯鼎盛)
- 商品型号
- TX4204
- 商品编号
- C5122342
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
- 立创商城设计参考
- DCDC升压-(2)电源输入3V~7V-(1)输出5V以内方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 900mV~5V | |
| 输出电压 | 3.3V | |
| 输出电流 | - | |
| 开关频率 | 370kHz | |
| 工作温度 | -20℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 15uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | - |
商品概述
TX4204系列是一种低功耗、高效率、低纹波、高工作频率的PFM同步升压DC-DC变换器。该系列仅需三个外部元件，即可将低输入电池电压转换升压至所需的工作电压。
商品特性
- 输入电压：0.9~5V
- 输出电压：3.3V（可扩展）
- 转换效率：高达95%
- 最高工作频率：370KHz
- 低静态电流：15uA
- 输出精度：±2.5%
- 低纹波，低噪声
- 体积小
应用领域
- 网络系统
- 医疗设备
- 工业设备
- 消费类电子产品
- 使用1~3节干电池的电子设备
- 电子词典、数码相机
- 无线耳机、无线鼠标键盘
- 医疗器械、VCR、PDA等手持电子设备
