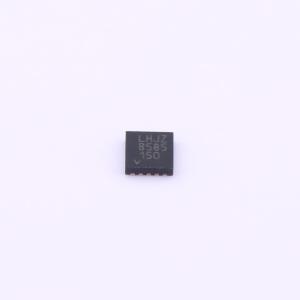

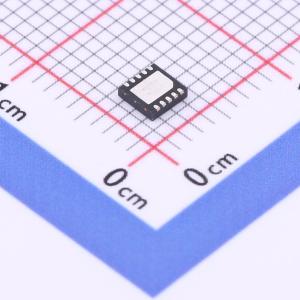

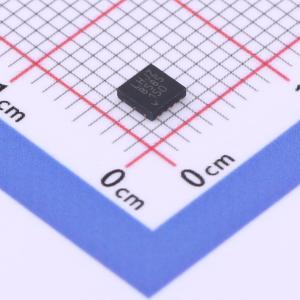

温馨提醒：图片仅供参考，商品以实物为准
LT8609AJDDM#WTRPBF
42V, 3A 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LT8609AJDDM#WTRPBF 是一款高效率、低静态电流的同步降压转换器,适用于宽输入电压范围（3.0V 至 42V）,能够提供最大 3A 的连续输出电流。该器件具有超低静态电流（2.5μA）,可在轻载条件下保持高效率。支持外部时钟同步,具有快速最小导通时间（45ns）,内部补偿,峰值电流模式控制,以及多种保护功能。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT8609AJDDM#WTRPBF
- 商品编号
- C5122347
- 商品封装
- DFN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~42V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 200kHz~2.2MHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.7uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LT8609/LT8609A/LT8609B是一款紧凑、高效、高速的同步单片降压开关稳压器，非开关静态电流仅为1.7µA。LT8609/LT8609A/LT8609B可提供3A的连续电流。突发模式操作可在极低输出电流下实现高效率，同时将输出纹波保持在10mVP-P以下。SYNC引脚允许与外部时钟同步，或进行扩频调制以实现低EMI操作。采用峰值电流模式拓扑的内部补偿允许使用小型电感器，可实现快速瞬态响应和良好的环路稳定性。EN/UV引脚具有精确的1V阈值，可用于设置VIN欠压锁定（UVLO）或关断器件。TR/SS引脚上的电容可在启动期间设置输出电压的上升速率，而PG标志可在可调输出器件的VOUT处于编程输出电压的±8.5%范围内或固定输出器件的VOUT处于编程输出电压的±7.5%范围内以及出现故障情况时发出信号。LT8609A具有较慢的开关边沿，可降低EMI辐射。LT8609B仅在脉冲跳跃模式下工作。
商品特性
- 宽输入电压范围：3.0V至42V
- 超低静态电流突发模式操作：将12VIN调节至3.3VOUT时<2.5µA
- 输出纹波<10mVP-P
- 高效2MHz同步操作：从12VIN输入、输出5V且输出电流为1A时效率>93%
- 最大连续输出电流3A
- 快速最小开关导通时间：45ns
- LT8609A提供固定3.3V和5V输出
- 可调节且可同步：200kHz至2.2MHz
- 用于低EMI的扩频频率调制
- 允许使用小型电感器
- 低压差峰值电流模式操作
- 精确的1V使能引脚阈值
- 内部补偿
- 输出软启动和跟踪
- 小型10引脚MSOP封装、16引脚MSOP封装或带可焊侧沿的10引脚3mm×3mm DFN封装
- 通过AEC-Q100汽车应用认证
应用领域
- GSM收发器
- 通用降压应用
- 低EMI降压应用
