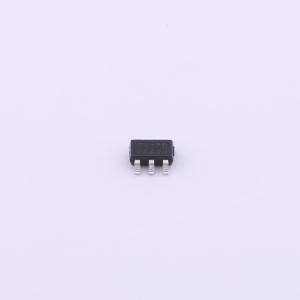

温馨提醒：图片仅供参考，商品以实物为准
TD6817D
1.5MHz 2A 同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TD6817D是一款同步、电流模式、降压调节器。它可以在2.5V至6V的输入电压范围内工作,提供高达2A的连续输出电流。内部集成的P-Channel和N-Channel MOSFET提供了高效率。在轻载条件下,调节器以低频率运行以维持高效率和低输出纹波。该器件还具有多种保护功能,包括欠压锁定、短路保护、热保护等。
- 品牌名称
- Techcode(泰德)
- 商品型号
- TD6817D
- 商品编号
- C5122434
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~6V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TD6817D是一款同步电流模式降压稳压器。它可将2.5V至6V的输入电压降至低至0.6V的输出电压，并且能够提供高达2A的负载电流。
商品特性
- 2.5V至6V的工作输入范围
- 高达2A的输出电流
- 高达94%的峰值效率
- 轻载时高效率（>85%）
- 内部软启动
- 1.5MHz开关频率
- 输入欠压锁定
- 短路保护
- 热保护
- 热插拔保护
- 采用SOT23 - 5无铅封装
应用领域
- 机顶盒
- 存储设备
- GPU/DDR电源
- 电信/网络系统
- 5V或3.3V负载点转换
