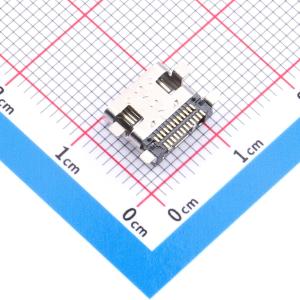

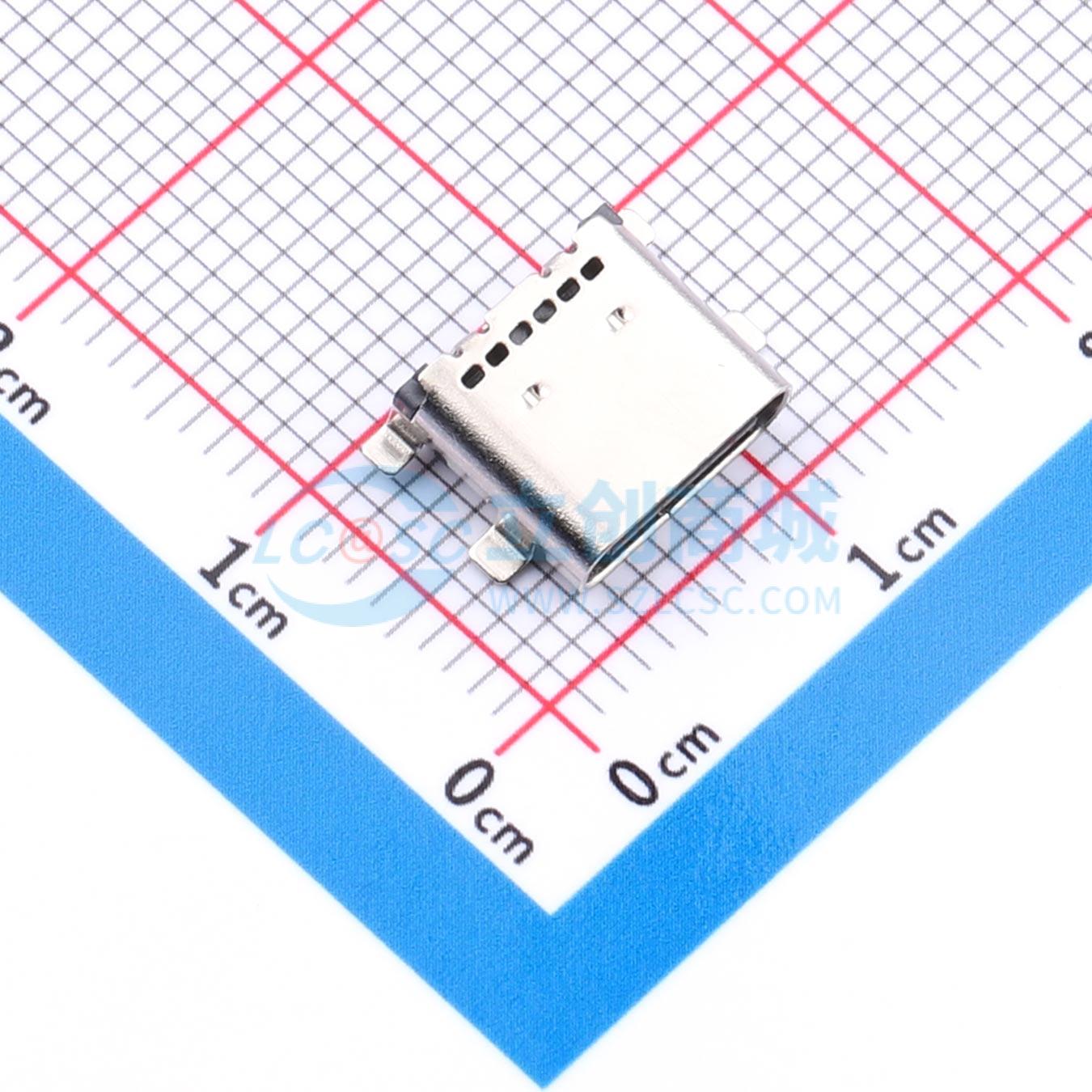

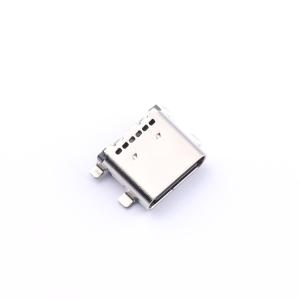

温馨提醒：图片仅供参考，商品以实物为准
918-318K2023F40014
Type-C 母 卧贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TYPE-C 卧贴 24PIN L7.9
- 品牌名称
- 精拓金
- 商品型号
- 918-318K2023F40014
- 商品编号
- C53924470
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.879克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB连接器 | |
| 连接器类型 | Type-C | |
| 公母 | 母 | |
| 安装方式 | 卧贴 | |
| 触点数量 | 24P | |
| 端口数量 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 - 电源 | 5A | |
| 额定电压 | 20V | |
| 插拔寿命 | 1万次 | |
| 体长(L) | 7.9mm | |
| 工作温度 | -30℃~+85℃ |
商品特性
- 材质：
- 胶芯：LCP + 30%玻璃纤维，UL94V - 0
- 端子：高导铜C7025，厚度0.15mm
- 外壳：SUS304，厚度0.30mm
- 中夹片：SUS301，厚度0.15mm
- 额定电压：20V
- 额定电流：5A
- 接触阻抗：40mΩ MAX（初始值），50mΩ MAX（测试后）
- 绝缘阻抗：100MΩ MIN
- 耐压测试：100V AC R.M.S.
- 整体插入力：5 - 20N（初始），5 - 20N（耐久后）；整体拔出力：8 - 20N（初始），6 - 20N（耐久后）
- 耐久：10000次
- 耐高温：SMT回流焊（峰值260 ± 5℃），塑胶不能有起泡、融胶等不良，变色、翘曲变形在公差范围以内
- 产品须做焊锡测试，粘锡面积达到95%以上
- 盐雾测试：48H MIN
- 工作温度：-30℃ ~ +85℃
