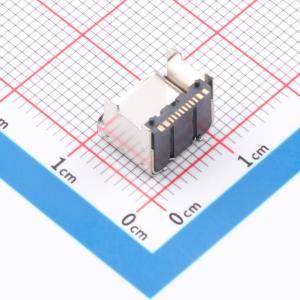

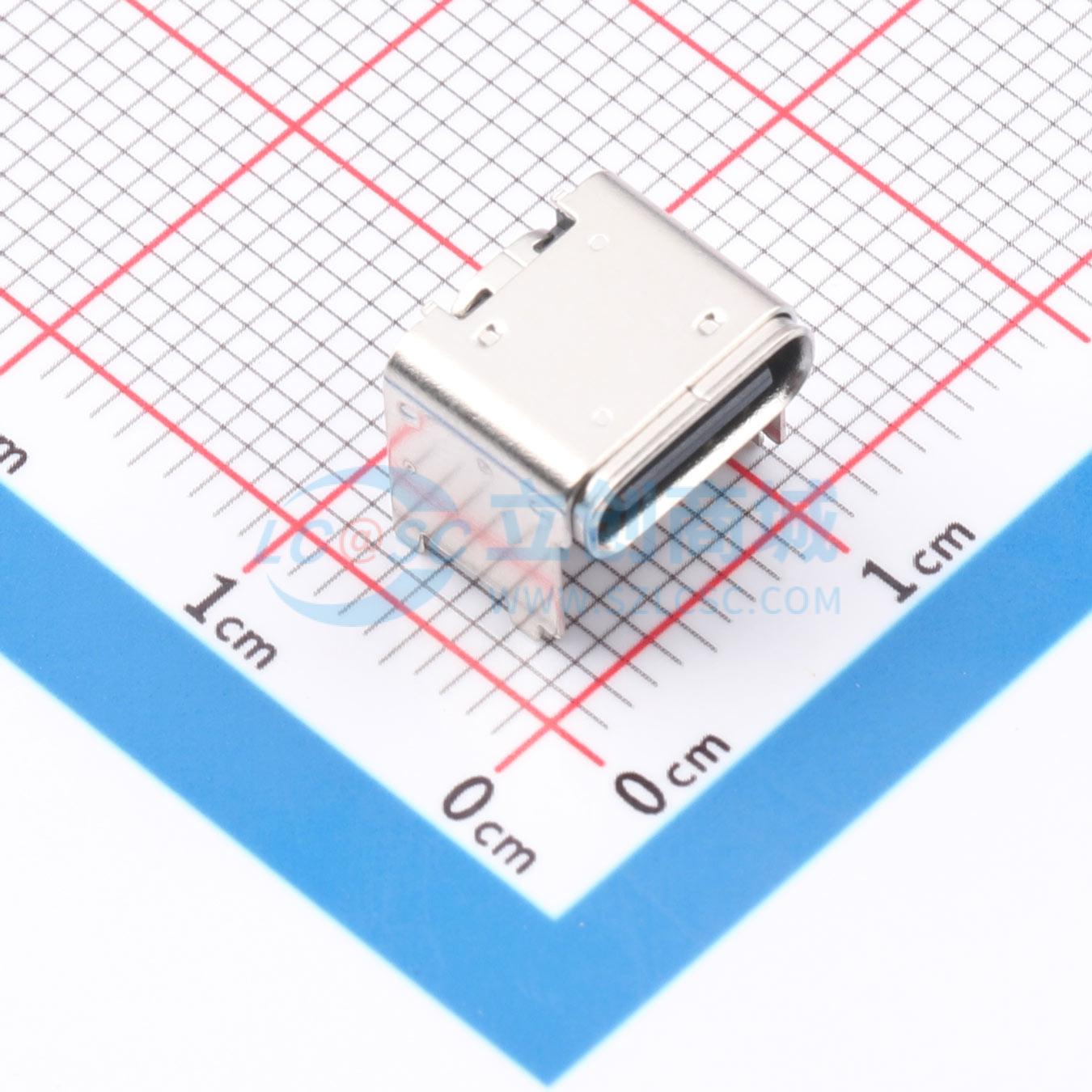

918-418K2023S40096
Type-C 母 卧贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TYPE-C 卧贴加高 16PIN L8.0
- 品牌名称
- 精拓金
- 商品型号
- 918-418K2023S40096
- 商品编号
- C53924473
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB连接器 | |
| 连接器类型 | Type-C | |
| 公母 | 母 | |
| 安装方式 | 卧贴 | |
| 触点数量 | 16P |
| 属性 | 参数值 | |
|---|---|---|
| 端口数量 | 1 | |
| 额定电流 - 电源 | 5A | |
| 插拔寿命 | 1万次 | |
| 胶芯颜色 | 黑色 | |
| 工作温度 | 0℃~+50℃ |
商品概述
原材料方面，塑胶采用LCP黑色，端子为0.15厚铜合金C7025，外壳是不锈钢304，卡勾为不锈钢301。电镀方面，端子为半金镍，外壳镀哑镍。机械性能上，插入力为5～20N，拔出力在寿命测试前为8～20N、测试后为5～20N，耐插拔为500次/H、10000次，工作温度为0℃~+50℃，储存温度为 -20℃~60℃。电气性能方面，额定电流为5A，接触阻抗在寿命测试前最大40m、测试后最大50m，耐高压为100V AC 1分钟以上，无击穿和电弧，绝缘阻抗最小100M。环境性能上，产品符合ROHS要求，盐雾测试条件为温度35±2℃、湿度95 - 98%、PH值6.5 - 7.2，针对外壳表面以及镀金区测试24H。焊接工艺推荐使用回流焊，产品耐温260度、8S。
商品特性
- 插入力5～20N
- 拔出力：寿命测试前8～20N，寿命测试后5～20N
- 耐插拔500次/H，10000次
- 工作温度0℃~+50℃
- 储存温度 -20℃~60℃
- 额定电流5A
- 接触阻抗：寿命测试前40m Max.，寿命测试后50m Max.
- 耐高压100V AC 1分钟Min.，无击穿，无电弧
- 绝缘阻抗100M Min.
- 产品符合ROHS要求
- 盐雾测试：温度35±2℃，湿度95 - 98%，PH值6.5 - 7.2，外壳表面以及镀金区24H
- 耐温260度，8S
