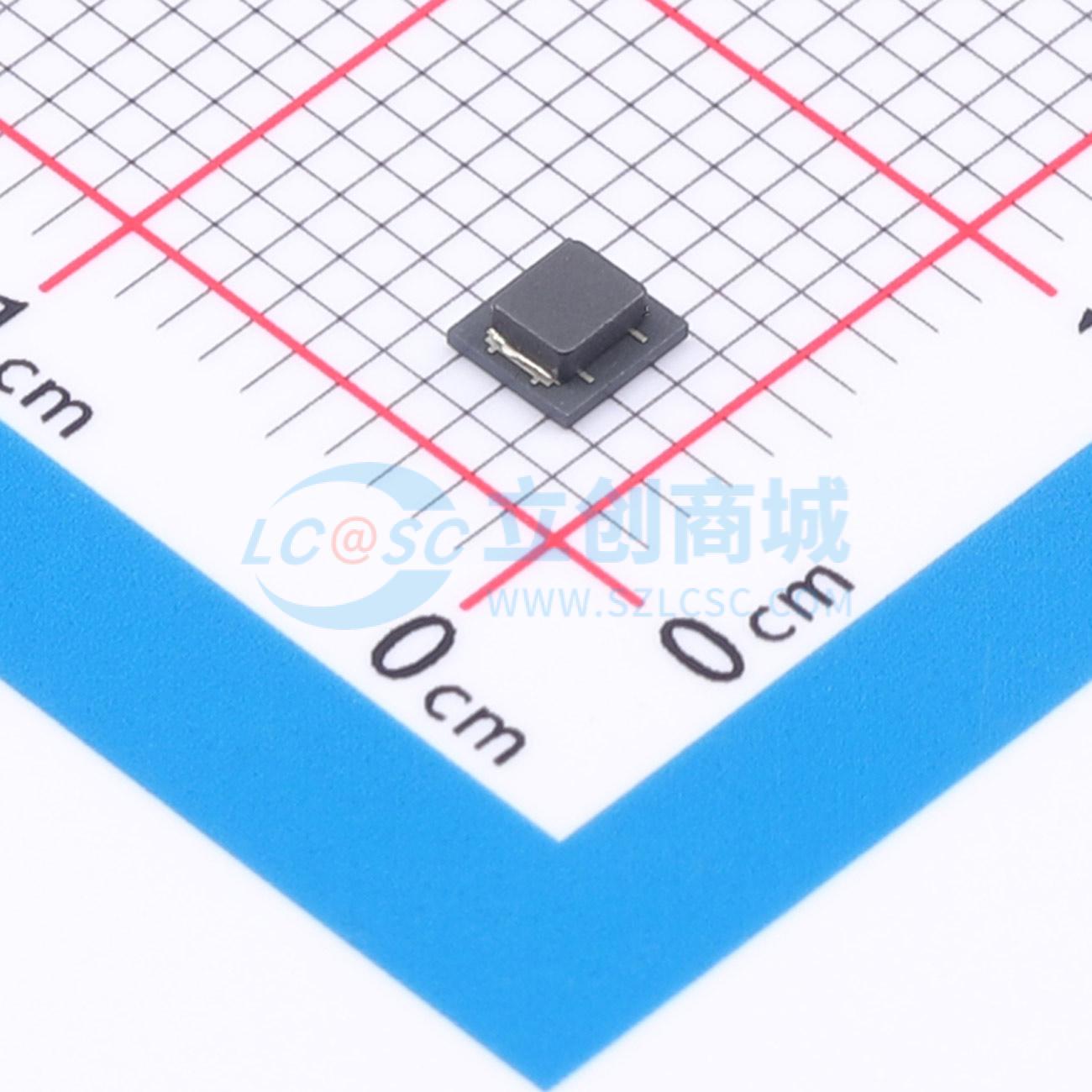

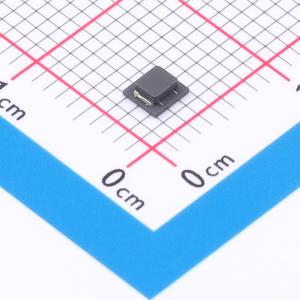

GM6503BAMLZ-R7
高效率小尺寸降压电源模块，采用内部补偿峰值电流模式控制，具备宽带宽和快速动态响应
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GM6503BAMLZ-R7是一个小体积、非常小、高效同步3A降压直流/直流电源模块，从2.5V到5.5V的输入电源运行。该电源模块使用固定开关频2.4MHz进行内部补偿的峰值电流模式控制，最小开关时间低至22ns，通过较小的外部组件实现快速瞬态响应。 芯片调节输出电压低至500mV，精度为±1%。非常适合对电源纹波幅度有要求的系统供电。可运用于光通信、服务器、电信 、汽车、工业、通信 分布式直流供电（POL） FPGA、ASIC、μP 核心用品 电池供电系统等。
- 商品型号
- GM6503BAMLZ-R7
- 商品编号
- C53924059
- 商品封装
- LGA-8(2.8x3)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 输出电流 | 3A | |
| 开关频率 | 2.4MHz | |
| 工作温度 | -40℃~+125℃ | |
| 同步整流 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护；工作状态指示 |
商品概述
GM6503B是一个非常小、高效同步3A降压直流/直流电源模块，从2.5V到5.5V的输入电源运行。该电源模块使用固定开关频率2.4MHz进行内部补偿的峰值电流模式控制，最小开关时间低至22ns，通过较小的外部组件实现快速瞬态响应。GM6503B在低噪声的强制连续模式下运行，非常适合对电源纹波幅度有要求的系统供电。芯片调节输出电压低至500mV，精度为±1%。其他功能包括电源良好、输出过压保护、短路保护、热关机以及100%占空比工作。该器件为8引脚2.8mm × 3.0mm × 1.3mm LGA封装，带有裸露的焊盘，具备低热阻特性。
商品特性
- 输入电压：2.5V ~ 5.5V
- 输出电压：0.5V ~ VIN
- 输出电流：3A
- ±1%全温度范围输出电压精度
- 开关频率：2.4MHz
- 内部补偿峰值电流模式控制
- 22ns最小导通时间
- 宽带宽、快速动态响应
- 精确1.1V使能阈值
- 100%占空比工作模式
- 电源良好
- 热限制
- 结温范围为TJ = -40°C ~ +125°C
应用领域
- 光通信
- 服务器
- 电信
- 汽车
- 工业
- 通信
- 分布式直流供电（POL）
- FPGA、ASIC、μP核心用品
- 电池供电系统
