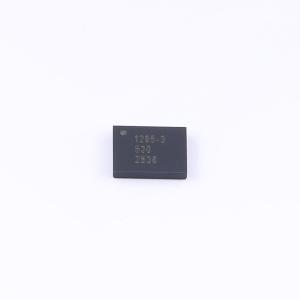

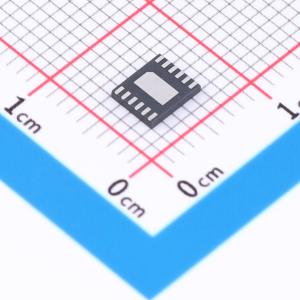

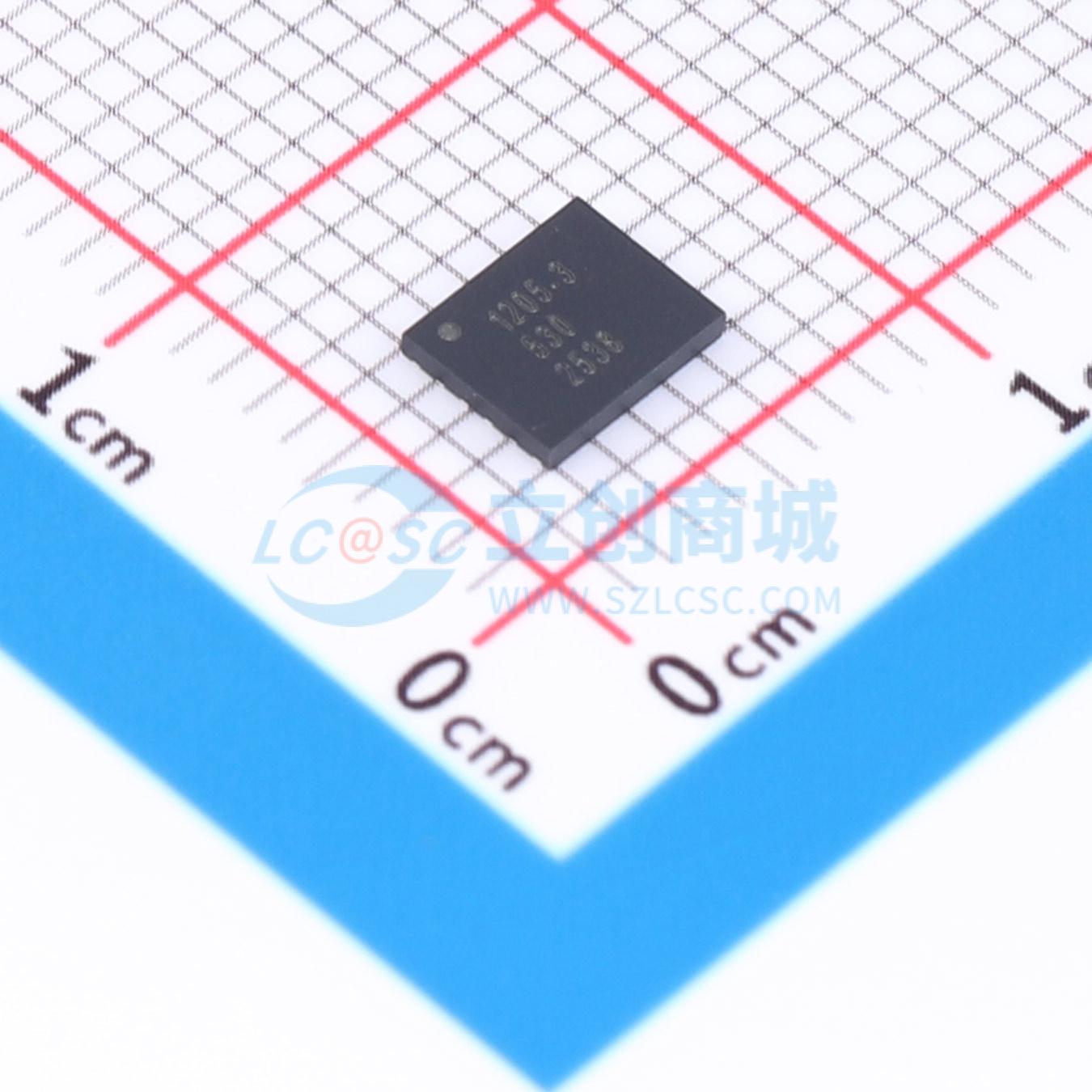

GM1205ACPZ-3-R7
超低噪声、超高PSRRLDO，具备可编程电流限值、快速启动和可编程电源良好信号，可并联降低噪声和增加电流
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GM1205ACPZ-3-R7是一款高性能低压差线性稳压电源，可提供500mA输出电流。压差：180mV。超低噪声：1.8µVRMS。PSSR（电源抑制比）：62dB(在 2MHz)。可用于RF电源、PLL、VCO、混频器、低噪声放大器(LNA) 超低噪声仪表及工业相机 、高速/高精度数据转换器 医疗成像、超声诊断 红外传感 高精度电源 、用于开关电源的后置稳压电源 。
- 商品型号
- GM1205ACPZ-3-R7
- 商品编号
- C53924061
- 商品封装
- PMSOP-12
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 使能控制；工作状态指示；短路保护；可调限流；热关断；输入欠压保护 |
商品概述
GM1205是一款高性能低压差线性稳压电源，采用超低噪声和超高电源抑制比（PSRR）架构，为对噪声敏感的信号采集和无线通信应用供电。它被设计为一个高性能电流基准后跟随一个高性能电压缓冲器，可轻松通过并联进一步降低噪声、增加输出电流并改善PCB上的散热。GM1205可在180mV典型压差电压条件下提供500mA电流。正常工作静态电流典型值为3.1mA，停机模式下低于1µA。该器件通过片外电阻调节输出电压，能在宽输出电压范围（1V至15V）内保持单位增益工作，从而提供几乎恒定的输出噪声、PSRR、带宽和负载调整率，且这些性能与输出电压无关。此外，该稳压电源还具备可编程电流限值、快速启动和用于指示输出电压调节的可编程电源良好信号。GM1205采用10µF（最小值）陶瓷输出电容即可实现稳定。内置保护功能电路包括内部电流限制和过热保护。GM1205采用耐热性能增强型10引脚、12引脚3mm×3mm DFN封装和12引脚4mm×4.9mm DFN封装。其中12引脚DFN封装的VIOC跟随功能可控制前级开关电源输出电压，以维持GM1205恒定的压差，从而实现最小化功耗。
商品特性
- 超低RMS噪声：1.8µVRMS
- 超低点噪声：6nV/√Hz（在10kHz）
- 超高PSRR：120dB（在100Hz），62dB（在2MHz）
- 输出电流：500mA
- 宽输入电压范围：2.6V至20V
- 单个SET pin电容改善噪声和PSRR
- 100µA SET引脚电流：±1%初始精度
- 单个SET pin电阻器设置输出电压
- 可编程电流限值
- 低压差电压：180mV
- 输出电压范围：1V至15V
- VIOC调整前级电源电压以实现最小功耗（DFN12封装）
- 可编程电源良好
- 快速启动能力
- 高精度使能/欠压闭锁
- 可并联多个器件以降低噪声和提供较高的电流
- 第二重保护功能：内部电流限制
- 最小输出电容：10µF（陶瓷）
- 10引脚和12引脚3mm×3mm DFN封装
- 12引脚4mm×4.9mm DFN12封装可管脚兼容MSOP12
应用领域
- RF电源、PLL、VCO、混频器、低噪声放大器（LNA）
- 超低噪声仪表及工业相机
- 高速/高精度数据转换器
- 医疗成像、超声诊断
- 红外传感
- 高精度电源
- 用于开关电源的后置稳压电源
