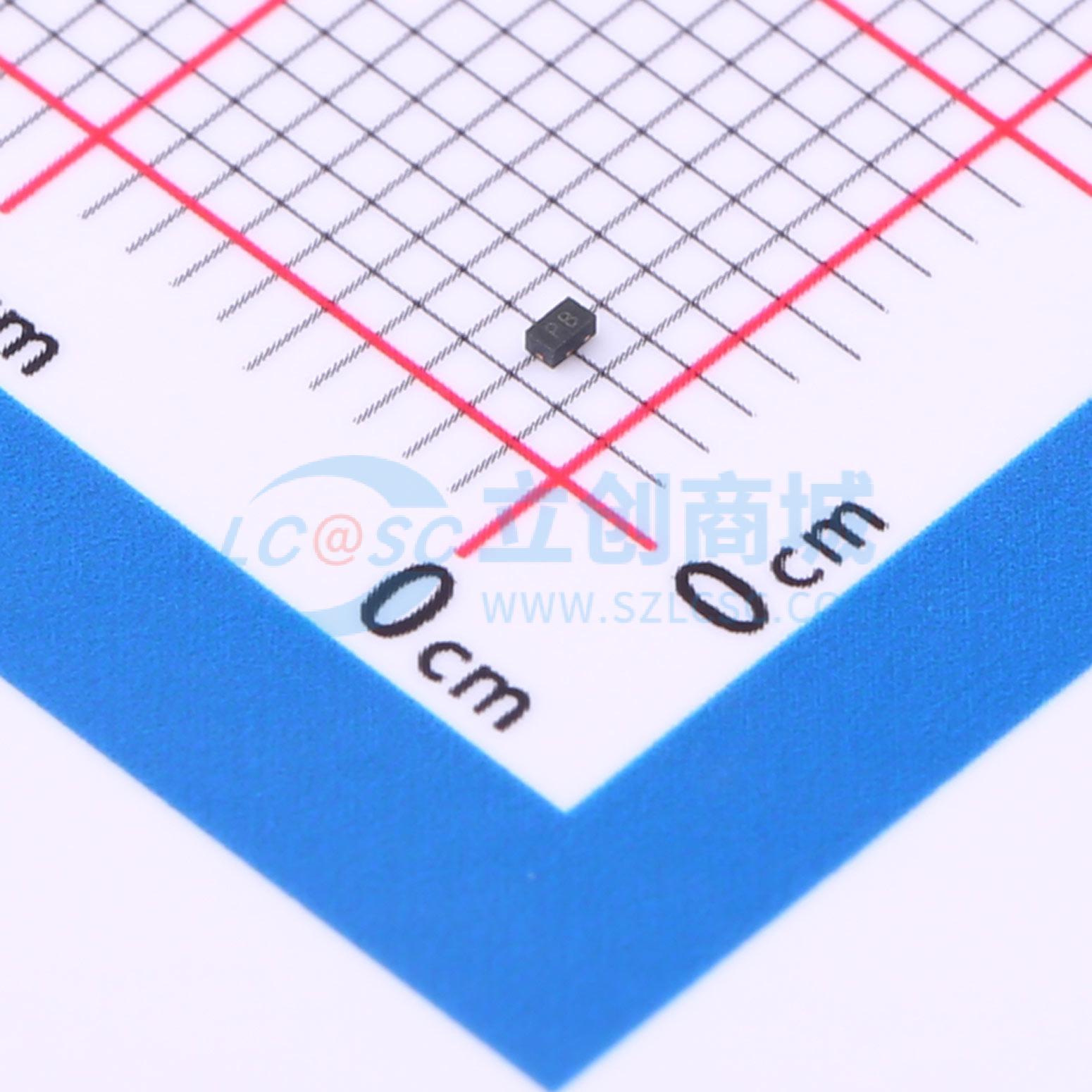

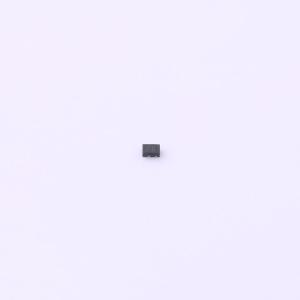

温馨提醒：图片仅供参考，商品以实物为准
PTN102L6M5B6
双向TVS 5V截止 峰值脉冲电流：6A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：65瓦峰值脉冲功率 (tp = 8/20μs)。 双向配置。 固态硅雪崩技术。 低钳位电压。 低泄漏电流。 IEC 61000-4-2 ±25kV接触，±25kV空气。应用：基于微处理器的设备。 个人数字助理 (PDA)
- 品牌名称
- prosemi(普罗森美)
- 商品型号
- PTN102L6M5B6
- 商品编号
- C5121808
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 65W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 6pF |
商品特性
- 峰值脉冲功率65W（tp = 8/20μs）
- 双向配置，固态硅雪崩技术
- 低钳位电压
- 低漏电流
- IEC 61000-4-2标准：接触放电±25kV，空气放电±25kV
- IEC 61000-4-4（电快速瞬变脉冲群）：40A（5/50ns）
- IEC 61000-4-5（浪涌）：6A（8/20μs）
应用领域
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式机和服务器
- 便携式仪器
- 寻呼机
- 外围设备
