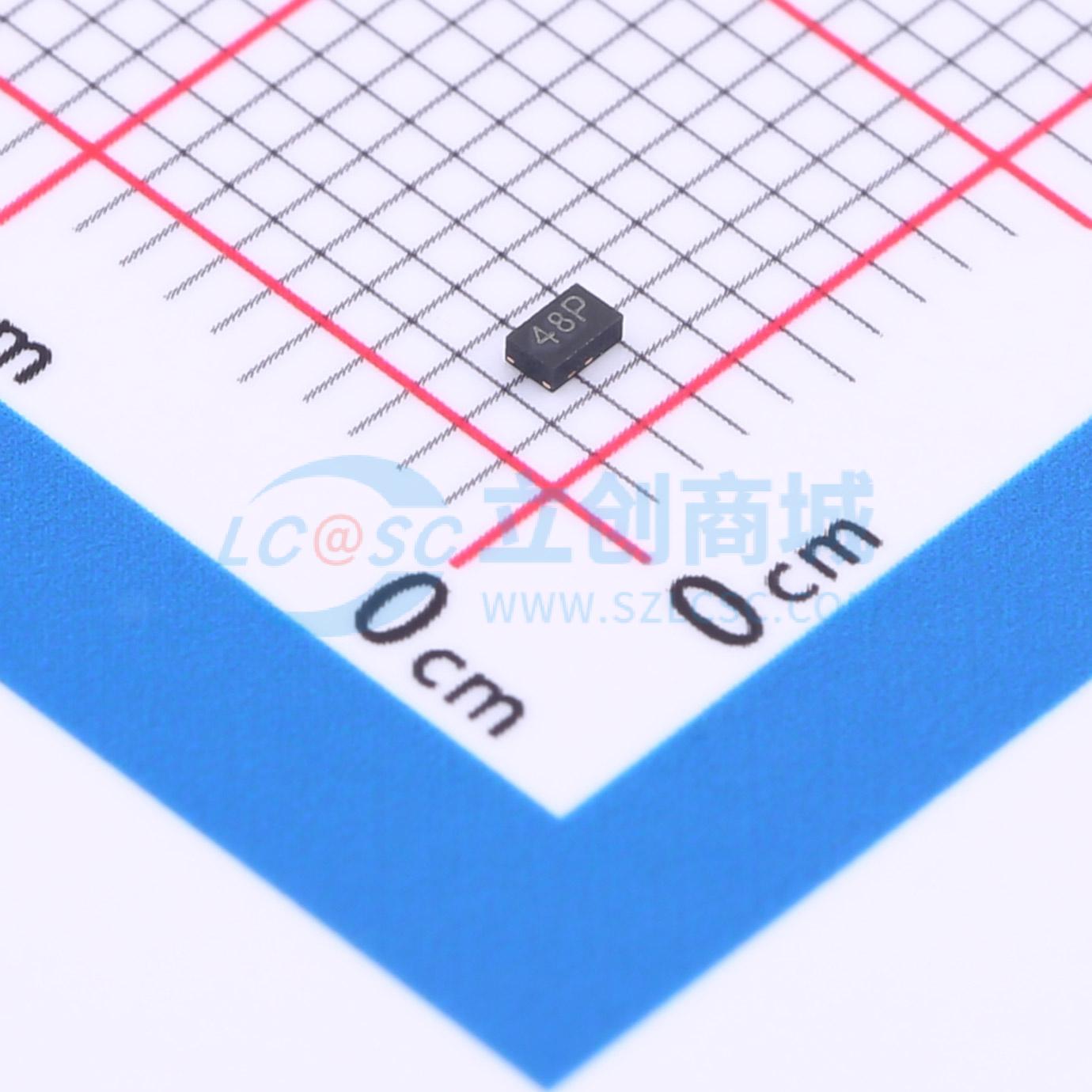

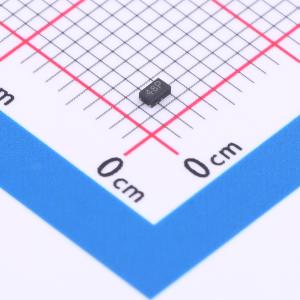

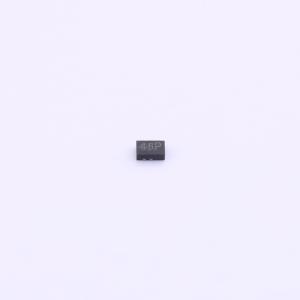

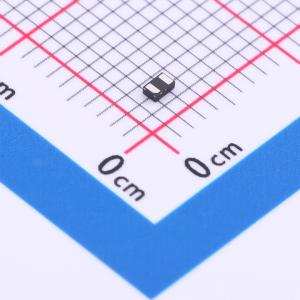

温馨提醒：图片仅供参考，商品以实物为准
PTN162H250S4B250
双向ESD 4.5V截止 峰值脉冲电流：180A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：超小封装：1.6x1.0x0.5mm。 保护一条数据线或电源线。 工作电压：4.5V。 2引脚无铅封装。 符合RoHS标准。 IEC 61000-4-2 ±30kV接触，±30kV空气。应用：手机。 电池保护
- 品牌名称
- prosemi(普罗森美)
- 商品型号
- PTN162H250S4B250
- 商品编号
- C5121816
- 商品封装
- DFN1610-2
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 4.5V | |
| 钳位电压 | 13.8V | |
| 峰值脉冲电流(Ipp) | 180A@8/20us | |
| 峰值脉冲功率(Ppp) | 2.5kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 4.8V | |
| 反向电流(Ir) | 200nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 250pF |
商品特性
- 超小封装：1.6x1.0x0.5mm
- 保护一条数据或电源线
- 工作电压：4.5V
- 双引脚无引脚封装
- 符合 RoHS 标准
- IEC 61000-4-2：接触放电 ±30kV，空气放电 ±30kV
- IEC 61000-4-5（雷击）：135A（8/20μs）
应用领域
- 手机电池保护
- 移动设备电源线路 Vbat 引脚保护
- 手持便携式应用
