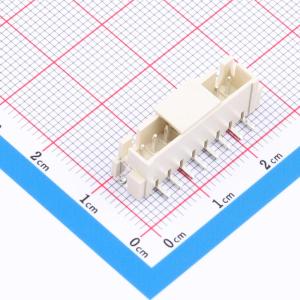

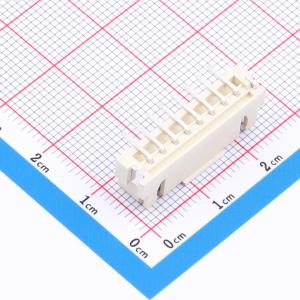

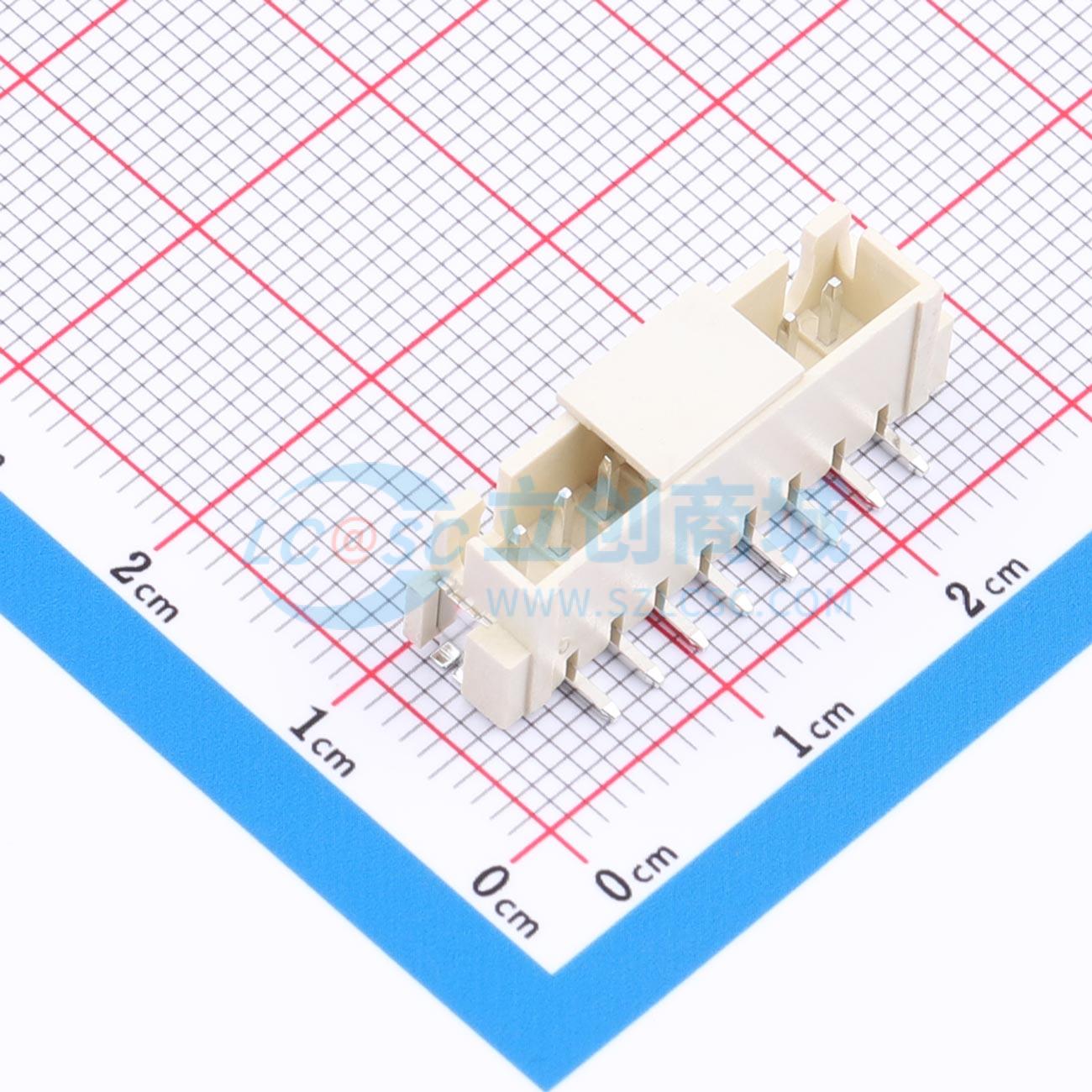

XH2.5-8AB-RX
1x8P 间距:2.5mm 立贴 系列:XH
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- XH1x8P 间距:2.54mm 立贴 镀锡
- 品牌名称
- GUOCONN(国连)
- 商品型号
- XH2.5-8AB-RX
- 商品编号
- C53895914
- 商品封装
- SMD,P=2.5mm
- 包装方式
- 编带
- 商品毛重
- 2.0068克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x8P | |
| 间距 | 2.5mm | |
| 安装方式 | 立贴 | |
| 参考系列 | XH | |
| 总PIN数 | 8P | |
| 排数 | 1 | |
| 每排PIN数 | 8 | |
| 额定电流 | 3A | |
| 触头材质 | 黄铜 |
| 属性 | 参数值 | |
|---|---|---|
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 250V | |
| 塑料材质 | LCP | |
| 阻燃等级 | UL94V-0 | |
| 附加特征 | 辅助焊脚 | |
| 颜色 | 米色 | |
| Z轴-板上高度 | 8mm | |
| X轴-板上底边长度(间距线) | 25mm | |
| Y轴-板上底边宽度 | 8.35mm |
商品概述
线路板厚度为 1.6mm，采用 2P 结构。技术指标如下：塑件表面应光洁、无毛边、无明显收缩、缺陷、裂纹等现象；工作温度为 -25°C ~ 85°C；适用线规为 AWG#28 ~ #22；额定电压为 250V DC/AC(rms)；额定电流为 3.0A；接触电阻 ≤20mΩ；耐压值为 1000V AC/minute；绝缘电阻 ≥1000MΩ。一般公差：x ±0.50，xx ±0.10，±0.20，xxx ±0.05，角度 ±1。
商品特性
- 塑件表面光洁、无毛边、无明显收缩、缺陷、裂纹等现象
- 工作温度 -25°C ~ 85°C
- 适用线规 AWG#28 ~ #22
- 额定电压 250V DC/AC(rms)
- 额定电流 3.0A
- 接触电阻 ≤20mΩ
- 耐压值 1000V AC/minute
- 绝缘电阻 ≥1000MΩ
- 一般公差 x ±0.50，xx ±0.10，±0.20，xxx ±0.05，角度 ±1
