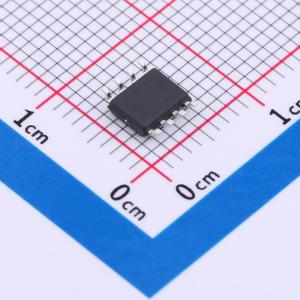

CA-IS3721LS
CA-IS371x/2x 高速单/双通道数字隔离器
- SMT扩展库
- 嘉立创SMT补贴
描述
2通道数字隔离器,电容隔离
- 品牌名称Chipanalog(川土微)
商品型号
CA-IS3721LS商品编号
C5121216商品封装
SOIC-8包装方式
编带
商品毛重
0.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 1 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 150Mbps | |
| 隔离电压(Vrms) | 3750 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 150kV/us | |
| 是否集成电源 | 否 | |
| 温度范围 | -40℃~125℃ | |
| 应用等级 | 工业级 |
详细信息
- 系列说明
- 特性与应用
CA-IS372x 是一款高性能2通道数字隔离器，具有精确的时序特性和低电源损耗。 在隔离 CMOS 数字 I/O 时，CA-IS372x 器件可提供高电磁抗扰度和低辐射。所有器件版本均具有施密特触发器输入，可实现高抗噪性能。每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅(SiO2) 绝缘栅隔离。
CA-IS3720 器件具有两个前向双通道，CA-IS3721 具有一个前向一个反向两个通道， CA-IS3722 和CA-IS3721 通道相反，具有一个反向一个前向两个通道。所有设备都具有故障安全模式选项。 如果输入侧电源掉电或信号丢失，对于后缀为L 的设备，默认输出为低，对于带有后缀H 的设备，默认输出为高。
CA-IS372x 器件具有高绝缘能力，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而干扰或损坏敏感电路。 高CMTI 能力有望保证数字信号的正确传输。 CA-IS372x 器件采用8 引脚窄体SOIC，8 引脚宽体SOIC 和16 引脚宽体SOIC 封装。 所有产品均具有3.75kVrms 的隔离额定值，宽体封装的产品支持绝缘耐压高达5kVrms。
SOIC-16 CA-IS3721 系列典型应用电路
CA-IS37xx 系列数字隔离器应用原理图
简化通道结构图
器件信息
文档
用户手册
Chipanalog(川土微)_CA-IS372x系列数据手册（中文）
查看详情
Chipanalog(川土微)_CA-IS372x高性能双通道增强型数字隔离器测试板说明（中文）
查看详情
Chipanalog(川土微)_数字隔离器选型注意事项（中文）
查看详情
应用笔记
Chipanalog(川土微)_如何隔离I2C接口信号（中文）
查看详情
Chipanalog(川土微)_如何隔离485系统（中文）
查看详情
Chipanalog(川土微)_如何构建隔离RS485/RS422方案（中文）
查看详情
Chipanalog(川土微)_如何构建隔离CAN方案（中文）
查看详情
行业资料
SKYWORKS_数字隔离技术与用途（英文）
查看详情
SKYWORKS_CMOS数字隔离器取代工业应用中的光耦合器（英文）
查看详情
SKYWORKS_隔离器与光耦合器技术（英文）
查看详情
SKYWORKS_使用CMOS数字隔离器增强智能计量解决方案的数据完整性和可靠性（英文）
查看详情
参考设计
开关电源程控反馈
基于STC8G单片机设计的数字控制开关电源反馈系统。
查看链接>>
梯度价格
嘉立创贴片惊喜价格立即查看
梯度
售价
折合1圆盘
1+￥1.94
10+￥1.52
30+￥1.34
100+￥1.11
500+￥1.01￥2525
优惠活动
库存总量
(单位：个)广东仓
2,325
江苏仓
0
SMT仓
2,895
购买数量(2500个/圆盘，最小起订量 1 个 )
个
起订量：1 个2500个/圆盘
近期成交100+单
