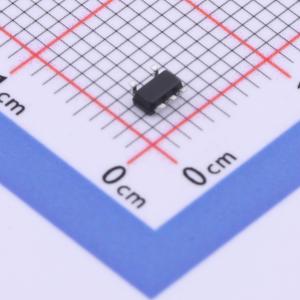

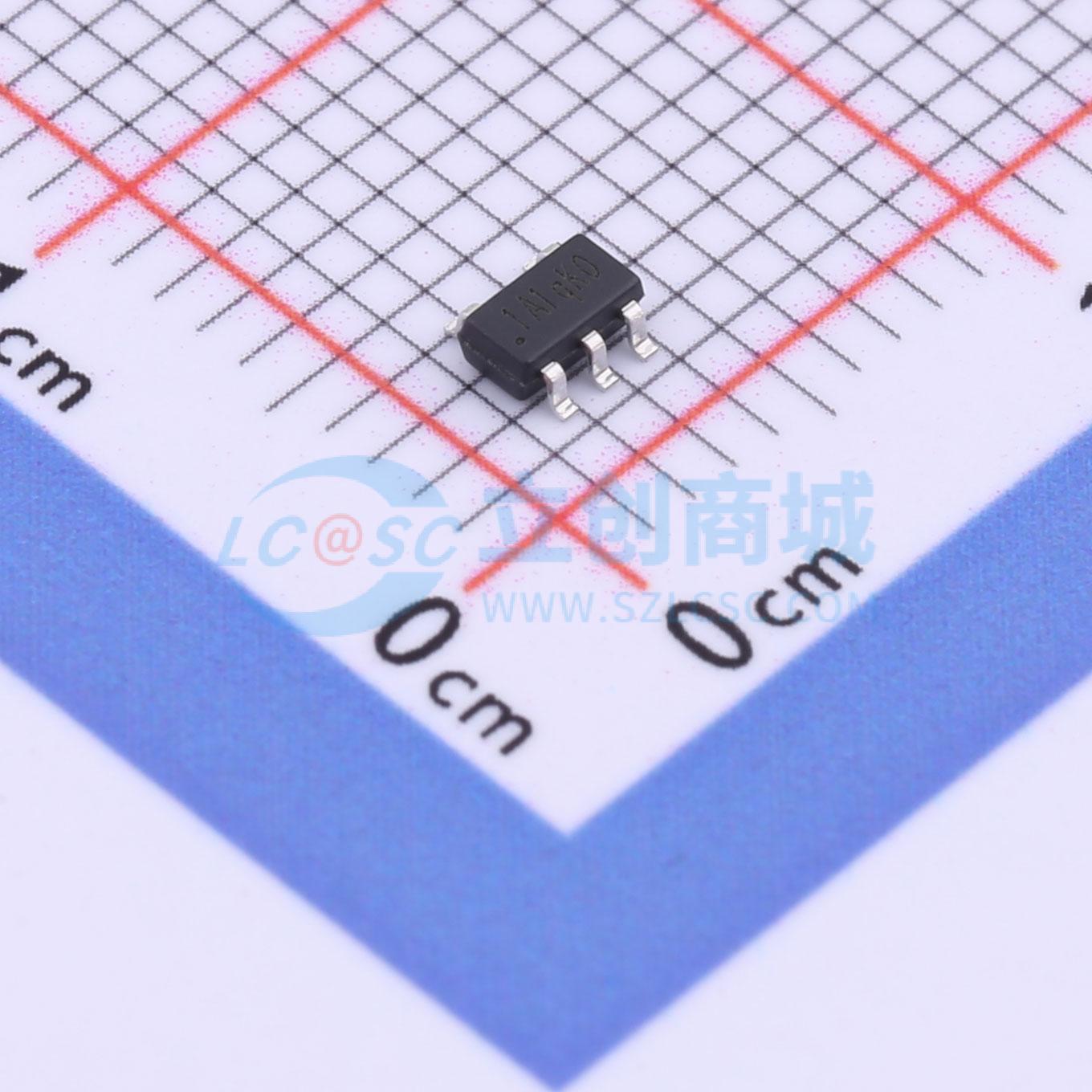

SUL60005S5-18

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LDO Low Noise High PSRR 1 Ch 500mA Ultra Low Dropout LDO
品牌名称: suntek(洺太电子)
商品型号: SUL60005S5-18
商品编号: C5120340
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.041克(g)

商品参数

商品概述

SUL60005系列是一款基于CMOS的500 mA正低压差线性稳压器（LDO），具有高电源抑制比（PSRR）、高输出电压精度、低噪声和低电源电流的特点。它由一个电压基准、一个误差放大器和一个用于设置输出电压的电阻分压器组成。此外，它还具备欠压锁定（UVLO）、过流/短路保护电路和过温关断电路。SUL60005的典型压差电压为50 mV（SOT23 - 5封装，输出电流Iout = 500 mA，输出电压Vout = 3.3 V），并具有芯片使能功能（EN），有助于延长电池使用寿命。出色的纹波抑制能力、负载瞬态和线性瞬态响应，使其非常适合作为移动通信设备或低光照条件下相机模块的电源。它还能在满载条件下开启，适用于恶劣的系统环境。

商品特性

电源电流（无负载）：85 μA（典型值）
电源电流（待机）：0.1 μA（典型值）
压差电压：50 mV（SOT23 - 5封装，Iout = 500 mA，Vout = 3.3 V，典型值）
高电源抑制比：85 dB @ 1 kHz
输出噪声：10 μVrms（10 - 100 KHz，输出电压设置为0.85 V，典型值）
线性调整率：0.01%/V
固定模式电压范围：0.85 V至4.3 V（步长0.05 V）。可调模式电压范围：0.85 V至4.6 V。
内置短路电流保护限值：120 mA
内置峰值电流保护限值：0.85 A
过温保护及自动恢复
内置软启动和浪涌电流限制
掉电时快速自动放电功能

应用领域

便携式设备、平板电脑和智能手机
相机、录像机和汽车行车记录仪
低光照和低噪声相机应用
通信和基础设施的增强现实（AR）或虚拟现实（VR）应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	1.8V
	输出电流	500mA
	电源纹波抑制比(PSRR)	85dB@(1kHz)
	压差	135mV@(500mA)

	属性	参数值
	静态电流(Iq)	140uA
	噪声	10uVrms
	特性	软启动；过流保护；欠压锁定；过热保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
