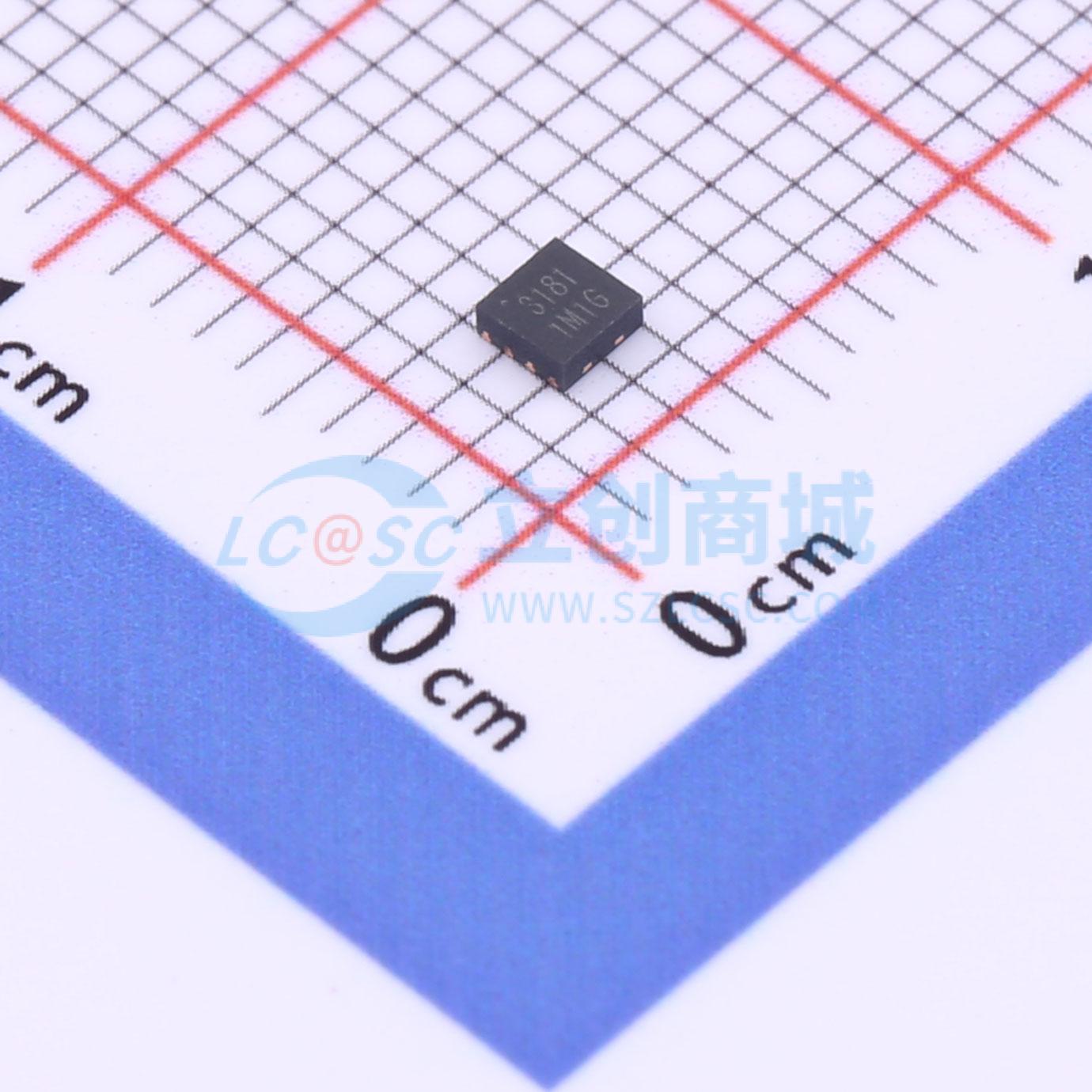

EA4021

EA4021 是一颗高度集成的 28V 1A 单节锂离子电池线性充电管理控制器。充电过程分为三个阶段：涓流充电、恒流充电和恒压充电，不需要外部检测电阻，也不需要隔离二极管和 MOSFET。通过热反馈调节充电电流，在高功率运行或环境温度过高时限制芯片温度，以最大限度地提高充电速率，而没有芯片过热的风险。充电电流可以通过外部电阻设置，在达到最终截止电压后，当充电电流降至设定值的 1/10 时，EA4021 自动终止充电周期。如果电池电压低于内部再充电阈值，则自动重新启动充电。 EA4021 内置电池反接保护电路，电池正负极反接不会损坏芯片。EA4021 有充电指示管脚指示充电状态和充满指示管脚指示充满状态，两个管脚配合显示，还能指示其他异常状态。 EA4021 是一个独立的线性锂离子电池充电器，具有热调节功能，需要一个外部的 1% 精密电阻器来设置充电电流。当 VIN 管脚处的电压高于 UVLO 阈值时，正常的充电循环就开始了。如果电池电压小于 V_TRKL，该设备将以涓流充电模式运行。涓流充电模式下的充电电流为设定值的 1/10，可有效保护电池免受损坏，延长了电池使用寿命。当 BAT 管脚处的电压高于 V_TRKL 时，充电器进入恒流模式，在这种情况下，充电电流等于设定值。一旦 BAT 管脚的电压达到 VFLOAT，充电器进入恒压模式，充电电流下降。在恒压模式，一旦充电电流下降到设定值的 1/10，充电循环就结束了。在充电周期完成并且充电操作结束后，EA4021 继续监测 BAT 电压。一旦 BAT 电压降至 4.05V，它就会给电池充电。EA4021 包括软启动电路，以减少充电循环开始时的浪涌电流对芯片和电池的影响。当 PROG 管脚浮空时，充电器进入关机模式。可以用 PROG 管脚作为芯片启动管脚。 EA4021 通过内部的欠压锁定电路监测输入电压，当 VIN 电压低于欠压锁定电压后，芯片停止充电，并保持在输出关闭模式下。当 VIN 上升至超过欠压锁定阈值，芯片退出过压锁定，开始正常工作，UVLO 电路内置了 200mV 的滞后特性。 此外，为了防止电源 MOSFET 中的反向电流，如果 VIN 降至接近电池电压的 50mV 范围内，UVLO 电路会使芯片保持在关机模式下。直到 VIN 上升到高于电池电压 200mV，芯片才会退出关机模式，开始正常工作。 EA4021 通过内部过压锁定电路监测 VIN 电压，当 VIN 电压超过过压锁定电压后，芯片停止充电，并保持在输出关闭模式下。当 VIN 电压降低至过压锁定阈值以下时，芯片退出过压锁定，开始正常工作，OVLO 电路内置了 400mV 的滞后特性。 可以通过将 CE 管脚设置为低电平或断开 RPROG 来手动关闭 EA4021 充电功能，将 CE 管脚设置为 HIGH 或重新连接 RPROG 恢复充电功能。 EA4021 具有温度监测功能，以保护电池不因温度过高或过低继续充电而损坏。电池温度检测功能是通过监测 TEMP 管脚电压实现的，TEMP 管脚电压是电池内的 NTC 热敏电阻和外部电阻分压得到的。 EA4021 将 TEMP 管脚上的电压 VTEMP 与 VLOW 和 V_HIGH 阈值电压进行比较，并在 VTEMP > V_HIGH 或者 VTEMP < V_LOW 时终止充电过程。VLOW 电压等于 VIN 的 5%，V_HIGH 电压等于 VIN 电压的 80%。 当 TEMP 管脚连接到 GND 或浮空时，该功能将关闭。 EA4021 具有电池反接保护功能。当电池反接时，EA4021 将不会正常工作，没有充电电流，会显示故障状态，充电 LED 每秒会闪烁 1 次。当电池连接正确时，EA4021 自动恢复正常工作，正常充电。
