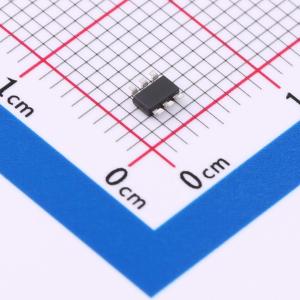

温馨提醒：图片仅供参考，商品以实物为准
FR9206FS9
18V, 3A 同步降压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FR9206F 是一款同步降压 DC/DC 转换器,采用快速恒定导通时间 (FCOT) 控制模式。该器件提供 4.5V 至 18V 的输入电压范围和 3A 的连续负载电流能力。它支持 FCOT 模式控制,具有低 Rds(on) 集成功率 MOSFET (80mΩ/40mΩ) 和宽输出电压范围 (0.768V 至 8V)。
- 品牌名称
- FITIPOWER(天钰)
- 商品型号
- FR9206FS9
- 商品编号
- C5119402
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.046167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 768mV~8V | |
| 输出电流 | 3A | |
| 开关频率 | - | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 300uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品特性
- 低RDS(ON)集成功率MOSFET (80mΩ/40mΩ)
- 宽输入电压范围：4.5V至18V
- 输出电压范围：0.768V至8V (FR9206FS9)
- 输出电压范围：0.8V至8V (FR9206FSD)
- 3A输出电流
- FCOT模式实现快速瞬态响应
- 伪500kHz频率
- 输入欠压锁定
- 内部1.5ms软启动
- 输出放电功能
- 逐周期电流限制
- 打嗝式短路保护
- 带自动恢复的过温保护
- TSOT-23-6和SOT-563-6封装
应用领域
- 机顶盒（STB）
- LCD显示器、电视
- 分布式电源系统
- 网络、XDSL调制解调器
