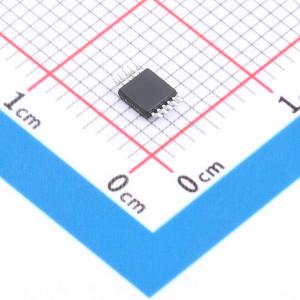

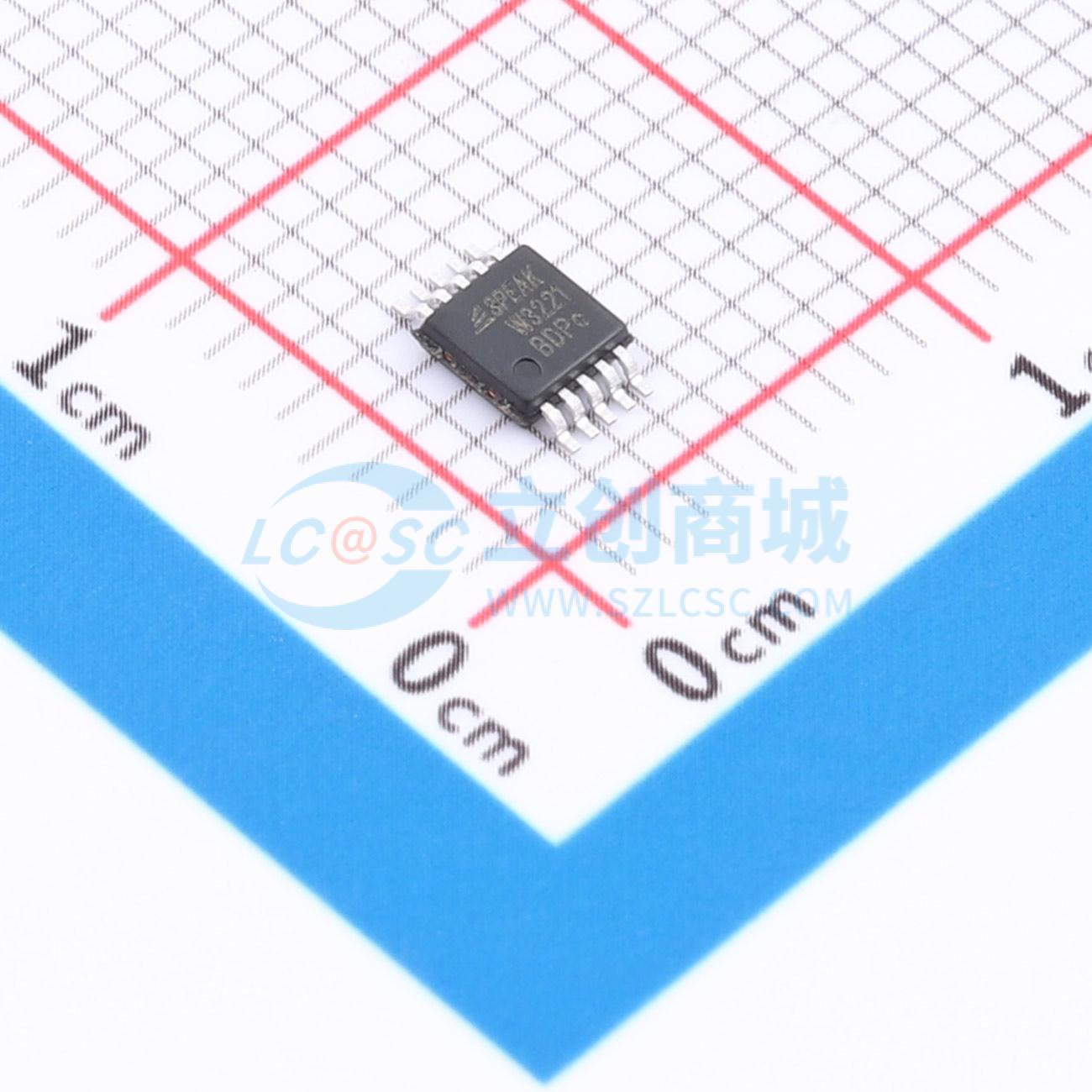

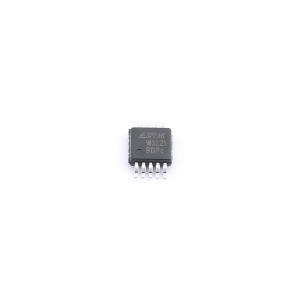

TPW3221-VR
低压1-Q SPDT模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高性能单刀双掷 (SPDT) 模拟开关，在 4.5V VCC 时具有最大 1.2Ω 的超低 RON，可在 1.65V 至 5.5V 的宽 VCC 范围内工作。即使控制电压低于 VCC 电源，也具有非常低的静态电流，此特性非常适合便携式应用，允许与处理器通用 I/O 直接接口。具有非常出色的通道间串扰性能，适合对通道间隔离要求较高的应用。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPW3221-VR
- 商品编号
- C5119403
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | - | |
| 导通电阻(Ron) | 18Ω@1.65V | |
| 工作电压 | 1.65V~5.5V | |
| 导通电容(Con) | 40pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 70ns | |
| 关闭时间(toff) | 30ns | |
| 带宽 | 100MHz | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 5ns | |
| 功能特性 | 无毛刺切换 |
商品概述
TPW3221 是一款高性能单刀双掷模拟开关。该器件在 4.5 V 的 VCC 电压下具有最大 1.2 Ω 的超低导通电阻，工作电压范围宽，为 1.65 V 至 5.5 V。TPW3221 即使在控制电压低于 VCC 电源电压时，也具有极低的静态电流。这一特性非常适合便携式应用，允许直接与处理器通用 I/O 接口。TPW3221 具有非常优异的通道间串扰性能，适用于对通道间隔离要求高的应用。
商品特性
- 闩锁性能超过 JESD 78, Class II 规定的 800 mA
- 电源电压：1.65 V 至 5.5 V
- 低导通电阻：在 VS = 4.5 V 时典型值为 0.95 Ω
- 带宽：100 MHz
- 快速切换时间：tON = 40 ns，tOFF = 15 ns
- 先断后合切换
- 工作温度范围：-40°C 至 125°C
应用领域
- 工业控制系统
- 电池供电系统
- 音频信号路由
- 便携式仪器和移动设备
