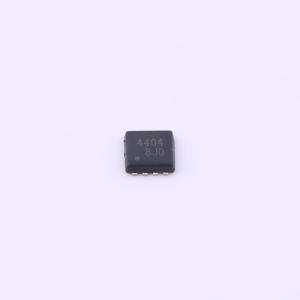

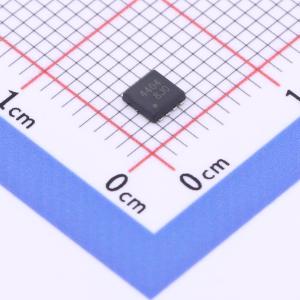

温馨提醒：图片仅供参考，商品以实物为准
PJQ4404P
低压MOS管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- PANJIT(强茂)
- 商品型号
- PJQ4404P
- 商品编号
- C5118934
- 商品封装
- DFN-8L(3.3x3.3)
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 5mΩ@10V | |
| 耗散功率(Pd) | 31W | |
| 阈值电压(Vgs(th)) | 1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12nC | |
| 输入电容(Ciss) | 1.323nF | |
| 反向传输电容(Crss) | 136pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 219pF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- 漏源导通电阻(RDS(ON)):栅源电压(VGS)为10V、漏极电流(ID)为10A时,小于6mΩ
- 漏源导通电阻(RDS(ON)):栅源电压(VGS)为4.5V、漏极电流(ID)为8A时,小于9mΩ
- 开关速度快
- 改善的dv/dt能力
- 栅极电荷低
- 反向传输电容低
- 符合欧盟RoHS 2.0标准的无铅产品
- 符合IEC 61249标准的环保模塑料
应用领域
- 负载开关
- DC/DC 转换器
- 开关电路
- 电源管理
