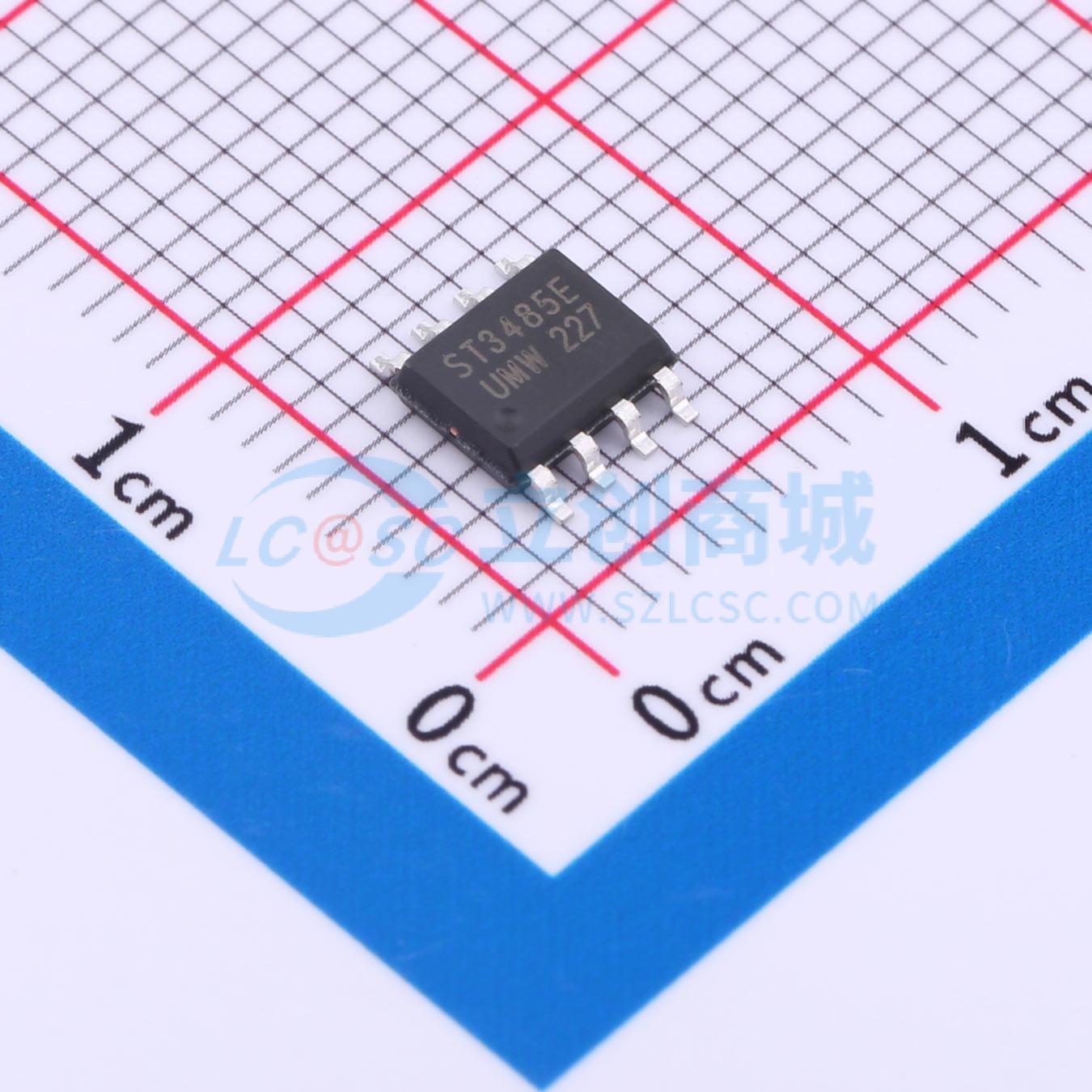

ST3485EBDR(UMW)
ST3485E 3.3V电源，最多256节点，12Mbps半双工，RS485/RS422收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ST3485E是一款3.3V供电、半双工、低功耗的RS-485收发器，完全符合TIA/EIA-485标准。该收发器包括一个驱动器和一个接收器，可以独立启用或禁用。当两者都禁用时，驱动器和接收器输出高阻态。ST3485E具有1/8负载，允许在同一个通信总线上连接256个ST3485E收发器。数据传输速率可达12Mbps。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- ST3485EBDR(UMW)
- 商品编号
- C5118052
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~3.6V | |
| 数据速率 | 12Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 工作温度 | -40℃~+105℃ | |
| 静态电流 | 800uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式 |
商品概述
UMW ST3485E是一款由3.3V供电的半双工、低功耗RS - 485收发器，完全满足TIA/EIA - 485标准的要求。UMW ST3485E包含一个驱动器和一个接收器，两者均可独立启用和禁用。当两者都被禁用时，驱动器和接收器均输出高阻抗状态。UMW ST3485E具有1/8负载，允许256个ST3485E收发器连接到同一通信总线上。可实现高达12Mbps的无差错数据传输。UMW ST3485E的工作电压范围为3.0至3.6V，具备故障保护、过温保护、电流限制保护、过压保护等功能。
UMW ST3485EBDR是一款用于RS - 485/RS - 422通信的半双工高速收发器，包含一个驱动器和一个接收器。它具有故障保护、过压保护和过流保护功能。MAX3485E允许无差错数据传输速率高达12Mbps。标准RS - 485接收器的输入阻抗为12kΩ（1单位负载），标准驱动器最多可驱动32个单位负载。UMW ST3485EBDR收发器的接收器具有1/8单位负载的接收器输入阻抗（96kΩ），允许最多256个收发器并联连接在一条总线上。这些设备可以任意组合，也可以与其他RS - 485收发器组合，只要总负载不超过32个单位。采用两种机制来避免因故障或总线冲突导致输出电流过大和功耗过高的问题。首先，过流保护在整个共模电压范围内提供快速短路保护（参考典型工作特性）。其次，当管芯温度超过140°C时，热关断电路会强制驱动器输出进入高阻抗状态。
商品特性
- 3.3V电源，半双工
- 1/8单位负载，允许总线上最多连接256个设备
- 驱动器输出短路保护功能
- 过温保护功能
- 低功耗关断功能
- 接收器开路保护功能
- 强抗噪能力
- 集成瞬态电压抵抗功能
- 在电气噪声环境下传输速率高达12Mbps
- SOP - 8封装
应用领域
- 总线组网：MAX3485E RS485收发器设计用于多点总线传输线上的双向数据通信。这些设备也可用作电缆长度超过4000英尺的线性中继器。为减少反射，应在传输线两端用其特性阻抗进行终端匹配，且除主线外的分支线长度应尽可能短。
- 手拉手组网：也称为菊花链拓扑，是RS485总线布线的标准和规范，是TIA等组织推荐的RS485总线拓扑。布线方法是主控制设备和多个从设备形成手拉手连接，这种布线方式无分支，具有信号反射小、通信成功率高的优点。
- 总线端口保护：在恶劣环境中，RS485通信端口通常需要进行静电、雷击和浪涌保护等，甚至需要防止380V电源接入，以避免智能电表和工业控制主机损坏。
