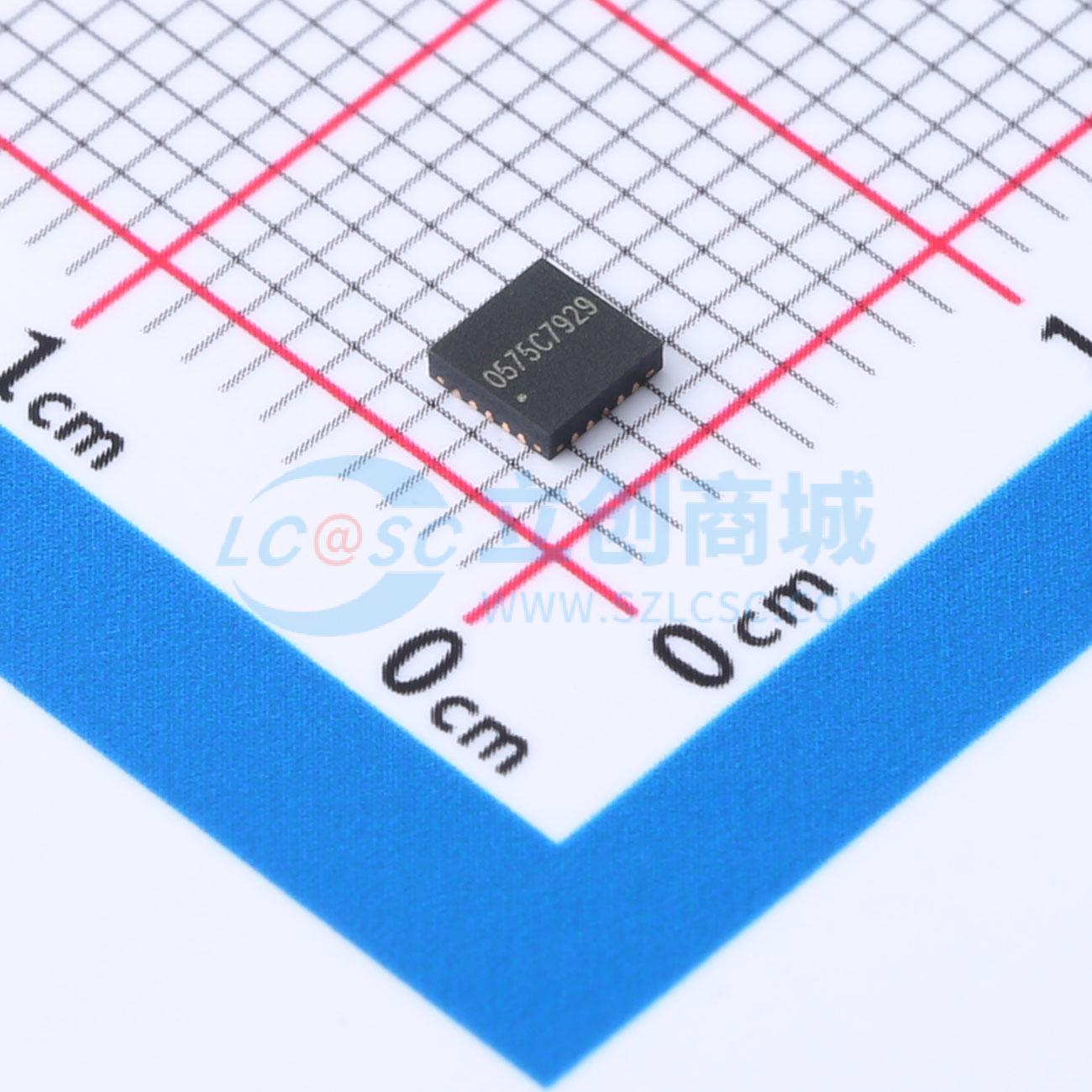

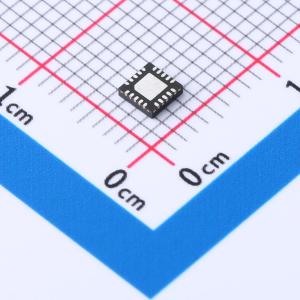

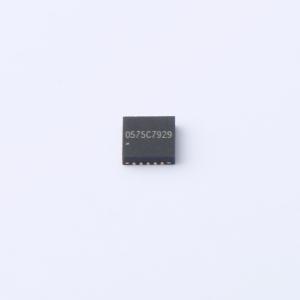

WS51F0030Q20T

WS51F0030 系列芯片是基于增强型1T 8051 内核的8 位微控制器，指令完全兼容传统8051，而运行速度比传统8051 快10 倍。集成16KB Flash、2KB 可编程Boot Loader、1KB SRAM、128B 独立EEPROM、1 个高精度OP、12 通道12 位精度带PGA 的SAR-ADC、3 对6 通道16 位互补输出支持电机驱动的PWM、1 对2 通道支持互补输出和灯带功能PWM、4 个通用定时器、1 路蜂鸣器输出、2 个UART、1 个I2C、1 个SPI、16MHz 内部RC 振荡器、32.768KHz 外部晶振、18 个GPIO 等资源。为了提高芯片可靠性，还集成了上电掉电复位，8 级可选电压低电压检测（LVD），低功耗独立看门狗计数器（WDT）、自唤醒定时器（WKT）等模块。具有非常优异的抗干扰能力和低功耗特性，非常适合用在玩具、小电机、家用照明、无线通讯等物联网工业控制及消费电子领域。

• SRAM: 内部256 Bytes，外部1K Bytes
• 外部低速晶体振荡器LOSC：32.768KHz
• 内置RC 振荡器LRC：32KHz，可调精度±1%
• 内置RC 振荡器HRC：16MHz，可调精度±1%
• 9 个有效中断源，两级中断优先级
• 6 个外部中断，支持键盘中断，可配置任意引脚输入，支持上沿/下沿/双沿触发
• 18 个通用GPIO 口
• 支持推挽/开漏/上拉/下拉/高阻等模式
• 上拉可选60KΩ 或10KΩ，下拉为15KΩ
• 推电流支持25mA，灌电流60mA
• 4 个16 位通用定时器0/1/2/3，兼容标准8051
• 4 对8 通道16 位 PWM，其中3 对PWM 支持电机驱动功能，另外1 对支持支持2 路PWM 灯带输出功能
• 可选时钟源，可直接输出内部时钟，支持任意配置周期和占空比
• 支持互补输出和死区控制
• 支持中心对齐和边沿对齐输出模式（电机驱动PWM）
• 支持故障刹车和输出掩码控制（电机驱动PWM）
• 1 路蜂鸣器输出，可选工作时钟
• 2 个UART 接口：UART0 和UART1，兼容标准8051
• 支持主从模式，最大速度可达1/4 Fsys（系统时钟）
• 内置1 路I2C 接口，支持主从模式，支持标准/快速/高速模式
• 15 位看门狗定时器，计数时钟为LRC 时钟8 位调节精度，调整范围为7.8125ms - 1s
• 可配置看门狗产生复位或中断
• 可选中断时间为3.90625ms ~ 1s，支持中断唤醒
• 8 级电压检测1.8/2.0/2.4/2.8/3.0/3.4/3.7/4.2V
• 可设置低电压复位或中断
• 1 个支持修调的高精度运放
• 可接外部电阻放大，也可内部放大2/4/6/8/10/12/14/16/20/24/32/64/96/128 倍
• 可单独使用，也可给ADC 前端放大用
• 12 通道12 位精度SAR - ADC，转换速度最高达1MHz
• 内置PGA，支持放大1/2/4/6/8/10/12/15/20 倍，支持缩小1/4、1/3 和1/2 倍
• 内置1/4*VDD5 通道和VSS 通道
• 支持比较器功能
• 支持硬复位、软复位、看门狗复位、LVD 复位和上电/掉电复位
• 内置程序读保护
• 内置程序ID 加密保护功能
• 支持ISP 和IAP，IAP 可配置大小
• 支持在线仿真功能
• IDLE 模式最低电流4.5uA
• STOP 模式最低电流1.8uA
• 内部LRC 运行功耗6uA
• 16Mhz@5V 运行典型功耗1.5mA
• EFT > ±4KV
• ESD HBM > ±8KV
• Latch up > 200mA
