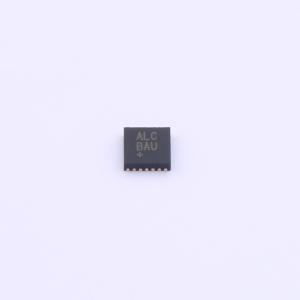

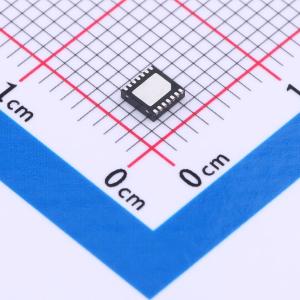

温馨提醒：图片仅供参考，商品以实物为准

MAX17261METD+T

5.1μA多节电池电量计，带ModelGauge m5 EZ

描述: 5.1μA、ModelGauge m5 EZ多节电池电量计、业界IQ最低的多节电池电量计，采用ModelGauge m5 EZ算法，无需电池特征分析
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX17261METD+T
商品编号: C5117604
商品封装: TDFN-14(3x3)
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

商品概述

MAX17261是一款超低功耗电量计IC，采用了Maxim的ModelGauge m5算法。该IC通过外部电阻分压器监测多节串联电池组。 ModelGauge m5 EZ算法无需对电池进行特性表征，简化了与主机软件的交互，使电量计的实现变得简单。该算法能适应大多数锂电池和应用中的电池差异。该算法将库仑计数器的短期精度和线性度与基于电压的电量计的长期稳定性相结合，并进行温度补偿，提供业界领先的电量计精度。该IC可自动补偿电池老化、温度和放电速率的影响，在广泛的工作条件下，以百分比(%)形式提供准确的充电状态(SoC)，并以毫安时(mAh)形式提供剩余电量。当电池接近电量耗尽的临界区域时，该算法会启动特殊的校正机制，消除任何误差。该IC能准确估算电池的剩余使用时间和充满时间，并提供三种报告电池老化情况的方法：容量降低、电池内阻增加和循环里程计数。该IC可精确测量电流、电压和温度。电池组的温度可通过内部温度传感器或外部热敏电阻进行测量。通过双线I2C接口可访问数据和控制寄存器。该IC提供两种封装形式：超小型无铅、引脚间距为0.4mm、尺寸为1.5mm×1.5mm的9引脚WLP封装和3mm×3mm的14引脚TDFN封装。

商品特性

EZ模式无需特性表征
对电池差异有较强的适应性
消除接近放空电压时的误差
消除库仑计数器的漂移
补偿电池老化、电流和温度的影响
无需电池处于放空、充满或闲置状态
低工作电流，仅5.1μA
监测多节电池组，宽范围检测电阻：1mΩ至1000mΩ
PCB金属感应 + 温度补偿
支持锂离子电池及其变体，包括LiFePO4，可使用热敏电阻或±1°C的内部温度传感器
动态功率估算，可在放电期间评估电池的功率能力
剩余使用时间和充满时间估算，可预测理论负载下的剩余电量
无需校准
具备电压、SOC、温度、电流和1% SOC变化的报警指示

应用领域

平板电脑、二合一笔记本电脑
数码相机、摄像机和运动相机
医疗设备
手持计算机和终端
金融终端
移动打印机
增强/虚拟现实设备
机器人
电动自行车
备用电池
无线扬声器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	监测芯片
	工作电压	2.3V~4.9V
	电池类型	锂电池；磷酸铁锂电池
	电池节数	1

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	5.1uA
	接口类型	I2C
