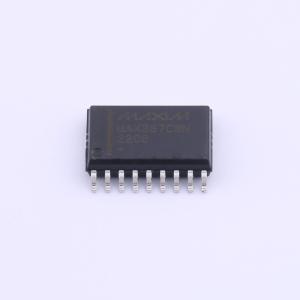

MAX367CWN+

信号通道电路保护器、三个独立的保护器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX367CWN+
商品编号: C5117606
商品封装: SOIC-18
包装方式: 管装
商品毛重: 1.3克(g)

商品参数

商品概述

MAX366和MAX367是多通道双端电路保护器，与信号线串联放置时，每个双端器件可保护敏感电路元件免受接近或超出正常电源电压的电压冲击。这些器件用于接口处，这些接口将敏感电路连接到外部世界，在上电、掉电或故障条件下可能遇到最高超出电源轨35V的破坏性电压。MAX366包含3个独立保护器，MAX367包含8个。它们可使用单极性(4.5V至36V)或双极性(±2.25V至±18V)电源保护模拟信号。每个保护器都是对称的，输入和输出端可自由互换。这些器件是压敏MOSFET晶体管阵列，通电时常态导通，断电时常态开路。采用±10V电源时，+25℃下导通电阻最大为100Ω，漏电流小于1nA。当信号电压超出任一电源电压或距离任一电源电压约在1.5V范围内时（包括断电情况），双端电阻会急剧增大，限制故障电流以及流向敏感电路的输出电压。开关的保护侧可保持正确极性，将输出钳位在电源轨下方约1.5V处。进入或退出故障条件时不会出现“毛刺”或极性反转。

商品特性

±40V过压保护
断电状态下信号路径开路
通电状态下信号路径电阻为100Ω
+25℃下路径漏电流最大为1nA
电源电压最大额定值为44V
自动保护，无需编程或控制

应用领域

过程控制系统
冗余/备份系统
热插拨板/系统
ATE设备
数据采集系统
敏感仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	浪涌保护器
	FET类型	内置FET
	通道数	8
	阈值电压	-
	触发电流	-
	工作电压	-
	复位电压(Vreset)	-
	安装方式	表面安装

	属性	参数值
	拉电流(IOH)	-
	灌电流(IOL)	-
	导通电阻(RDS(on))	-
	工作温度	0℃~+70℃
	长度	-
	宽度	-
	高度	-
