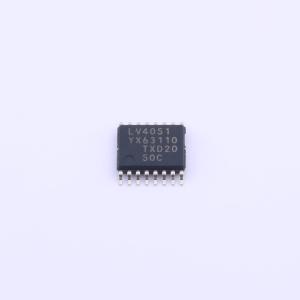

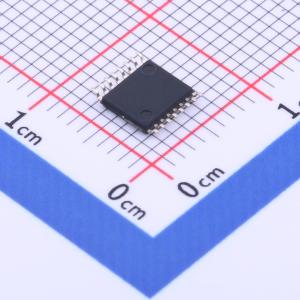

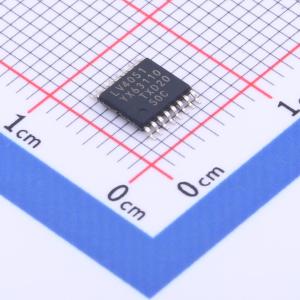

74LV4051PW,118

8通道模拟多路复用器/解复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 8通道模拟多路复用器/解复用器，具有三个数字选择输入，兼容74HC4051和74HCT4051。
品牌名称: Nexperia(安世)
商品型号: 74LV4051PW,118
商品编号: C547982
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.17克(g)

商品参数

商品概述

8通道模拟多路复用器/解复用器，具有三个数字选择输入（S0至S2），一个低电平有效的使能输入（E），八个独立的输入/输出（Y0至Y7）和一个公共输入/输出（Z）。它是一个低压Si栅极CMOS器件，与74HC4051和74HCT4051引脚和功能兼容。当E为低电平时，由S0至S2选择八个开关中的一个（低阻抗导通状态）。当E为高电平时，所有开关均处于高阻抗关断状态，与S0至S2无关。Vcc和GND是数字控制输入（S0至S2和E）的电源引脚。Vcc到GND的电压范围为1.0 V至6.0 V。模拟输入/输出（Y0至Y7和Z）可以在以Vcc为正限和Vee为负限之间摆动。Vcc - Vee不得超过6.0 V。作为数字多路复用器/解复用器工作时，Vee连接到GND（通常接地）。

商品特性

8通道模拟多路复用器/解复用器
3个数字选择输入（S0至S2）
低电平有效的使能输入（E）
8个独立的输入/输出（Y0至Y7）
公共输入/输出（Z）
低压Si栅CMOS器件
引脚和功能与74HC4051和74HCT4051兼容
优化用于低电压应用：1.0 V至6.0 V
在VCC = 2.7 V至VCC = 3.6 V之间接受TTL输入电平
低导通电阻：在VCC - VEE = 2.0 V时为145 Ω（典型值）
在VCC - VEE = 3.0 V时为80 Ω（典型值）
在VCC - VEE = 4.5 V时为60 Ω（典型值）
逻辑电平转换：使LV逻辑能够与±3 V模拟信号通信
典型的“先断后合”内置
ESD保护：HBM：ANSI/ESDA/JEDEC JS-001 class 2超过2000 V，CDM：ANSI/ESDA/JEDEC JS-002 class C3超过1000 V
多种封装选项
温度范围从-40 °C到+85 °C，以及从-40 °C到+125 °C

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交18单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	1
	工作电压	1V~6V
	导通时间(ton)	-
	导通电阻(Ron)	80Ω

	属性	参数值
	关闭时间(toff)	29ns
	工作温度	-40℃~+125℃
	导通电容(Con)	5pF
	带宽	180MHz
	传播延迟(tpd)	10ns
